| Номер в госреестре | 60836-15 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | ST |
| Изготовитель | "Fluid Components International", США |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры 6240M56 (далее - акселерометры) предназначены для измерения виброускорения элементов газовых турбин на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Акселерометры являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект в результате которого механическое воздействие на акселерометр вызывает генерацию заряда, пропорциональную виброускорению колебания основания акселерометра. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.

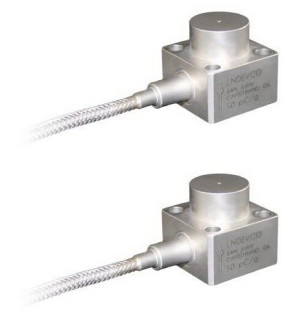

Внешний вид акселерометра представлен на рисунке 1.
Рис. 1. Внешний вид акселерометра 6240M56 Метрологические и технические характеристики
Таблица 1
| 2 Диапазон измерения виброускорения, м/с | от 0,1 до 392 |
| Диапазон рабочих частот, Гц | от 5 до 3000 |
| Номинальное значение коэффициента преобразования, пКл/(мс-2) | 5,1 |
| Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Неравномерность частотной характеристики, %, не более | ±5 |
| Относительный коэффициент поперечного преобразования, % | ±5 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 54 до 455 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 41,4x41,4x38 |
| Масса, г, не более | 330 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Акселерометр 6240M56 Паспорт
8 шт. 8 экз.
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки:
- поверочная установка 2 разряда по ГОСТ Р 8.800-2012;
- виброизмерительный канал в составе: вибропреобразователя 8305; усилителя заряда 2650;
- мультиметр цифровой Agilent 34401A (ГР № 33921-07).
приведены в соответствующем разделе паспорта на акселерометр.
Нормативные и технические документы, устанавливающие требования к акселерометрам 6240M56
1. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц»;
2. Техническая документация фирмы «Endevco», США.
| Зарегистрировано поверок | 281 |
| Поверителей | 11 |
| Актуальность данных | 18.11.2024 |
