| Номер в госреестре | 60842-15 |
| Наименование СИ | Приборы для измерения скорости прохождения упругих волн |
| Обозначение типа СИ | Ультразвук |
| Изготовитель | ООО "ЭкогеосПром", г.Тверь |
| Год регистрации | 2015 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения скорости прохождения упругих волн «Ультразвук» (далее -приборы) предназначены для измерения скорости прохождения упругих волн в образцах твердых тел.
Принцип действия приборов основан на измерении скорости прохождения упругих продольных и поперечных (сдвиговых) ультразвуковых волн, которая зависит от структуры твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения. Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую, обусловленную взаимным трением частиц твердой среды, совершающих колебательные движения, а также рассеивания акустической энергии на неоднородностях твердой среды (порах, трещинах и др.).
Конструктивно приборы состоят из кернодержателя, электронного измерительного блока для контроля процесса измерения и обработки данных.

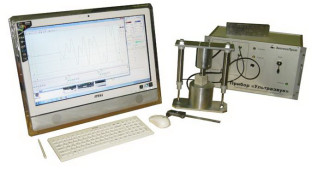

Внешний вид прибора представлен на рисунке 1.
Место нанесения знака поверки
Приборы оснащены внешними программными обеспечениями. Программное обеспечение «АКТАКОМ» предназначено для получения осциллограммы и является метрологически незначимым. Программное обеспечение «Research», входящее в комплект поставки прибора, является метрологически значимым, позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | Research6.exe | Oscilloscope Pro.exe |
| Номер версии (идентификационный номер) ПО | 6.Х | 2.X.X |
| Цифровой идентификатор ПО | 44453ВЕ4DAD71B5 F79E3B4F36F426FC E | BB55E8723D4A29 15810937218E281 102 |
| Другие идентификационные данные | Md5 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики приборов нормированы с учетом программного обеспечения и представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики_
| Наименование характеристик | Значение характеристик |
| Диапазон измерений скорости распространения упругих продольных волн, м/с | От 2000 до 7000 |
| Пределы допускаемой относительной погрешности измерений скорости распространения упругих продольных волн, % | ± 4 |
| Диапазон измерений скорости распространения упругих поперечных (сдвиговых) волн, м/с | От 1000 до 4000 |
| Пределы допускаемой относительной погрешности измерений скорости распространения упругих поперечных (сдвиговых) волн, % | ± 5 |
| Напряжение электрической питающей сети, В | 220± 10 % |
| Частота переменного тока, Гц | 50 ± 1 |
| Г абариты размеры измерительного блока, мм, не более (длинахширинахвысота) | 450 х 280 х 270 |
| Масса прибора, кг | 17 ± 1 |
| Условия эксплуатации: - температура окружающего воздуха, оС - влажность относительная при Т=25 оС, % - атмосферное давление, кПа | 20 ± 2 от 30 до 80 от 60,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на прибор в виде наклейки.
| Наименование | Количество, шт. |
| Прибор для измерения скорости прохождения упругих волн Ультразвук | 1 |
| Электронный измерительный блок | 1 |
| Кернодержатель | 1 |
| Калибровочный образец | Опция |
| Компьютер (опция) | 1 |
Программное обеспечение | 1 |
| Электронный штангенциркуль | Опция |
| ЗИП | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 120-251-2014 | 1 |
| Упаковка | 1 |
осуществляется по документу МП 120-251-2014 «ГСИ. Приборы для измерения скорости прохождения упругих волн «Ультразвук». Методика поверки», утвержденному ФГУП «УНИИМ» «20» февраля 2015 г.
Основное средство поверки:
- стандартный образец утвержденного типа скорости распространения продольных и сдвиговых ультразвуковых волн в твердых материалах ГСО 10225-2013 со следующими метрологическими характеристиками:
| Аттестованная характеристика | Интервал допускаемых аттестованных значений СО | Границы допускаемой абсолютной погрешности аттестованного значения СО при Р=0,95, м/с |
| Скорость распространения продольных ультразвуковых волн, м/с | От 2700 до 6500 | ± 10 |
| Скорость распространения сдвиговых ультразвуковых волн, м/с | От 1300 до 3200 | ± 20 |
Методика измерений представлена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к приборам для измерения скорости прохождения упругих волн «Ультразвук»
Техническая документация фирмы изготовителя ООО «ЭкогеосПром»
