Газоанализатор 60i, 60846-15

Назначение

Газоанализатор 60i (в дальнейшем - газоанализатор) предназначен для автоматического непрерывного измерения содержания кислорода (O2) оксида углерода (СО), диоксида углерода (СО2), диоксида азота (КО2), диоксида серы (БО2) в отходящих дымовых газах и технологических газовых средах.

Описание

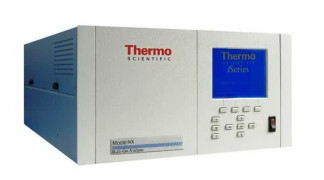

Газоанализатор 60i выполнен в едином корпусе, внутри которого расположены датчики (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. На передней панели расположен жидкокристаллический дисплей и клавиши управления. На задней панели расположены штуцеры для газов, разъем для пробоотборного щупа, аналоговые и цифровые входы и выходы, порты для передачи данных.

Принцип действия инфракрасного датчика основан на методе нерассеивающей инфракрасной спектроскопии (НРИК), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Луч модулированного с помощью оптического прерывателя ИК излучения проходит через фильтр с требуемым диапазоном пропускания, далее многократно пропускается с помощью системы зеркал через пробу газа и регистрируется пироэлектрическим детектором. Сигнал детектора обратно пропорционален содержанию определяемого компонента в пробе.

Парамагнитный датчик предназначен для измерений содержания кислорода в пробе. Принцип действия основан на изменении положения подвески, выполненной из диамагнитного материала, в присутствии кислорода (вследствие его парамагнитных свойств) под действием приложенного магнитного поля. Изменение положения подвески регистрируется оптическим датчиком. Величина смещения связана с содержанием кислорода в пробе.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели анализатора. Прибор оснащен интерфейсами RS-232 и RS-485 для подключения к персональному компьютеру или самописцу и аналоговыми и цифровыми выходами, цифровыми входами, программируемыми по выбору потребителя. Также возможно подключение прибора к локальной сети Ethernet.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программное обеспечение (ПО) газоанализатора имеет встроенное и автономное программное обеспечение.

С помощью встроенного ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Автономное программное обеспечение служит для индикации измеренных значений и не является метрологически значимым.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

от 0 до 21

Диапазон измерений объемной доли кислорода (O2), %

Пределы допускаемой погрешности измерений объемной доли O2, приведенной к верхнему пределу диапазона измерений, %    ± 1,5

Диапазон измерений массовой концентрации оксида углерода (СО), мг/м    от 0 до 1000

Пределы допускаемой погрешности измерений массовой концентрации СО, приведенной к верхнему пределу диапазона измерений, %

± 6 от 0 до 20,0

Диапазон измерений объемной доли диоксида углерода (СО2), %

Пределы допускаемой погрешности измерений объемной доли СО2, приведенной к верхнему пределу диапазона измерений, %    ± 1,5

3

Диапазон измерений массовой концентрации диоксида азота (NO2), мг/м    от 0 до 400

Пределы допускаемой погрешности измерений массовой концентрации

NO2, приведенной к верхнему пределу диапазона измерений, %    ± 10

Диапазон измерений массовой концентрации диоксида серы (SO2), мг/м    от 0 до 1000

Пределы допускаемой погрешности измерений массовой концентрации SO2, приведенной к верхнему пределу диапазона измерений, %

± 10

Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более »-»    0/-ч

275

425x218x584

22,2

температура окружающей среды, С напряжение питания переменного тока, В частота переменного тока, Гц

от 15 до 35 100/115/от 220 до 240 50/60

Знак утверждения типа

наносится в виде наклейки на переднюю панель газоанализатора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор 60i, зав. № СМ09350134.

Комплект ЗИП.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 60846-15 «Газоанализатор 60i. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «13» апреля 2015 г.

Основные средства поверки:

-    ГСО состава газовых смесей №№ 10253-2013, 10241-2013, 10240-2013, 10331-2013, 10342-2013;

-    ПНГ азот марки А по ТУ 6-21-39-96.

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализатор 60i.

Нормативные документы, устанавливающие требования к газоанализатору 60i

Техническая документация фирмы-изготовителя «Thermo Fisher Scientific», США.
