| Номер в госреестре | 60851-15 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | SITRANS T |
| Изготовитель | "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 24.04.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные SITRANS T (далее - преобразователи или ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических и милливольто-вых устройств постоянного тока, в унифицированные аналоговые сигналы постоянного тока (0/4+20 мА) или напряжения (0/2+10 В), а также в цифровой сигнал для передачи по протоколу HART или по шинам FOUNDATION Fieldbus и PROFIBUS PA.
Преобразователи SITRANS T изготавливаются следующих моделей: TH100, TH200, TH300, TH400, TR200, TR300. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам. Преобразователи модели ТН400 имеют модификации TH400 FF и TH400 PA.
Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал постоянного тока 4+20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART (TH300, TR300), либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (TH400 FF) или PROFIBUS PA (TH400 PA). Сигнал с подключенного термопреобразователя/устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus / PROFIBUS PA, либо на цифроаналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока или напряжения. ИП с аналоговым выходным сигналом может содержать частотный модулятор HART-протокола, который накладывается на аналоговый сигнал выходной сигнал. Характеристики источника входных сигналов и необходимые для параметриро-вания измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.
ИП моделей TH100, TH200, TH300, TH400 конструктивно выполнены в цилиндрическом пластиковом корпусе для монтажа в соединительную головку типа B (по DIN 43729) с расположенными на нем клеммами для подключения первичного термопреобразователя или Ом/мВ-устройства, и клеммами для вывода выходного сигнала и питания. ИП моделей TR200, TR300 конструктивно выполнены в прямоугольном корпусе, предназначенном для монтажа на DIN-рейку (по DIN 50022).
Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: модема, HART-коммуникатора или персонального компьютера с соответствующим программным обеспечением и интерфейсами связи HART, FOUNDATION Fieldbus или PROFIBUS PA. Преобразователи измерительные SITRANS T могут поставляться во взрывозащищенном исполнении с маркировкой II1GExiaIIC T6/T4, II2(1)GExia/ib IIC T6/T4, II3(1)G Exia/ic IIC T6/T4, II1DExiaD20 T115 °C, II3GExnLIIC T6/T4, II3GExnA IIC T6/T4.

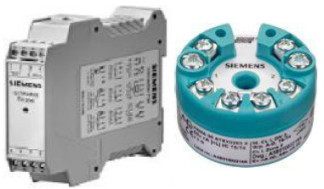

Фотографии общего вида преобразователей представлены на рисунках 1 и 2.
Рис.1 SITRANS TH100/TH200/TH300/TH400
tew
СгЗЩЩ^
Рис.2 SITRANS TR200/300
Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО.
Пакеты автономных программ устанавливаются на персональный компьютер и предназначены для конфигурирования преобразователей и снятия показаний в процессе калибровки и т.д.
Идентификационные данные встроенной части ПО приведены в таблицах 1-7.
Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TH100 |
| Идентификационное наименование ПО | 7NG3211-0 |
| Номер версии (идентификационный номер) ПО | v.01.01.00 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TH200 |
| Идентификационное наименование ПО | 7NG3211-1 |
| Номер версии (идентификационный номер) ПО () | v.01.01.04 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 3.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TH300 |
| Идентификационное наименование ПО | 7NG3212-0 |
| Номер версии (идентификационный номер) ПО | v.01.01.04 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 4.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TH400 PA |
| Идентификационное наименование ПО | 7NG3214- |
| Номер версии (идентификационный номер) ПО | v.V2.04 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 5.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TH400 FF |
| Идентификационное наименование ПО | 7NG3215- |
| Номер версии (идентификационный номер) ПО | v.V2.04 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 6.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TR200 |
| Идентификационное наименование ПО | 7NF3032- |
| Номер версии (идентификационный номер) ПО | v.01.01.05 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 7.
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | SITRANS TR300 |
| Идентификационное наименование ПО | 7NF3033- |
| Номер версии (идентификационный номер) ПО | v.01.01.05 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Примечание: (* - и более поздние версии.
Метрологические и технические характеристики преобразователей измерительных SITRANS T приведены в таблицах 8 и 9.
| Таблица 8. | |||||||||
| Тип НСХ(*), входные сигналы | Диапазон измерений | Минимальный интервал измерений | Пределы допускаемой основной погрешности(**) | ||||||
| ТН100 | ТН200, TH300 | ТН400, TH400 PA, TH400 FF | TR200, TR300 | ||||||
| Цифрового сигнала (АЦП) | ЦАП (от интервала измерений) | Цифрового сигнала (АЦП) | Диапазон измерений (только для ТН400) | Цифрового сигнала (АЦП) | ЦАП (от интервала измерений) | ||||
| Pt25 | -200.. +850 °С | 10 °С | - | ±0,3 °С | ±0,025 % | ±0,1 °С или ±0,05 % (от измеряемой величины [ИВ]) | -200.. .+850 °С | ±0,3 °С | ±0,025 % |
| Pt50 | -200.. .+850°С | 10 °С | - | ±0,15 °С | -200...+850 °С | ±0,15 °С | |||
| Pt100 | -200...+850 °С | 10 °С; 25 °С (для TH100) | ±0,25 °С - для интервала не более 250 °С; В интервале свыше +250 °C: ±0,1 % (от интервала измерений) | ±0,1 °С | -200...+850 °С | ±0,1 °С | |||
| Pt200 | -200...+850 °С | 10 °С | - | ±0,1 °С | -200...+850 °С | ±0,1 °С | |||
| Pt500 | -200...+850 °С | 10 °С | - | ±0,15 °С | -200...+850 °С | ±0,15 °С | |||
| Pt1000 | -200...+350 °С | 10 °С | - | ±0,15 °С | -200.. .+850°С | ±0,15 °С | |||
| Ni25 -Ni1000 | -60...+250 °С | 10 °С | - | ±0,1 °С | ±0,15 °С или ±0,05 % ИВ | -60...+250 °С | ±0,1 °С | ||
| B | 0...+300 °С | 100 °С | - | ±3 °С | ±0,025 % | ±1°С или ±0,05 % ИВ | +400...+1820 °С | ±3 °С | ±0,025 % |
| +300...+1820 °С | 100 °С | - | ±2 °С | ±2 °С | |||||
| C | 0...+2300 °С | 100 °С | - | ± 2 °С | ± 1 °С или ± 0,05 % ИВ | 0...+2300 °С | ± 2 °С | ||
| D | 0...+2300 °С | 100 °С | - | ±1 °С в интервале 0...1750°С, ±2 °С в интервале 1750 .2300 °С | ± 1 °С или ± 0,05 % ИВ | 0...+2300 °С | ±1 °С в интервале 0. 1750 °С, ±2 °С в интервале 1750 .2300 °С | ||
| E | -200...+1000 °С | 100 °С | - | ±1 °С | ±0,5 °С или ±0,05 % ИВ | -100...+1000 °С | С ° ±1 | ||
| J | -200...+ 1200 °С | 50 °С | - | С ° ±1 | -100...+1000 °С | С ° ±1 | |||
| K | -230...+1370 °С | 50 °С | - | С ° + | -100...+1200 °С | ±1 °С | |||
| L | -200 ...+900 °С | 50 °С | - | С ° + | -200 ...+ 900 °С | ±1 °С | |||
| N | -200...+1300 °С | 50 °С | - | С ° + | -180...+1300 °С | С ° ±1 | |||
| R | -50...+1760 °С | 100 °С | - | ±2 °С | ±1°С или ±0,05 % ИВ | -50...+1760 °С | ±2 °С | ||
| S | -50...+1760 °С | 100 °С | - | ±2 °С | -50...+1760 °С | ±2 °С | |||
| T | -200...+ 400°С | 40 °С | - | ±1 °С | ±0,5 °С или ±0,05 % ИВ | -200 ...+400 °С | С ° ±1 | ||
| U | -200...+ 600 °С | 50 °С | - | ±2 °С | -200...+600°С | ±2 °С | |||
| мВ-вход | -10...+70 мВ | 2 мВ | - | ±0,04 мВ | ±0,01 мВ или ±0,05 % ИВ | -800 .. .+800 мВ | ±0,04 мВ | ||
| -100...+1100 мВ | 20 мВ | - | ±0,4 мВ | ± 0,4 мВ | |||||
| Ом-вход | 0...390 Ом | 5 Ом | - | ±0,05 Ом | ± 0,05 Ом или ± 0,05 % ИВ | 0...10000 Ом | ±0,05 Ом | ||
| 0...2200 Ом | 25 Ом | - | ±0,25 Ом | ±0,25 Ом |
Примечания:
(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ ГОСТ 6651-2009, МЭК 60584-1/ГОСТ Р 8.585-2001, ASTM E988-90 (C, D), DIN 43710 (L, U).
(**) Основная погрешность для аналогового выхода равна сумме погрешностей цифрового сигнала и ЦАП, для обмена данных по протоколам HART, FOUNDATION Fieldbus и PROFIBUS PA - основная погрешность равна погрешности цифрового сигнала.
| Наименование параметра | Значение |
| Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С | ±0,5 °С |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (23±5 °С) в диапазоне от минус 40 до плюс 85 °С /10 °С: - для TH100: - для TH200, ТН300, TR200, TR300: - для аналогового выхода: - для цифрового выхода: | ±0,1 % (от интервала измерений) ±0,02 % (от интервала измерений); ±0,06 °C (при работе с ТС) ±0,6 °C (при работе с ТП) |
| - для TH400 (определяется как максимальное значение, выбранное из общего и базовых значений): - общее значение: - базовые значения (в зависимости от входа): | ±0,002 % (от интервала измерений) ±0,002 % (от интервала измерений, для ТС); ±0,01 °С (для ТП с НСХ типов E, J, K, L, N, T, U); ±0,025 °С (для ТП с НСХ типов R, S, B,C, D); ±0,002 Ом (для Ом-входа); ±0,2 % мВ (для мВ-входа). |
| Напряжение питания, В: - TH100 - TH200, ТН300, TR200, TR300 - ТН400 | от 8,5 до 36; от 11 до 35; от 9 до 32 |
| Габаритные размеры, мм, не более: - TH100 - TH200, ТН300, ТН400 - TR200, TR300 | 044x20,8; 044x26,3; 114x99x22,5 |
| Масса, г, не более: - TH100, TH200, ТН30 - ТН400 - TR200, TR300 | 50; 55; 114 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус преобразователя.
В комплект поставки преобразователей входят: Таблица 10
| Наименование | Кол-во | Примечание |
| Преобразователь измерительный SITRANS T | 1 шт. | модель и модификация в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Методика поверки | 1 экз. | - |
| Интерфейсный модуль FOUNDATION Fieldbus или PROFIBUS PA (в составе TH400) | 1 шт. | по отдельному заказу |
| Программное обеспечение (автономное) | 1 комплект | по отдельному заказу |
| Монтажные приспособления | 1 комплект | по отдельному заказу |
осуществляется по документу МП 60851-15 «Преобразователи измерительные SITRANS T. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.11.2014 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13);
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Госреестр № 35062-07);
- калибратор многофункциональный Fluke 5720А (Госреестр № 52495-13).
изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным SITRANS T
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи температуры для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
