| Номер в госреестре | 60856-15 |
| Наименование СИ | Спектрометры рамановские портативные |
| Обозначение типа СИ | ХимЭксперт |
| Изготовитель | ООО "Южполиметалл-Холдинг", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рамановские портативные «ХимЭксперт» предназначены для измерений рамановских спектров при идентификации различных химических веществ в жидком, твердом, сыпучем виде.
Принцип действия спектрометра рамановского портативного «ХимЭксперт» основан на спектральном анализе рассеянного излучения при воздействии на исследуемый объект (химическое вещество) электромагнитного лазерного излучения видимого диапазона. В качестве источника света используется источник лазерного излучения с длиной волны 532 нм.

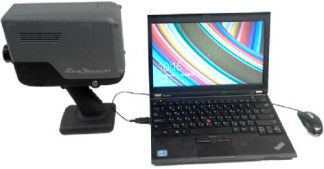

Спектрометр рамановский портативный «ХимЭксперт» состоит из двух основных составных частей:
- Моноблок спектрометрический (МС)
- Портативный персональный компьютер (ИНК) с предустановленным ПО.
МС и ППК в процессе функционирования связываются между собой по беспроводной линии передачи данных BlueTooth (основной режим) или по проводной линии через USB кабель (запасной режим).
Моноблок спектрометрический предназначен для выделения рамановского спектра в излучении, рассеянном исследуемым образцом, преобразования выделенного рамановского спектра излучения в аналоговый электрический сигнал, преобразования аналогового электрического сигнала в дискретный код (цифровой сигнал), передачи полученного электрического сигнала в ППК для распознавания и идентификации химического состава исследуемого образца.
Портативный персональный компьютер (ИНК) с предустановленным ПО предназначен для управления процессом автоматической идентификации различных химических веществ и соединений с использованием встроенных библиотек веществ, управления источником лазерного излучения в автоматическом режиме работы спектрометра, проведения обработки результатов измерений и распознавания спектров исследуемых химических веществ и соединений, визуализации на мониторе ППК в виде графических спектров и буквенно-цифровой информации названий распознанных химических веществ (соединений), обеспечения сбора, обработки, хранения, архивирования и создания библиотек рамановских спектров различных химических веществ и соединений, обеспечения возможности восстановления, расширения и модернизации программного обеспечения, а также корректировки эталонной информации с использованием стандартных процедур, предусмотренных изготовителем спектрометра, создания собственных библиотек рамановских спектров химических веществ и соединений.
Конструктивно спектрометр рамановский портативный «ХимЭксперт» выполнен в виде портативного переносного моноблока в пылевлагозащищенном исполнении.
Программное обеспечение спектрометра состоит из двух подсистем: защищенной базовой системы, обеспечивающей весь процесс измерений, включая обработку спектров (в том числе распознавание химических веществ и соединений) и интерфейсной системы, не влияющей на процессы измерения и распознавания спектров и предназначенной для обеспечения современных эргономических характеристик управления прибором при помощи ППК.
Защищенное программное обеспечение (базовая подсистема) идентифицируется при запуске защищенной базовой системы иконкой EnSpectrBT на рабочем столе компьютера в заголовке программы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименова ние программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентифи кационный номер) програм много обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифи катора программ-ного обеспечения |
| Es_srv.exe | ИнСпектр Про | 1.4.0.1527 и выше | 67E4FA73F526ED89AAEF69 1BAB0CD35 | MD5 |
Интерфейсное программное обеспечение (интерфейсная подсистема) идентифицируется при её запуске в заголовке программы. Поскольку данная подсистема служит лишь для обеспечения эргономических характеристик управления и отображения информации, её версия может меняться. При изменении номера версии базовой подсистемы или изменении контрольной суммы базовой подсистемы интерфейсная подсистема автоматически отключается и работа двух подсистем в комплексе становится невозможной.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную
изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Корпус МС пломбируется предприятием-изготовителем с использованием стикеров (пломбировочной индикаторной ленты), размещённых в местах сочленения деталей корпуса.
| Наименование характеристики | Значение характеристики |
| Длина волны лазера, нм | 532 |
| Диапазон измерений волновых чисел, см-1 | 278 - 4645 |
| Спектральное разрешение*, см-1 | 15 |
| Пределы допускаемой абсолютной погрешности измерений волновых * -1 чисел*, см | ± 4 |
| Число пикселей | 3648 |
| Размер пикселей, мкм | 8x200 |
| Фокусное расстояние, мм | 50 |
| Входная щель, мкм | 20 |
| Время установления рабочего режима, мин, не более | 5 |
| Время измерения, с, не более | 30 |
Примечание: * - для полистирола на линии 1000,0 см-1
| Напряжение питания | 220 В ±10В, 50/60 Гц или от встраиваемой аккумуляторной батареи |
| Потребляемая мощность, В А, не более | 15 |
| Г абаритные размеры (ДхШхВ), мм | 290 x 91 x 231 |
| Масса с аккумуляторной батареей, кг | 2,5 |
У словия эксплуатации.
| Диапазон температур окружающей среды, 0С | От 5 до 40 |
| Диапазон относительной влажности, % | 30-95 |
| Диапазон атмосферного давления, кПа | 84 - 106,7 |
Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
| № п.п. | Наименование изделия | Обозначение изделия | Кол-во |
| 1 | Спектрометр рамановский портативный «ХимЭксперт» | ТУ 4434-018-29095820-13 | 1 шт. |
| 2. | Портативный персональный компьютер (ППК) с предустановленным ПО | 1 шт. | |
| 3. | Кофр | 1 шт. | |
| 4. | Комплект запасных частей, инструмента и принадлежностей ЗИП-О | ЛПКН 18.00.00.000 ЗИ | 1 компл. |
| 5. | Методика поверки | МП РТ 2141 - 2014 | 1 шт. |
| № п.п. | Наименование изделия | Обозначение изделия | Кол-во |
| 6. | Ведомость эксплуатационной документации ЭД | ЛПКН 18.00.00.000 ВЭ | 1 шт. |
| 7. | Формуляр | ЛПКН 18.00.00.000 ФО | 1 шт. |
| 8. | Руководство по эксплуатации | ЛПКН 18.00.00.000 РЭ | 1 шт. |
| 9. | Руководство пользователя | ЛПКН 18.00.00.000 РП | 1 шт. |
| 10. | Ведомость одиночного комплекта ЗИП-О | ЛПКН 18.00.00.000 ЗИ | 1 шт. |
| 11. | Экспертное заключение | № 1418 от 25.09.2013 | 1 шт. |
| 12. | Сертификат соответствия | 1 шт. | |
| 13. | Тара транспортная | 1 шт. |
осуществляется по документу МП РТ 2141 - 2014 «Спектрометр рамановский портативный «ХимЭксперт». Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест -Москва» 20 ноября 2014 г.
Основные средства поверки: полистирол по ГОСТ 20282-86 (пластина толщиной не менее 1,0 мм).
содержатся в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам рамановским портативным «ХимЭксперт»
1. ТУ 4215-002-38343004 «Спектрометр рамановский портативный «ХимЭксперт». Технические условия.
