| Номер в госреестре | 60864-15 |
| Наименование СИ | Измерители мощности цифровые |
| Обозначение типа СИ | WT310, WT332, WT333, WT310HC |
| Изготовитель | "PT. Yokogawa Manufacturing Batam", Индонезия; Фирма "Yokogawa Electric Asia Pte. Ltd.", Сингапур; Фирма "Yokogawa Meters & Instruments Corporation", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности цифровые WT310, WT332, WT333, WT310HC предназначены для измерений напряжения и силы постоянного и переменного тока, электрической мощности и электроэнергии, частоты сигналов переменного тока, коэффициента мощности, угла сдвига фаз, а также обработки измеренных параметров.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра. Результаты отображаются на жидкокристаллическом дисплее.
Измерители мощности цифровые WT310, WT332, WT333, WT310HC (далее - измерители), представляют собой портативные электрические цифровые измерительные приборы. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений. На задней панели приборов расположены гнезда для подключения соединительных проводов.

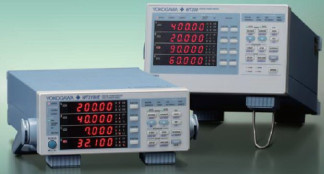

Фотографии общего вида измерителей приведены на рисунке 1.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (ВПО). ВПО встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные ВПО анализаторов мощности представлены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | FH1-B8212XA |
| Номер версии (идентификационный номер) ВПО | не ниже 1.04 |
| Цифровой идентификатор ВПО | - |
| Алгоритм вычисления цифрового идентификатора | - |
Таблица 2 - Диапазоны измерений
| WT310 | WT310HC | WT332 и WT333 | ||
| Напряжение постоянного и переменного тока в диапазоне частот от 0,5 Гц до 100 кГц | Пик фактор 3 | от 0 до 15 В; от 0 до 30 В; от 0 до 60 В; от 0 до 150 В; от 0 до 300 В; от 0 до 600 В | ||
| Пик фактор 6 | от 0 до 7,5 В; от 0 до 15 В; от 0 до 30 В; от 0 до 75 В; от 0 до 150 В; от 0 до 300 В | |||
| Сила постоянного и переменного тока в диапазоне частот от 0,5 Гц до 100 кГц | Пик фактор 3 | от 0 до 5 мА от 0 до 10 мА от 0 до 20 мА от 0 до 50 мА от 0 до 100 мА от 0 до 200 мА от 0 до 0,5 А от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А | от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А от 0 до 40 А | от 0 до 0,5 А от 0 до 1 А от 0 до 2 А от 0 до 5 А от 0 до 10 А от 0 до 20 А |
| Пик фактор 6 | от 0 до 2,5 мА от 0 до 5 мА от 0 до 10 мА от 0 до 25 мА от 0 до 50 мА от 0 до 100 мА от 0 до 0,25 А от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А | от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А от 0 до 20 А | от 0 до 0,25 А от 0 до 0,5 А от 0 до 1 А от 0 до 2,5 А от 0 до 5 А от 0 до 10 А | |
При вычислении погрешности в формулах таблиц 3-8 используются значения частоты входного сигнала f в кГц.
Таблица 3 - Пределы допускаемой абсолютной погрешности в режиме измерения напряжения и тока (для 12 месяцев)_
| Диапазон частот | WT310/WT332/WT333 (Напряжение и ток) WT310HC (Напряжение и вход внешнего датчика тока EXT) | WT310HC (Прямой вход тока) |
| Постоянный ток | ± (0,1 %^изм + 0,2 %^диап) | ± (0,2 %•Nизм + 0,2 %^диап) |
| 0,5 Гц < f < 45 Гц | ± (0,1 %'Кзм + 0,2 %^диап) | |
| 45 Гц < f < 66 Гц | ± (0,1 %'Кзм + 0,1 %^диап) | |
| 66 Гц < f < 1 кГц | ± (0,1 %'Кзм + 0,2 %^диап) | |
| 1 кГц < f < 10 кГц | ± ((0,07 • f) %•Nизм + 0,3 %'Ншап) | ± ((0,13 • f) %•Nизм + 0,3 %-Ндаап) |
| 10 кГц < f < 20 кГц | ± (0,5 %•Nизм + 0,5 %^диап + + (0,04 • (f - 10)) %Кзм) | ± ((0,13 • f ) %^изм + 0,5 %•Nдиап) |
| 10 кГц < f < 100 кГц | не нормируется | |
Примечания
1. - измеренное значение напряжения/тока, В; А;
2. Мциап - диапазон измерений, В; А (по таблице 2).
Таблица 4 - Пределы допускаемой абсолютной погрешности в режиме измерения активной мощности AP, Вт (для 12 месяцев)_
| Диапазон частот | WT310/WT332/WT333/ WT310HC (Вход внешнего датчика тока EXT) | WT310HC (Прямой вход тока) |
| Постоянный ток | ± (0,1 %-Ризм + 0,2 % •Р диап) | ± (0,3 %^Ризм + 0,2 % •Р диап) |
| 0,5 Гц < f < 45 Гц | ± (0,3 %-Ризм + 0,2 % •Р диап) | |
| 45 Гц < f < 66 Гц | ± (0,1 %^Ризм + 0,1 % •Р диап) | |
| 66 Гц < f < 1 кГц | ± (0,2 %^Ризм + 0,2 % •Р диап) | |
| 1 кГц < f < 10 кГц | ± (0,1 %^Ризм + 0,3 % •Р диап + + (0,067 • (f - 1)) %Ризм) | ± ((0,13 • f) %^Ризм + 0,3 %Рдиап) |
| 10 кГц < f < 20 кГц | ± (0,5 %^Ризм + 0,5 % •Р диап + + (0,09 • ( f - 10)) %Ризм) | ± ((0,13 • f) %^Ризм +0,5%^Рдиап) |
| 10 кГц < f < 100 кГц | не нормируется | |
Примечания
1. Ризм - измеренное значение активной мощности, Вт;
2. Рдиап - диапазон измерений, Вт, является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos ф.
Таблица 5 - Пределы допускаемой абсолютной погрешности в режиме измерения полной мощности AS, В-А (для 12 месяцев)_
| Диапазон частот | WT310 / WT332 /WT333 (Напряжение и ток) WT310HC (Напряжение и вход внешнего датчика тока EXT) | WT310HC (Прямой вход тока) |
| 0,5 Гц < f < 45 Гц | ± (0,2 %^изм + 0,4 %о^диап) | |
| 45 Гц < f < 66 Гц | ± (0,2 %•Sизм + 0,2 %^диап) | |
| 66 Гц < f < 1 кГц | ± (0,2 %^изм + 0,4 %•Sдиaп) | |
| 1 кГц < f < 10 кГц | ± ((0,14 • f) %•Sизм + 0,6 %^диап) | ± ((0,26 • f) %•Sизм + 0,6 %•Sдиaп) |
| 10 кГц < f < 20 кГц | ± (1,0 %•Sизм + 1,0 %^диап + + (0,08 • (f - 10)) %^изм) | ± ((0,26 • f ) %^изм + 1,0 %•Sдиaп) |
| 10 кГц < f < 100 кГц | не нормируется | |
Примечания
1. S^ - измеренное значение полной мощности, В А;
2. SдИaП - диапазон измерений, В А, является произведением верхних значений диапазонов силы тока и напряжения (таблица 2).
Таблица 6 - Пределы допускаемой абсолютной погрешности в режиме измерения реактивной мощности AQ, вар (для 12 месяцев)_
| Диапазон частот | WT310, WT332, WT333 | WT310HC (Прямой вход тока) |
| 0,5 Гц < f < 45 Гц | ± (0,2 %^изм + 0,4 %•Qдиaп + Л) | |
| 45 Гц < f < 66 Гц | ± (0,2 %^изм + 0,2 %^диап + Л) | |
| 66 Гц < f < 1 кГц | ± (0,2 %^изм + 0,4 %•Qдиaп + Л) | |
| 1 кГц < f < 10 кГц | ± ((0,14 • f) %^изм + 0,6 %^диап + Л) | |
| 10 кГц < f < 20 кГц | ± (1,0 %^изм + 1,0 %^диап + + (0,08 • (f - 10)) %^изм + Л) | ± ((0,26 • f) %^изм + 1,0 %^диап + Л) |
| 10 кГц < f < 100 кГц | не нормируется | |
Примечания
1. Qk™ - измеренное значение полной мощности, вар;
2. Qa^ - диапазон измерений, вар, является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) на sin ф, где ф - измеренное значение угла сдвига фаз, °.
3. Л = ^1,0004-(cosф)2 1 -(cosф)2) %• С^диап, вaP, где cos ф - значение коэффициента мощности, отн. ед.
Таблица 7 - Пределы допускаемой абсолютной погрешности в режиме измерения электрической энергии_
| Активная, Втч | Полной, ВАч | Реактивная, варч |
| ± (APt + 0,1 %-Кизм) | ± (ASt + 0,1 %-Кизм) | ± (AQt + 0,1 %-Кизм) |
Примечания
1. AP; AS; AQ - значения погрешности измерения мощности из таблиц 4-6, Вт; В-А; вар;
2. Кизм - измеренное значение электроэнергии, Втч; В А ч; варч;
3. t - время интегрирования, ч.
Таблица 8 - Пределы допускаемой абсолютной погрешности в режиме измерения коэффициента мощности cos ф, отн. ед.
| Диапазон частот | WT310, WT332, WT333, WT310HC | |
| 45 Гц < f < 66 кГц | ±(( cos ф- cos ф/1,0002) + | cos ф- cos^ + arcsin(0,2/100))| +1 е.м.р.) |
| 66 кГц < f < 100 кГц | ±(( cos ф-cos ф/1,0002) + cos ф-cos(f + arcsin((0,2 + 0,2 • f)/100))| +1 е.м.р.) | |
Таблица 9 - Пределы допускаемой абсолютной погрешности в режиме измерения угла сдвига фаз ф, °
| Диапазон частот | WT310, WT332, WT333, WT310HC |
| 45 Гц < f < 66 кГц | ±(ф-arccos(cos ф/1,0002 + arcsin(0,2/100) +1 е.м.р.)° |
| 66 кГц < f < 100 кГц | ± (|ф-arccos(cos ф/1,0002 + arcsin ((0,2 + 0,2 • f)/100) +1 е.м.р.)° |
Таблица 10 - Пределы допускаемой абсолютной погрешности в режиме измерения частоты, Гц
| Диапазон частот | WT310, WT332, WT333, WT310HC |
| 0,5 Гц < f < 100 000 Гц | ± (0,06 %^изм) |
Таблица 11 - Измерение гармоник (опция /G5) в режиме отключения линейного фильтра для моделей WT310/WT332/WT333
| Диапазон частот | Пределы допускаемой абсолютной погрешности измерения гармоник | |
| напряжения, В тока, А | активной мощности, Вт | |
| 10 Гц < f < 45 Гц | ± (0,15 %-Кзм + 0,35 %^диап) | ± (0,15 %•Nизм + 0,50 %-Ндаап) |
| 45 Гц < f < 440 Гц | ± (0,25 %•Nизм + 0,50 %^диап) | |
| 440 Гц < f < 1 кГц | ± (0,20 %•Nизм + 0,35 %^диап) | ± (0,40 %-Кзм + 0,50 %•Nдиап) |
| 1 кГц < f < 2,5 кГц | ± (0,80 %•Nизм + 0,45 %^диап) | ± (1,56 %-Кзм + 0,60 %•Nдиап) |
| 2,5 кГц < f < 5 кГц | ± (3,05 %•Nизм + 0,45 %^диап) | ± (5,77 %•Nизм + 0,60 %^диап) |
Примечания
1. - измеренное значение, В; А; Вт;
2. ^иап - диапазон измерений, В; А; Вт. Диапазон измерений гармоник тока и напряжения соответствует таблице 2, диапазон измерений гармоник активной мощности является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos ф .
Таблица 12 - Измерение гармоник (опция /G5) в режиме отключения линейного фильтра для модели WT310HC
| Диапазон частот | Пределы допускаемой абсолютной погрешности измерения гармоник | ||
| напряжения, В | тока, А | активной мощности, Вт | |
| 10 Гц < f < 45 Гц | ± (0,15 %-Кзм + 0,35 %-Ндаап) | ± (0,35 %•Nизм + 0,50 %-Ншап) | |
| 45 Гц < f < 440 Гц | ± (0,25 %•Nизм + 0,50 %-Ншап) | ||
| 440 Гц < f < 1 кГц | ± (0,20 %•Nизм + 0,35 %^диап) | ± (0,40 %•Nизм + 0,50 %-Ншап) | |
| 1 кГц < f < 2,5 кГц | ± (0,80 %-Кзм + + 0,45 %•Nдиап) | ± (0,95 %^изм + + 0,45 %^диап) | ± (1,68 %-Кзм + 0,60%•Nдиап) |
| 2,5 кГц < f < 5 кГц | ± (3,05 %•Nизм + + 0,45 %^диап) | ± (3,35 %•Nизм + + 0,45%^диап) | ± (6,05 %-Кзм + 0,60 %•Nдиап) |
Примечания
1. N™ - измеренное значение, В; А; Вт;
2. ^иап - диапазон измерений, В; А; В. Диапазон измерений гармоник тока и напряжения соответствует таблице 2, диапазон измерений гармоник активной мощности является произведением верхних значений диапазонов силы тока, напряжения (таблица 2) и действующего значения коэффициента мощности cos ф .
Таблица 13 - Метрологические характеристики ЦАП (опции /DA4, /DA12)
| -- | Разрядность ЦАП | Диапазон воспроизведения | Пределы допускаемой основной погрешности воспроизведения приведенной к верхнему значению диапазона | Т емпературный коэффициент |
| Воспроизведение унифицированных сигналов напряжения постоянного тока | 16 бит | от минус 5 до 5 В | ± 0,2 % | ± 0,05 %/ °С |
Минимальная нагрузка 100 кОм.
Таблица 14 - Основные технические характеристики цифровых измерителей мощности WT310, WT332, WT333, WT310HC_
| Параметр | WT310 | WT332, WT333 | WT310HC |
| Г абаритные размеры (Ш x В x Г), мм | 213 x 88 x 379 | 213 x 132 x 379 | 213 x 88 x 379 |
| Масса, кг | 3 | 5 | 3 |
| Температура в нормальных условиях, °С | 20 ± 5 | ||
| Климатические условия применения: - температура, °С - влажность, % | от 5 до 40 от 20 до 80 | ||
| Пределы допускаемой дополнительной абсолютной погрешности на 1 °С | ± 0,03 %^изм/ °с, где N^ - измеренное значение | ||
| Номинальное напряжение питания, В | от 100 до 240 переменного тока | ||
| Номинальная частота напряжения питания, Гц | 50/60 Гц | ||
| Потребляемая мощность, В • А | 50 | 70 | 50 |
Знак утверждения типа наносится на титульный лист руководства пользователя типографским способом и на лицевую панель корпуса измерителя в виде наклейки.
В комплект поставки входят:
- цифровой измеритель мощности WT310, WT332, WT333, WT310HC заказанной модификации;
- комплект ЗИП по заказу;
- руководство по эксплуатации;
- компакт-диск CD-R;
- методика поверки.
осуществляется по документу МП 60864-15 «Измерители мощности цифровые WT310, WT332, WT333, WT310HC. Методика поверки», утвержденным ФГУП «ВНИИМС» 09 апреля 2015 г. Перечень основного оборудования для поверки:
1. Генератор сигналов произвольной формы Agilent 33220A (Госреестр № 32993-09). Пределы допускаемой погрешности воспроизведения частоты: ± 0,005 %, пределы допускаемой погрешности воспроизведения напряжения: ± 1 %.
2. Калибратор электрической мощности Fluke 6100A (Госреестр № 33864-07). Пределы допускаемой погрешности при воспроизведении напряжения в диапазоне до 1000 В составляют ± 0,01 %. Пределы допускаемой погрешности при воспроизведении силы тока в диапазоне до 10 А составляют ± 0,01 %. Пределы допускаемой погрешности при воспроизведении электрической мощности составляют ± 0,02 %.
3. Калибратор многофункциональный TRX-TTR. Измерение напряжения постоянного тока от 0 до 6 В, погрешность ± (0,025 % от показаний + 0,005 % от диапазона).
Метод измерений приведен в документе «Цифровой измеритель мощности WT310/ WT310HC/WT310HC/WT330. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к цифровым измерителям мощности WT310, WT332, WT333, WT310HC
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств элек
тромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 20 |
| Поверителей | 3 |
| Актуальность данных | 23.11.2024 |
