Номер в госреестре | 60865-15 |
Наименование СИ | Термометры цифровые |
Обозначение типа СИ | TK110, TK112, TR110, TR112, TM110, TM210, TST |
Изготовитель | "KIMO Instruments", Франция |
Год регистрации | 2015 |
Срок свидетельства | 10.06.2021 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Термометры цифровые моделей TK110, TK112, TR110, TR112, TM110, TM210, TST (далее по тексту - термометры или приборы) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Принцип действия приборов основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных термопреобразователей, пропорциональных измеряемой температуре.
Термометры моделей TK110, TK112, TR110, TR112, TM210 являются портативными микропроцессорными приборами, и состоят из электронного блока с автономным питанием и подключаемых к нему сменных датчиков температуры (зондов): термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009 (TR110, TR112, TM210) или термоэлектрических преобразователей (термопар или ТП) с НСХ типов «K», «J», «T», «S» по ГОСТ Р 8.585-2001 (TK110, TK112, TM210 с модулем подключения термопар).
Термометры моделей TK110, TK112, TM210 могут работать в комплекте со следующими сменными зондами: SKV 150, SKV 300, SKV 500, SKCP, SKCT, SCTK 100, SCK 150, SCCK 150, SCLK, SCLK 150, SCLCK 150, SCLK2 150, SCLK-HT, SCLAIK, SCLAIK2-150, SFCSMK, SFCSMK-2, SK-PC, SKA-110, SAK-150, SAK-05, SAK-1, SAK-2, SAK-5, SAK-10, SAK-25, SPK 150, SPK 300, SPK 10, SKT 125, SKTA 125, SPPK 125, SPAIK 80, SKP 1000, SKP 1500, SKP 2000, SIK 150, SIK 250, SIK 500 HT, SIK 1000 HT, SIS 1000 HT, SIT 300 BT, SIKI 150, SIKI 300, SIKI 500. Приборы моделей TR110, TR112 применяются в комплекте с зондами: SAP 150, SCP 150, SIP 150, SIP 250, SIP 300 BT, SIP 500 HT, SPP 150, SPAI 90. Приборы модели TM 210 применяются с зондами: SAPS 150, SCPS 150, SIPS 150, SIPS 250, SIPS 300 BT, SIPS 500 HT, SPPS 150, SPAIS 90, SPRP 300. Зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Термометры моделей TK110, TK112, TR110, TR112, TM210 отличаются друг от друга количеством разъемов для подключения первичных термопреобразователей (1 разъем у моделей TK110, TR110; 2 разъема у моделей TK112, TR112; 2 (Тс) и 4 (ТП) разъема - для модели ТМ210), а также по метрологическим характеристикам.
Термометры моделей TM110 являются переносными микропроцессорными приборами с внешним или внутренним первичным измерительным преобразователем с платиновым чувствительным элементом (ЧЭ) типа Pt100 или термистором типа NTC. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять диапазон и единицу измерения температуры. Внешние первичные измерительные преобразователи могут изготавливаться в пластиковой или в стальной защитной оболочке.
Термометры моделей TST являются переносными микропроцессорными приборами с внешним или внутренним первичным измерительным преобразователем с платиновым чувствительным элементом типа Pt100 или термистором типа NTC. Внешние первичные измерительные преобразователи могут изготавливаться в пластиковой или стальной защитной оболочке и крепиться к электронному блоку напрямую или с помощью удлинительного провода. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов расположен дисплей для визуализации измеренных значений, выход для подключения кабеля типа USB-mini/DIN, кнопка регулирования, а также светодиод превышения (занижения) пороговых значений температуры. Внутри защитного корпуса размещены клеммы релейного выхода, клеммы для подключения к питающему напряжению, DIP-переключатели, а также клеммы для подключения внешнего измерительного преобразователя (только для моделей с внешним преобразователем с удлинительным проводом).

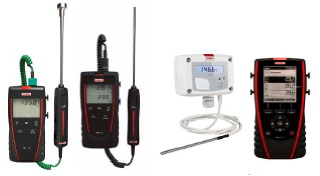

Фотографии общего вида моделей термометров приведены на рисунках 1-5.
*
Программное обеспечение (ПО) термометров состоит из встроенной в микропроцессорный модуль средства измерений «Термометры цифровые моделей TK110, TK112, TR110, TR112, TM110, TM210, TST» части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование встроенного ПО (в зависимости от модели) | |
TK110 | TK110 14-06 |
TK112 | TK112 14-06 |
TR110 | TR110 14-06 |
TR112 | TR112 14-06 |
TM110 | TM110-A-CTN 14-12 |
TM210 | TM210 14-02 |
TST | TST-A-I-PT100 14-02 |
Номер версии (идентификационный номер) ПО (в зависимости от модели) () | |
TK110 | V1-02 b2670 |
TK112 | V1-02 b2670 |
TR110 | V1-02 b2670 |
TR112 | V1-02 b2670 |
TM110 | v1-16 B1184 |
TM210 | v1-02 B2554 |
TST | v1-14 B1083 |
Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Основные метрологические и технические характеристики термометров моделей TK110, TK112 приведены в таблице 2.
Таблица 2
Параметры | TK110, TK112 |
Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТП), °С: - для типа «К» - для типа «J» - для типа «T» - для типа «S» | от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400; от 0 до плюс 1760 |
Пределы допускаемой погрешности (только для электронного блока, в зависимости от типа НСХ первичного ТП), °С: - для типа «К» - для типа «J»' - для типа «T» - для типа «S» | ±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение); ±0,8 или ±0,4 %; ±0,5 или ±0,4 %; ±1 или ±0,4 % |
Разрешающая способность дисплея прибора | 0,1 °С |
Масса, г | 210 |
Г абаритные размеры, мм | 147,9x76,7x34,2 |
Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики сменных зондов к термометрам моделей TK110, TK112, TM210 приведены в таблице 3.
Таблица 3
Зонд | Тип НСХ по ГОСТ Р 8.585-2001 | Диапазон измеряемых температур, °С | Пределы допускаемой погрешности, °С ( ) |
SKV 150, SKV 300, SKV 500 | «К» | от минус 20 до плюс 90 | ±1,5 |
SKCP | «К» | от минус 40 до плюс 125 | ±1,5 |
SKCT | «К» | от минус 40 до плюс 150 | ±1,5 |
SCTK 100 | «К» | от минус 40 до плюс 250 | ±1,5 |
SCK 150 | «К» | от минус 20 до плюс 150 | ±(1,5 + 4 % (от измеряемой величины))( ) |
SCCK 150 | «К» | от минус 20 до плюс 150 | ±(1,5 + 4 % (от измеряемой величины))( ) |
SCLK | «К» | от минус 40 до плюс 150 | ±1,5 |
SCLK 150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SCLCK 150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SCLK2 150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SCLK-HT | «К» | от минус 50 до плюс 500 | ±(1,5 + 0,5 % (от измеряемой |
Зонд | Тип НСХ по ГОСТ Р 8.585-2001 | Диапазон измеряемых температур, °С | Пределы допускаемой (*) погрешности, °С ^ ’ |
величины))( ) | |||
SCLAIK | «К» | от минус 40 до плюс 250 | ±1,5 |
SCLAIK2-150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SFCSMK | «К» | от 0 до плюс 400 | ±(1,5 + 4 % (от измеряемой величины))( ^ |
SFCSMK-2 | «К» | от 0 до плюс 400 | ±(1,5 + 4 % (от измеряемой величины))*- ) |
SK-PC | «К» | от минус 40 до плюс 250 | ±(1,5 + 4 % (от измеряемой величины))( ) |
SKA-110 | «К» | от минус 40 до плюс 80 | ±1,5 |
SAK-150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SAK-05, SAK-1, SAK-2, SAK-5, SAK-10, SAK-25 | «К» | от минус 40 до плюс 250 | ±1,5 |
SPK 150 | «К» | от минус 40 до плюс 250 | ±1,5 |
SPK 300 | «К» | от минус 40 до плюс 250 | ±1,5 |
SPK 10 | «К» | от минус 40 до плюс 150 | ±1,5 |
SKT 125 | «К» | от минус 40 до плюс 250 | ±1,5 |
SKTA 125 | «К» | от минус 40 до плюс 250 | ±1,5 |
SPPK 125 | «К» | от минус 40 до плюс 250 | ±1,5 |
SPAIK 80 | «К» | от 0 до плюс 250 | ±1,5 |
SKP 1000, SKP 1500, SKP 2000 | «К» | от минус 20 до плюс 150 | ±1,5 |
SIK 150, SIK 250 | «К» | от минус 40 до плюс 250 | ±1,5 |
SIK 500 HT, SIK 1000 HT | «К» | от минус 40 до плюс 1000 | ±1,5 (в диапазоне от минус 40 до плюс 375 °С); ±0,4 % (от измеряемой величины) (в остальном диапазоне) |
SIS 1000 HT | «S» | от 0 до плюс 1400 | ±1,0 (в диапазоне от 0 до плюс 1100 °С); ±0,15 % (от измеряемой величины) (в остальном диапазоне) |
SIT 300 BT | «T» | от минус 200 до плюс 50 | ±1,5 % (от измеряемой величины) (в диапазоне от минус 200 до минус 66 °С); ±1,0 (св. минус 66 до минус 40 °С); ±0,5 (в диапазоне от минус 40 до плюс 50 °С) |
SIKI 150 | «К» | от минус 40 до плюс 700 | ±1,5 (в диапазоне от минус 40 до плюс 375 °С); ±0,4 % (от измеряемой величины) (в остальном диапазоне) |
SIKI 300 | «К» | от минус 40 до плюс 300 | ±1,5 |
SIKI 500 | «К» | от минус 40 до плюс 1000 | ±1,5 (в диапазоне от минус 40 до плюс 375 °С); ±0,4 % (от измеряемого значения) (в остальном диапазоне) |
Примечания: (*) -погрешность нормирована вместе с электронным блоком (и измерительным модулем). (**) v ; - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты. |
Основные метрологические и технические характеристики термометров моделей TR110, TR112 приведены в таблице 4.
Таблица 4
Параметры | TR110, TR112 |
Диапазон измеряемых температур, °С | от минус 100 до плюс 400 |
Пределы допускаемой погрешности | см. таблицу 5 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
Разрешающая способность дисплея прибора | 0,1 °С |
Масса, г | 210 |
Г абаритные размеры, мм | 147,9x76,7x34,2 |
Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики сменных зондов (Pt100) к термометрам моделей TR110, TR112 приведены в таблице 5.
Таблица 5
Зонд | Диапазон измеряемых температур, °С | (*) Пределы допускаемой погрешности, °С |
SAP 150 | от минус 40 до плюс 250 | ±(0,3 + 0,4 % (от измеряемой величины)) |
SCP 150 | от минус 20 до плюс 150 | ±(0,25 + 6 % (от измеряемой величины)) ’ |
SIP 150, SIP 250 | от минус 40 до плюс 250 | ±(0,3 + 0,4 % (от измеряемой величины)) |
SIP 300 BT | от минус 100 до плюс 50 | ±(0,3 + 0,4 % (от измеряемой величины)) |
SIP 500 HT | от минус 40 до плюс 400 | ±(0,3 + 0,4 % (от измеряемой величины)) |
SPP 150 | от минус 40 до плюс 250 | ±(0,3 + 0,4 % (от измеряемой величины)) |
SPAI 90 | от 0 до плюс 200 | ±(0,3 + 0,4 % (от измеряемой величины)) |
Диапазон измеряемых температур, °С
Примечание:
( ) -погрешность нормирована вместе с электронным блоком.
(**)
- при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты._
Основные метрологические и технические характеристики термометров модели TM110 приведены в таблице 6.
Таблица 6
Параметры | TM110 |
Диапазон измеряемых температур, °С | от 0 до плюс 50; от минус 20 до плюс 80; от минус 50 до плюс 50; от 0 до плюс 100; от 0 до плюс 200; от 0 до плюс 400; от минус 100 до плюс 400 |
Пределы допускаемой погрешности (в (*) зависимости от типа ЧЭ) - для Pt100 - для NTC | ±(0,5 °С + 0,5 % (от измеряемой величины)); ±0,3 °С (в диапазоне от минус 40 до плюс 70 °С); ±0,5 °С (в остальном диапазоне) |
Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 4+20; 0+10 |
Разрешающая способность дисплея прибора | 0,1 °С |
Масса, г | 162 |
Г абаритные размеры, мм | 90x80x41 |
Напряжение питания, В | 24 (переменного); 16+30 (постоянного) |
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Примечание: ( -погрешность нормирована вместе с первичным преобразователем. |
Основные метрологические и технические характеристики термометров модели TM210 приведены в таблице 7.
Таблица 7
Параметры | TM210 |
Диапазон измеряемых температур ТС, °С | от минус 200 до плюс 600 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
Параметры | TM210 |
Пределы допускаемой погрешности прибора при работе с зондами типа Pt100 | см. таблицу 8 |
Диапазон измеряемых температур ТП (в зависимости от типа НСХ первичного ТП), °С: - для типа «К» - для типа «J» - для типа «T» - для типа «S» | от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400; от 0 до плюс 1760 |
Пределы допускаемой погрешности (только для электронного блока в комплекте с измерительным модулем для термопар, в зависимости от типа НСХ первичного ТП), °С: - для типа «К» - для типа «J»' - для типа «T» - для типа «S» | ±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение); ±0,8 или ±0,4 %; ±0,5 или ±0,4 %; ±1 или ±0,4 % |
Пределы допускаемой погрешности зондов термопарного типа | см. таблицу 3 |
Разрешающая способность дисплея прибора | 0,1 °С |
Масса, г | 485 |
Г абаритные размеры, мм | 204x104x63 |
Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики сменных зондов (Pt100) к термометрам модели TM 210 приведены в таблице 8.
Таблица 8
Зонд | Диапазон измеряемых температур, °С | (*) Пределы допускаемой погрешности, °С |
SAPS 150 | от минус 40 до плюс 250 | ±(0,25 + 0,4 % (от измеряемой величины)) |
SCPS 150 | от минус 20 до плюс 150 | ±(0,25 + 6 % (от измеряемой величины)) ’ |
SIPS 150, SIPS 250 | от минус 40 до плюс 250 | ±(0,25 + 0,3 % (от измеряемой величины)) |
SIPS 300 BT | от минус 196 до плюс 50 | ±(0,25 + 0,3 % (от измеряемой величины)) (в диапазоне от минус 100 до плюс 50 °С) ±(0,25 + 0,6 % (от измеряемой величины)) (в остальном диапазоне) |
SIPS 500 HT | от минус 40 до плюс 450 | ±(0,25 + 0,3 % (от измеряемой величины)) |
SPPS 150 | от минус 40 до плюс 250 | ±(0,25 + 0,3 % (от измеряемой величины)) |
SPAIS 90 | от 0 до плюс 200 | ±(0,25 + 0,3 % (от измеряемой величины)) |
SPRP 300 | от минус 196 до плюс 500 | ±(0,15 + 0,15 % (от измеряемой величины)) от минус 40 до плюс 200 °С) ±(0,25 + 0,3 % (от измеряемой величины)) (в остальном диапазоне) |
Примечание: (*) -погрешность нормирована вместе с электронным блоком. (**) v ; - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты. |
Основные метрологические и технические характеристики термометров модели TST приведены в таблице 9.
Таблица 9
Параметры | TST |
Диапазон измеряемых температур, °С | от 0 до плюс 50; от минус 20 до плюс 80; от минус 100 до плюс 400 |
Пределы допускаемой погрешности (в зависимости от типа ЧЭ)(*): - для Pt100 - для NTC | ±(0,5 °С + 0,5 % (от измеряемой величины)); ±0,3 °С (в диапазоне от минус 40 до плюс 70); ±0,5 °С (в остальном диапазоне) |
Разрешающая способность дисплея прибора | 0,01 °С |
Масса, г | 162 |
Г абаритные размеры, мм | 90x80x46 |
Напряжение питания, В | 24 ± 10% (от напряжения питания) |
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Примечание: ( -погрешность нормирована вместе с первичным преобразователем. |
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
В комплект поставки входят:
- термометр (модель в соответствии с заказом) - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.
По дополнительному заказу:
- кейс для транспортировки, сменные первичные измерительные преобразователи, программное обеспечение, силиконовая теплопроводящая паста.
осуществляется в соответствии с документом МП 60865-15 «Термометры цифровые моделей TK110, TK112, TR110, TR112, TM110, TM210, TST. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014г.
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;
- преобразователь термоэлектрический ПРО эталонный 2-го разряда в диапазоне температур от плюс 600 до плюс 1600 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 100 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;
- печь высокотемпературная типа ВТП 1600-1 с диапазоном температур от плюс 300 до плюс 1600 °С;
- калибратор температуры поверхностный КТП-2, диапазон воспроизведения температуры поверхности: от минус 50 до плюс 140 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры рабочей зоны поверхности: ±(0,2 + 0,003 |t|);
- калибратор температуры поверхностный КТП-500, диапазон воспроизведения температуры поверхности: от плюс 50 до плюс 500 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры рабочей зоны поверхности: ±(0,2 + 0,003 |t|);
- сосуд Дьюара с азотом;
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13).
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к термометрам цифровым моделей TK110, TK112, TR110, TR112, TM110, TM210, TST
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
