| Номер в госреестре | 60867-15 |
| Наименование СИ | Термоанемометры |
| Обозначение типа СИ | CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 |
| Изготовитель | "KIMO Instruments", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 (далее по тексту - термоанемометры или приборы) в комплекте с первичными преобразователями предназначены для измерений температуры окружающего воздуха, скорости воздушного потока, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения (CTV110, CTV210).
Принцип действия приборов при измерении температуры окружающего воздуха основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных преобразователей (зондов), пропорциональных измеряемой температуре.
Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.
Термоанемометры моделей CTV110 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем в пластиковой защитной оболочке. Для измерений температуры используется чувствительный элемент (ЧЭ) типа Pt100 по ГОСТ 6651-2009. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять диапазоны измерений температуры и скорости воздушного потока, а также единицу измерения температуры.
Термоанемометры моделей CTV210 являются переносными микропроцессорными приборами с внешним первичным измерительным преобразователем и состоят из электронного блока в пластиковом корпусе. Для измерения температуры используется чувствительный элемент (ЧЭ) типа Pt100. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. Внутри защитного корпуса размещен выход для подключения кабеля типа USB-mini/DIN, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять тип и диапазон выходных аналоговых сигналов. Внешние первичные измерительные преобразователи изготавливаются в стальной защитной оболочке различной конструкции.
Термоанемометры моделей LV110, LV111, LV117 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального тахометрического («зонд-клыльчатка») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей LV110, LV111, LV117 различаются друг от друга конструкцией первичных преобразователей.
Термоанемометры модели LV130 являются портативными микропроцессорными приборами с автономным питанием и возможностью отображения измеряемых параметров на жидкокристаллическом дисплее. Приборы состоят из электронного блока со встроенным тахометрическим («зонд-клыльчатка») первичным измерительным преобразователем используемого термистор типа NTC.
Термоанемометры моделей VT110, VT115 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего стального термоанемометрического («обогреваемая струна») первичного измерительного преобразователя с термистором типа NTC. Термоанемометры моделей VT110, VT115 различаются друг от друга конструкцией первичных преобразователей.

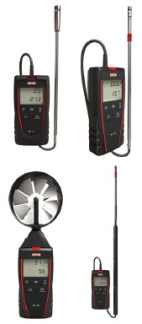

Фотографии общего вида моделей термоанемометров приведены на рисунках 1-6.
KIMO
j&s;
п а
2GSk
I
Рис.1 - CTV110
Программное обеспечение (ПО) термоанемометров состоит из встроенной в микропроцессорный модуль средства измерений «Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115» части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО (в зависимости от модели) | |
| CTV110 | CTV110-D 14-12 |
| CTV210 | CTV210-FC 14-02 |
| LV110 | LV110 14-06 |
| LV111 | LV111 14-06 |
| LV117 | LV117 14-06 |
| LV130 | LV130 14-06 |
| VT110 | VT110 14-06 |
| VT115 | VT115 14-06 |
| Номер версии (идентификационный номер) ПО (в зависимости от модели) () | |
| CTV110 | v1-16 B1184 |
| CTV210 | v1-14 B1083 |
| LV110 | V1-03 b2677 |
| LV111 | V1-02 b2670 |
| LV117 | V1-02 b2670 |
| LV130 | V1-03 b2677 |
| VT110 | V1-03 b2677 |
| VT115 | V1-03 b2677 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Основные технические характеристики термоанемометров модели CV110 приведены в таблице 2.
Таблица 2
| Параметры | CTV110 |
| Диапазон измеряемых температур, °С | от 0 до плюс 50 |
| Пределы допускаемой погрешности ( ) | ±(0,25 °С + 0,3 % (от измеряемой величины)) |
| Параметры | CTV110 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Класс допуска по ГОСТ 6651-2009 | 1/3 B |
| Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 4-20; 0-10 |
| Диапазон измерений скорости воздушного потока, м/с: | от 0,1 до 5; от 0,1 до 10; от 0,1 до 15; от 0,1 до 20; от 0,1 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: - в диапазоне от 0,1 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % (от измеряемой величины) +0,05); ±(3 % +0,2) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 м/с |
| Масса, г | 164 |
| Г абаритные размеры электронного блока, мм | 109x90x46 |
| Длина первичного преобразователя, мм, не более | 300 |
| Диаметр первичного преобразователя, мм, не более | 13 |
| Длина кабеля первичного преобразователя, м | 2 |
| Напряжение питания, В | 24 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
| Примечания: ( -погрешность нормирована вместе с первичным преобразователем. | |
Основные технические характеристики термоанемометров модели CV210 приведены в таблице 3.
Таблица 3
| Параметры | CTV210 |
| Диапазон измеряемых температур, °С | от 0 до плюс 50 |
| Пределы допускаемой Погрешности ( ) | ±(0,25 °С + 0,3 % (от измеряемой величины)) |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Параметры | CTV210 |
| Класс допуска по ГОСТ 6651-2009 | 1/3 B |
| Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 0-20, 4-20; 0-5, 0-10 |
| Диапазон измерений скорости воздушного потока, м/с: | от 0,1 до 5 (зонд с шарообразным наконечником); от 0,15 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: - в диапазоне от 0,1 до 5 м/с (зонд с шарообразным наконечником): - в диапазоне от 0,15 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % (от измеряемой величины) + 0,05) ±(3 % +0,03); ±(3 % + 0,1) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 м/с |
| Масса, г | 320 |
| Г абаритные размеры электронного блока, мм | 125x115x59,2 |
| Г абаритные размеры первичного преобразователя, длинахдиаметр, мм | 300x8; 300x85 (зонд с шарообразным наконечником) |
| Длина кабеля первичного преобразователя, м | 2 |
| Напряжение питания, В | 24; 115-230 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
| Примечания: ( -погрешность нормирована вместе с первичным преобразователем. | |
Основные технические характеристики термоанемометров моделей LV110, LV111, LV117 приведены в таблице 4.
Таблица 4
| Параметры | LV110, LV111, LV117 |
| Диапазон измеряемых температур, °С | от минус 20 до плюс 80 |
| Пределы допускаемой погрешности измерения температуры, °С: | ±(0,3 °С + 0,4 % (от измеряемой величины)) |
| Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь тахометрический диаметром 14 мм: - преобразователь тахометрический диаметром 70 мм: - преобразователь тахометрический диаметром 100 мм: | от 0,8 до 25; от 0,4 до 30; от 0,3 до 30 |
| Параметры | LV110, LV111, LV117 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: | |
| - преобразователь тахометрический диаметром 14 мм: - в диапазоне от 0,8 до 3 м/с: - в диапазоне от 3,1 до 25 м/с: | ±(3 % +0,1); ±(1 % +0,3) |
| - преобразователь тахометрический диаметром 70 мм: - в диапазоне от 0,4 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % +0,1); ±(1 % +0,3) |
| - преобразователь тахометрический диаметром 100 мм: - в диапазоне от 0,3 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % +0,1); ±(1 % +0,3) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 м/с |
| Масса, г | 390 |
| Г абаритные размеры электронного блока, мм | 147,9x76,7x34,2 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные технические характеристики термоанемометров модели LV130 приведены в таблице 5.
Таблица 5
| Параметры | LV130 |
| Диапазон измеряемых температур, °С | от 0 до плюс 50 |
| Пределы допускаемой погрешности измерения температуры, °С: | ±(0,3 °С + 0,4 % (от измеряемой величины)) |
| Диапазон измерений скорости воздушного потока, м/с: | от 0,3 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: - в диапазоне от 0,3 до 3 м/с: - в диапазоне от 3,1 до 25 м/с: | ±(3 % +0,1); ±(1 % +0,3) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 м/с |
| Масса, г | 390 |
| Параметры | LV130 |
| Г абаритные размеры электронного блока, мм | 293,2x106,1x34,2 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные технические характеристики приборов моделей VT110, VT115 приведены в таблице 6.
Таблица 6
| Параметры | VT110, VT115 |
| Диапазон измеряемых температур, °С | от минус 20 до плюс 80 |
| Пределы допускаемой погрешности измерения температуры, °С: | ±(0,3 °С + 0,3 % (от измеряемой величины)) |
| Диапазон измерений скорости воздушного потока, м/с: | от 0,15 до 30 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с: - в диапазоне от 0,15 до 3 м/с: - в диапазоне от 3,1 до 30 м/с: | ±(3 % +0,05); ±(3 % +0,2) |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,01 м/с |
| Масса, г | 250 |
| Г абаритные размеры электронного блока, мм | 147,9x76,7x34,2 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
В комплект поставки входят:
- термоанемометр (модель в соответствии с заказом) - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.
По дополнительному заказу:
- кейс для транспортировки, чехол, программное обеспечение, защитный чехол с ремнем для переноски, телескопическая рукоятка.
осуществляется в соответствии с документом МП 60867-15 «Термоанемометры моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014 г.
Основные средства поверки:
- установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ±(0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);
- Термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3, диапазон воспроизводимых температур: -80...+300 °С, нестабильность поддержания заданной температуры ±(0,004.0,02) °С
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50...+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °C (в диапазоне: -50...+400 °С); ±(0,06 + ед. мл. разряда) °C (в диапазоне: св.+400.. .+650 °С);
- Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13).
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к термоанемометрам моделей CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
