| Номер в госреестре | 60870-15 |
| Наименование СИ | Приборы энергетика многофункциональные трехфазные |
| Обозначение типа СИ | НЕВА-Тест 7304 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы энергетика многофункциональные трехфазные НЕВА-Тест 7304 (далее -приборы) предназначены для:
измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
проверки метрологических характеристик однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля правильности их подключения без разрыва токовых цепей;
проверки работоспособности и правильности подключения электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
определения коэффициента трансформации трансформаторов тока низкого напряжения.
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии со встроенным программным обеспечением (ПО). Прибор обеспечивает автоматическую диагностику. Архивирование результатов измерений производится во внутренней памяти прибора. Прибор имеет в своем составе последовательный интерфейс для передачи информации во внешние устройства.

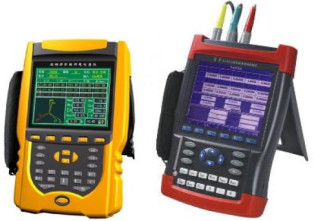

Прибор выполнен в виде переносного блока в корпусе из ABS пластика и состоит
из:
- функционального блока, на передней панели которого расположены цветной графический ЖК-дисплей и кнопки управления; на верхней панели блока расположены органы присоединения (разъемы и клеммы): источника питания, периферийных устройств, преобразователей тока и щупов контроля напряжения (допускающих непосредственное подключение к сетям до 0,4 кВ),
- комплектов первичных преобразователей тока, выполненных в виде токоизмерительных клещей (разъемных трансформаторов тока);
- датчика импульсов, устанавливаемого на счетчик, и имеющего функцию автоматического считывания импульсов с электронных счетчиков и черных меток индукционных счетчиков.
Питание прибора осуществляется либо от внешнего источника питания, через адаптер питания, либо от внутреннего аккумулятора, либо от входных цепей измеряемого напряжения (только для исполнения НЕВА-Тест 7304К).
Прибор обеспечивает индикацию на ЖК-дисплее и регистрацию с последующей передачей на персональный компьютер (ПК) результатов измерения значений параметров электрической сети.
Лист № 2 Всего листов 7
Конструктивно приборы могут быть выполнены в двух вариантах исполнения.
Таблица 1.
| Вариант исполнения | Кол-во фаз | Г абаритные размеры (В х Ш х Г), не более, мм | Масса, не более, кг |
| НЕВА-Тест 7304С НЕВА-Тест 7304К | 3 3 | 260x190x70 260x180x70 | 2,0 1,8 |
Приборы могут комплектоваться различными типами первичных преобразователей тока: токоизмерительными клещами с различными значениями номинального тока и/или, блоками трансформаторов тока. Метрологические характеристики приборов отличаются в различных вариантах исполнения в зависимости от типа первичных преобразователей тока.
Управление работой приборов может осуществляться с помощью панели управления, которая представляет собой клавиатуру и ЖК дисплей или с ПК при ПО «Энерго-СОФТ». Связь с ПК осуществляется по последовательному интерфейсу.
Область применения приборов:
- энергетическое обследование предприятий производителей и потребителей электрической энергии (энергоаудит);
- наладка и испытания систем электроснабжения;
- комплектация метрологических лабораторий (в том числе передвижных). Приборы могут быть использованы автономно и в сочетании с персональным
компьютером (ПК), расширяющим их функциональные возможности.
Структура условного обозначения модификаций приборов:
| НЕВА-Тест 7304 - | х | ТТхх | ТКВхх | ТКххх | |
| номинальные значения тока токоизмерительных клещей из комплекта поставки (через запятую) | |||||
| номинальные значения тока высокоточных токоизмерительных клещей из комплекта поставки (через запятую) | |||||
| номинальные значения тока блока трансформаторов тока (через запятую) | |||||
| Конструктивное исполнение прибора (см. табл.1) | |||||
| Тип прибора | |||||
Места установки пломб поверителя расположены:
- в верхней части боковых стенок для модификации НЕВА-Тест 7304К,
- на крепежных винтах под нижней декоративной панелью для модификации НЕВА-Тест 7304С.
В комплекте с прибором для управления и отображения параметров на ПК поставляется ПО верхнего уровня «Энерго-СОФТ». Метрологически значимых частей внешнее ПО не содержит.
Идентификационные данные программного обеспечения приведены в таблицах 2 и 3.
Таблица 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО НЕВА-Тест 7304К |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.6 |
| Цифровой идентификатор ПО | 652А |
| Другие идентификационные данные (если имеются) | - |
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО НЕВА-Тест 7304С |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.2 |
| Цифровой идентификатор ПО | 469E |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения прибора от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Основные технические и метрологические характеристики приборов приведены в таблицах 4 и 5.
| Измеряемые параметры электрической энергии | Диапазоны измерений | Пределы и вид допускаемой основной погрешности | Примечание | ||
| 1. Действующее (среднеквадратическ ое)значение переменного напряжения, В | от 50 до 456 В | относительная | |||
| ± 0,25%* | ± 0,25%** | ± 0,1%*** | |||
| 2. Действующее (среднеквадратическ ое)значение переменного тока, А | от 0.05^ до1.Пн от 0.0Пн до 0.05^ | относительная | |||
| ± 0,25%* ± 1,0% | ± 0,5%** ± 1,0% | ± 0,1%*** ± 0,2%*** | |||
| 3. Частота | абсолютная | ||||
| переменного тока, | от 45 до 65 Гц | ±0,05 | |||
| Гц | |||||
| 4. Фазовый угол | абсолютная | ||||
| между фазными | от - 180 до + 180 | ||||
| напряжениями и | ±0,5* | ±0,5** | ±0 1*** | 0.2 1н < I < 1.1 1н | |
| токами первых | ±0,5* | ±1,0** | ±0 1*** | 0.1 1н < I < 0.2 1н | |
| гармоник, градус | |||||
| 5. Коэффициент | абсолютная | ||||
| мощности | от -1,0 до +1,0 | ±0,005 | |||
| 6. Активная | относительная | ||||
| электрическая | |||||
| мощность и энергия, | от 0.0Пн до1.Пн | 0,1+0,1(1/cos9 - 1)% *** | 0.01 1н < I < 1.1 1н | ||
| Вт | |||||
| 0,2+0,2(1/cos9 - 1)% * | 0.2 1н < I < 1.1 1н | ||||
| 0,5+0,5(1/cos9 - 1)% * | 0.02 Iн < I < 0.2 ^ | ||||
| 1,0+1,0(1/cos9 - 1)% * | 0.01 Iн < I < 0.02 Iн | ||||
| 0,5+0,5(1/cos9 - 1)% ** | 0.2 Iu < I < 1.1 Iu | ||||
| 1,0+1,0(1/cos9 - 1)% ** | 0.02 Iн < I < 0.2 ^ | ||||
| 2,0+2,0(1/cos9 - 1)% ** | 0.01 Iu < I < 0.02 Iu | ||||
| 7. Реактивная | относительная | ||||
| электрическая | |||||
| мощность и энергия, | от 0.01!н до1.1!н | 0,1+0,1(1/sin9 - 1)% *** | 0.01 Iн < I < 1.1 Iн | ||
| вар | |||||
| 0,25+0,25(1/sin9 - | 1)%* | 0.2 Iн < I < 1.1 Iн | |||
| 0,7+0,7(1/sin9 - 1)%* | 0.02 Iu < I < 0.2 Iu | ||||
| 1,5+1,5(1/sin9 - 1)% * | 0.01 Iu < I < 0.02 Iu | ||||
| 0,5+0,5(1/sin9 - 1)% ** | 0.2 Iu < I < 1.1 Iu | ||||
| 1,0+1,0(1/sin9 - 1)% ** | 0.02 Iu < I < 0.2 Iu | ||||
| 2,0+2,0(1/sin9 - 1)% ** | 0.01 Iu < I < 0.02 Iu | ||||
| 8. Амплитудная | |||||
| погрешность | относительная | 0 1 I < I < 11 I | |||
| трансформаторов | ±0,5 | ||||
| тока, % | |||||
| 9. Угловая погрешность трансформаторов тока, градус | от - 180 до + 180 | абсолютная ±0,5 | 0.1 1н < I < 1.1 1н |
| 10. Текущее время | абсолютная ± 2 с/сутки | В диапазоне температур от 10 до 35 оС | |
| 11. Коэффициент n- | n от 2 до 63 | Не нормируется | Только для |
| ой гармонической | исполнения | ||
| составляющей | НЕВА-Тест 7304С | ||
| напряжения и тока, | |||
| % |
* для прибора с токоизмерительными клещами повышенной точности ТКВ.
** для прибора c токоизмерительными клещами обычной точности ТК.
*** для прибора c с блоком трансформаторов тока БТТ.
Отсутствия знаков *, **, *** означает, что данное значение действительно для приборов c любыми первичными преобразователями.
Дополнительная погрешность, вызываемая изменением влияющих величин по отношению к нормальным условиям по ГОСТ 31819.22-2012.
Таблица 5
| Влияющая величина | Пределы дополнительной относительной погрешности | |
| ТТ; ТКВ | ТК | |
| Изменение частоты | < ±0.1 % | < ±0.2 % |
| Температурный коэффициент, не более | ±0.01 %/°С | ±0.03 %/°С |
| Г армоники в цепях тока и напряжения | < ±0.4 % | < ±0.5 % |
| Изменение напряжения питания | < ±0.1 % | < ±0.2 % |
Общие технические характеристики Приборов приведены в таблице 6.
Таблица 6.
| Характеристика | Значение |
| Напряжение питания | 50 - 456 В |
| Потребляемая мощность от внешнего источника питания, не более, В-А | 50 |
| Среднее время наработки на отказ, не менее, ч | 90 000 |
| Средний срок службы, не менее, лет | 8 |
Прибор обеспечивает приведенные метрологические характеристики по истечении времени установления рабочего режима не более 15 минут.
Рабочие условия эксплуатации прибора:
Температура окружающего воздуха, °С Относительная влажность воздуха, %
от минус 25 до 45
до 95 при 25°С
от 84 до 106.7 (630 -800).
Атмосферное давление, кПа (мм рт. ст.)
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на щитке, закрепленном на корпусе прибора.
Комплектность приборов энергетика многофункциональных трехфазных НЕВА-Тест 7304 приведена в таблице 7.
Таблица 7
| Наименование | Обозначение | Кол-во |
| Прибор энергетика многофункциональный трехфазный НЕВА Т--- 7304 | ТАСВ.411722.004 | 1 шт. |
| Адаптер питания с кабелем | 1 шт. | |
| Комплект кабелей | 1 компл. | |
| Оптическая головка | 1 шт. | |
| Программное обеспечение «Энерго-СОФТ» | 1 диск | |
| Руководство по эксплуатации | ТАСВ.411722.004 РЭ | 1 экз. |
| Формуляр | ТАСВ.411722.004 ФО | |
| Методика поверки ** | ТАСВ.411722.004 МП | 1 экз. |
| Кейс для переноса и хранения | 1 шт. | |
| Дополнительные принадлежности*: | ||
| Клещи токоизмерительные различных номиналов | 3 шт. | |
| Блок трансформаторов тока различных номиналов | 1 шт. | |
* Дополнительные принадлежности поставляются в соответствии с договором поставки.
** Методика поверки высылается по запросу.
осуществляется по документу ТАСВ.411722.004 МП "Приборы энергетика многофункциональные трехфазные НЕВА-Тест 7304. Методика поверки ", утвержденному ФГУП «ВНИИМС» в марте 2015 г.
Основные средства поверки:
- установка автоматическая трёхфазная для поверки счётчиков электроэнергии НЕВА-Тест 3303Л класса точности 0,05 или аналогичная, со следующими основными техническими характеристиками: погрешность измерения тока: ± 0,1 в диапазоне от 50 мА до 100 А, погрешность измерения напряжения ± 0.1, погрешность измерения активной мощности
± 0,05 в диапазоне токов от 0,05 до 100 А.
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор- 3.1К» или аналогичный, со следующими основными техническими характеристиками: погрешность измерения активной мощности ± [0,015+0,005 |(Рн/Р) -1|];
погрешность измерения реактивной мощности ± [0,03+0,01 |(Q^Q) -1|];
- установка для проверки электрической безопасности GPI-725A, со следующими основными техническими характеристиками: испытательное постоянное напряжение 50В, 100 В, 500 В, 1000 В, диапазон измерений от 1 МОм до 10 ГОм, относительная погрешность (в диапазоне от 1МОм до 50 МОм) ± 0.05 .
Методика измерений изложена в Руководстве по эксплуатации " Приборы энергетика многофункциональные трехфазные НЕВА-Тест 7304. Руководство по эксплуатации ТАСВ.411722.004 РЭ".
Всего листов 7
Нормативные и технические документы, устанавливающие требования к приборам энергетика многофункциональным трехфазным НЕВА-Тест 7304
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц»;
ГОСТ Р 8.767-2011 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического тока до 100 А в диапазоне частот от 110-1 до 1106 Г ц»;
ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000Гц»;
Технические условия «Приборы энергетика многофункциональные трехфазные НЕВА-Тест 7304. ТАСВ.411722.004 ТУ».
