| Номер в госреестре | 60871-15 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-30.3 |
| Изготовитель | ЗАО "Связь инжиниринг М", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга УМ-30.3 (далее - устройства), предназначены для измерения и учёта энергоресурсов и времени автоматического сбора, накопления и передачи информации с приборов учета электрической энергии, дистанционного мониторинга, оперативного контроля состояния и управления оборудованием удаленного объекта.
Принцип действия устройства основан на сборе, обработке, хранении и передаче информации, поступающей со счетчиков электрической энергии с цифровыми и импульсными выходными сигналами (интерфейсами).
В устройстве предусмотрены локальные последовательные интерфейсы RS-232C, RS-485.
Устройство содержит следующие функциональные узлы:
- микроконтроллер,
- узел интерфейсов,
- внутренние часы (часы реального времени),
- GSM-модем,
- блок питания устройства и интерфейсов.
Микроконтроллер осуществляет сбор данных и управление GSM-модемом. Узел интерфейсов предоставляет возможность управления и обмена данными с внешними устройствами по интерфейсам RS-232, RS-485. Встроенный блок питания, в зависимости от исполнения, обеспечивает работу устройства от сети переменного или постоянного тока. Внутренние часы служат для фиксации показаний импульсных электросчетчиков (привязке ко времени) и регистрации событий. GSM-модем осуществляет связь с ЦП по каналам сотовой связи.
Устройство выпускается в трёх исполнениях:
- исполнение 1 - питание от источника переменного тока напряжением 220 В;
- исполнение 2- питание от источника постоянного тока напряжением 48 В;
- исполнение 3- питание от источника постоянного тока напряжением 12 В.
Внешний вид устройства приведен на рисунке 1.
Место для пломбировочной наклейки указано на рисунке 2.

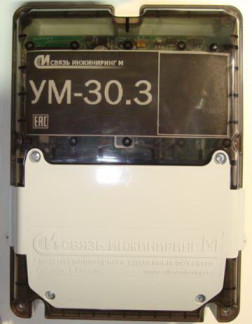

Внешний вид устройства Рисунок 1
Устройства имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Основные характеристики программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО УМ-30.3 |
| Номер версии (идентификационный номер ПО) | не ниже UM-30.3v.145 |
| Цифровой идентификатор ПО | 8c7d6ef54ce01defd0eff6d57eb1ac6e |
| Другие идентификационные данные (если имеются) | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Основные метрологические и технические характеристики счётчиков приведены в таблице 2.
Таблица 2
| Номинальное фазное напряжения однофазной двухпроводной сети (Исполнение 1), В | от 165 до 264 |
| Номинальное напряжение от источника постоянного тока (Исполнение 2), В | 48 от 18 до 75 |
| Номинальное напряжение от источника постоянного тока (Исполнение 3), В | 12 от 11 до 15 |
| Потребляемая мощность, Вт, не более | 15 |
| Пределы допускаемой относительной погрешности измерения количества импульсов, не более, % | ±1 на 10000 импульсов |
| Пределы допускаемой погрешности хода часов реального времени, не более, с/сутки | ± 2 |
| Количество опрашиваемых приборов | 5 |
| Г лубина хранения данных в энергонезависимой памяти | 12 месяцев |
| Рабочий диапазон температур, оС | от минус 40 до 55 |
| Относительная влажность воздуха при температуре 25оС, не более, % | 80 |
| Предельный диапазон температур транспортирования и хранения, °С | от минус 40 до 80 |
| Г абаритные размеры (высота, ширина, глубина) не более, мм | 283x194x92 |
| Масса не более, кг | 1,0 |
| Средняя наработка до отказа не менее, ч | 120 000 |
| Среднее время восстановления, не более, ч | 24 |
| Средний срок службы, лет | 20 |
Знак утверждения типа наносится на этикетку в разделе Свидетельство о поверке способом печати на самоклеющейся плёнке.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Таблица 3
| Наименование | Обозначение | Кол. |
| Устройство мониторинга УМ-30.3 | СВЮМ.468266.143 | 1 |
| Антенна | ADA-0086L | 1 |
| Руководство по эксплуатации Методика поверки 1 | СВЮМ.468266.143 РЭ | 1 |
| Этикетка | СВЮМ.468266.143 ЭТ | 1 |
| Примечания: 1. Методика поверки является Приложением к «Руководству по эксплуатации». Поставляется по отдельному соглашению, заключаемому в установленном порядке | ||
осуществляется согласно документу СВЮМ.468266.143РЭ (Приложение В) «Устройства мониторинга УМ-30.3. Руководство по эксплуатации», согласованному ФГУП «ВНИИМС» в марте 2015 года.
Основные средства поверки:
- частотомер Ч3-88 (Госреестр № 41190-09). Диапазон измерений (0,1-10-6-10) с, предел допускаемой абсолютной погрешности (|540-7Ч|+ Дур|+|Д1зап|+|То|) c;
- калибратор электрических сигналов Yokogawa CA-51 (Госреестр № 53468-13). Генерирование частотного и импульсного сигналов с абсолютной погрешностью ± 0,1 Гц.
- персональный компьютер с версиями программного обеспечения:
- операционная система Windows XP/2000;
- браузер Internet Explorer (версия не ниже 6.0).
Методика (методы) измерений приведены в руководстве по эксплуатации «Устройство мониторинга УМ-30.3». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к устройствам мониторинга УМ-30.3
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными.»
ТУ 4042-033-76426530 «Устройства мониторинга УМ-30.3. Технические условия».
