| Номер в госреестре | 60873-15 |
| Наименование СИ | Преобразователи ленточные первичные |
| Обозначение типа СИ | ПЛП |
| Изготовитель | ООО "АГАТ-ЭКО", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи ленточные первичные ПЛП (далее по тексту - ПЛП) являются чувствительными элементами и в составе фотоколориметрических измерительных преобразователей типа ДМК-21 обеспечивают измерения массовой концентрации паров компонентов ракетных топлив (окислителя - азотного тетраоксида, (далее О), - ПЛП-ЛИ2-Б, контроль ведется по двуокиси азота NO2; паров горючего гидразина N2H4, (далее А), - ПЛП-ЛИ1-А-А и несимметричного диметилгидразина N2H2(CH3)2, (далее Г), - ПЛП-ЛИ1-А-Г) в воздухе помещений наземных стационарных сооружений.
Конструктивно ПЛП состоит из хлопчатобумажной атласной ленты, пропитанной специальной композицией химических реактивов. Состав композиции определяет реакционные способности ПЛП и является специализированным для того или иного контролируемого химического соединения (или класса соединений). Лента намотана на катушку которая и устанавливается при эксплуатации в фотоколориметрический измерительный преобразователь. ПЛП являются средствами измерения циклического действия. При применении используемый участок ПЛП устанавливается в оптический и газовый тракты измерительного преобразователя.
Принцип действия ПЛП основан на нормированном воспроизведении относительного изменения оптического свойства (коэффициента отражения на определенной длине волны светового излучения) участка ПЛП при его экспонировании контролируемым продуктом в течение определенного интервала времени и соответствующего действующему значению концентрации контролируемого компонента. Причиной изменения коэффициента отражения является протекание химической реакции между измеряемым продуктом и композицией химических реактивов, которой пропитан первичный ленточный преобразователь (лента индикаторная). Продукты реакции имеют цвет, отличающийся от цвета исходной композиции, и изменение оптических свойств количественно связано с количеством этих продуктов, то есть с концентрацией измеряемого продукта, длительностью протекания реакции (экспозиционного продува), температурой в зоне реакции. Экспонирование выполняется путем продувки анализируемой газовой пробы сквозь ленту первичного преобразователя в направлении из газовой камеры фотоблока.
При этом экспонирование осуществляется в один или два этапа, в каждом из которых выполняется преобразование по общей формуле:
где
Кплп - относительное изменение коэффициента отражения экспонированного участка ПЛП при концентрации Си, измеренное фотоколориметром измерительного преобразователя, ПДК;
Си - значение измеряемой концентрации, ПДК;
A - номинальный фотометрический коэффициент преобразования значения измеряемой концентрации в отношение коэффициентов отражения участка ПЛП после и до экспонирования;
Кч - коэффициент преобразования, устанавливается для каждого экземпляра
ПЛП.
Значение коэффициента преобразования должно указываться в этикетке ПЛП. Результаты измерений, представляются числом в единицах предельно допустимой концентрации (ПДК) для каждого компонента. Значения ПДК соответствуют требованиям ГОСТ 12.1.005-1988.

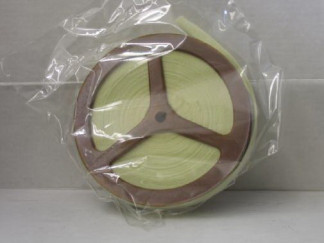

Внешний вид ПЛП приведен на рисунке 1.
Рисунок 1. Внешний вид ПЛП.
Метрологические и технические характеристики ПЛП приведены в таблице 1.
Таблица1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений ПЛП, ПДК санитарных норм | от 0,5 до 10,0 |
| рабочей зоны.* | |
| Пределы допускаемой основной погрешности ПЛП:* | |
| - пределы допускаемой абсолютной погрешности для ПЛП-ЛИ 1-А-А в диапазоне измерений от 0,5 до 1,0 ПДК, | ±0,25 |
| ПДК | |
| - пределы допускаемой относительной основной | |
| погрешности для ПЛП-ЛИ1-А-А в диапазоне измерений от 1,0 до 10,0 ПДК, % | ±19 |
| - пределы допускаемой абсолютной погрешности для ПЛП-ЛИ1-А-Г в диапазоне измерений от 0,5 до 1,0 ПДК, | ±0,15 |
| ПДК | |
| - пределы допускаемой относительной основной | |
| погрешности для ПЛП-ЛИ1-А-Г в диапазоне измерений от 1,0 до 10,0 ПДК, % | ±14 |
| Наименование параметра или характеристики | Значение характеристики |
| - пределы допускаемой абсолютной погрешности для ПЛП-ЛИ2-Б в диапазоне измерений от 0,5 до 1,0 ПДК, ПДК | ±0,15 |
| - пределы допускаемой относительной основной погрешности для ПЛП-ЛИ2-Б в диапазоне измерений от 1,0 до 10,0 ПДК, % | ±14 |
| Пределы допускаемых дополнительных погрешностей, вызванных изменением относительной влажности газовой смеси от номинального значения 65% при 20 °С в диапазоне рабочих условий эксплуатации, в долях от значения основной погрешности составляют:* - для ПЛП-ЛИ1-А-Г и ПЛП-ЛИ2-Б на 10 % относительной влажности | ± 0,1 |
| - для ПЛП-ЛИ 1-А-А на 10 % относительной влажности | ± 0,15 |
| Значение коэффициента преобразования Кч * | от 0,7 до 1,5 |
| Длина индикаторной ленты в катушке, м | 16±1 |
| Ширина ленты, мм | 13,5±0,5 |
| Толщина ленты, мм | 0,4 ±0,05 |
| Масса ПЛП, кг, не более | 0,16 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность при температуре 20 °С, % | от 30 до 80 |
| - атмосферное давление окружающей среды, кПа | от 86 до 106 |
Примечание: * метрологические характеристики приведены для ПЛП эксплуатируемой в составе комплекса поверочного ДМК-Э.
Срок сохранения характеристик ПЛП не менее 15 месяцев момента его изготовления, в том числе 12 месяцев эксплуатации с установки ПЛП в измерительный преобразователь.
в герметичной упаковке с даты вскрытия упаковки и
наносится методом компьютерной графики на титульный лист этикетки.
Комплект поставки ПЛП приведен в таблице 2. Таблица 2
| Наименование | Количество |
| 1 ПЛП | 1 |
| 2 Этикетка, ТЛИЯ.413342.003 ЭТ | 1 |
| 3 Упаковка | 1 |
осуществляется по документу ТЛИЯ.413342.001 ДЛ «Инструкция. Преобразователи ленточные первичные (ПЛП). Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25.12.2014 г.
Основные средства поверки:
- комплекс поверочный ДМК-Э (Рег. № 39404-08), пределы допускаемой относительной систематической составляющей погрешности для продуктов «О» и «Г» ± 11,5%, для продукта «А» ± 17,5%, предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности (5) 2,0 %;
- комплекс газоаналитический поверочный РЭКРТ №1 (Рег. № 24289-03), пределы допускаемой относительной погрешности воспроизведения концентрации КРТ в диапазоне от 05 до 10 ПДК: для продуктов «О» и «Г» ± 10,0%, для продукта «А» ± 15%.
А2.840.000 РЭ «Преобразователи измерительные ДМК-21» «Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям ленточным первичным ПЛП
1. ГОСТ 8.578-2008 ГСИ. «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2. ТЛИЯ.413342.001 ТУ «Преобразователи ленточные первичные ПЛП». «Технические условия».
