| Номер в госреестре | 60882-15 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 2*Pt100-S |
| Изготовитель | "Kjaerulf Pedersen a/s", Дания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые модели 2*Pt100-S (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры упорного подшипника дымососа.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде 2-х платиновых ЧЭ в защитной оболочке из нержавеющей стали с присоединительными проводами в тефлоновом кабеле, оснащенном пружиной для защиты от перегиба. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Монтаж ТС осуществляется при помощи подвижного штуцера с пружиной.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

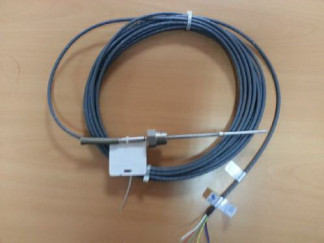

Фотография внешнего вида ТС представлена на рисунке 1.
Метрологические и технические характеристики ТС представлены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от 0 до плюс 250 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,30+0,005|ф |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм | 4 |
| Длина ТС, мм | 220 |
| Длина монтажной части ТС, мм | 60 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 40 до плюс 180; 95 |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
Термопреобразователь сопротивления платиновый модели 2*Pt100-S 2 шт.
Паспорт 2 экз.
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с преде лами допускаемой основной абсолютной погрешности измерения сопротивления ±(10- R+5 10- ), где R - измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500 В.
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 2*Pt100-S.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2*Pt100-S
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры; ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
