Весы платформенные для взвешивания длинномерного металлопроката ВПДМ, 60890-15

Назначение

Весы платформенные для взвешивания длинномерного металлопроката ВПДМ (далее -весы) предназначены для статического взвешивания изделий сортового и фасонного металлопроката на предприятиях промышленности, сельского хозяйства и торговых предприятиях.

Описание

Конструктивно весы состоят из грузоприемной платформы (ГПП), в четырех углах которой вмонтированы узлы встройки с датчиками весоизмерительными тензорезисторными (далее ДВТ) и индикатора весового БОС ДСТ ВП.

Грузоприемная платформа представляет собой сварную рамную конструкцию, выполненную из элементов фасонного металлопроката (конструкционная сталь). В продольном направлении ГПП через одинаковые промежутки вварены ограничительные ложементы с трапецеидальным сечением, обеспечивающим удобное размещение взвешиваемого металлопроката. Грузоприемная платформа опирается по углам на четыре узла встройки. В конструкции ГПП предусмотрены узлы отбойников, ограничивающие перемещение ГПП в продольном и поперечном направлениях, а также препятствующие случайному опрокидыванию ГПП при экстремальных внешних воздействиях.

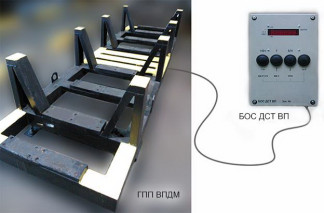

Внешний вид ВПДМ (грузоприемная платформа ВПДМ и БОС ДСТ ВП) показан на рисунке 1.

Управление процессом взвешивания осуществляется при помощи блока БОС ДСТ ВП, основой конструкции которого является корпус размером 300 х 200 х 80 мм, состоящий из коробки и крышки. Крышка крепится к коробке четырьмя винтами и имеет специальное резиновое уплотнение, что обеспечивает степень защиты корпуса IP66 от влияния внешних неблагоприятных воздействий.

В нижней панели коробки установлен разъем «ДСТ» для подключения к БОС ДСТ ВП грузоприемной платформы весов. Кроме того, на нижней панели корпуса расположены разъем сетевого питания «~220», держатель предохранителя «1А», тумблер включения напряжения питания сети «Вкл.» и разъем последовательного интерфейса «RS-232».

На крышке БОС ДСТ ВП располагается плата индикации и четыре кнопки управления прибором: «®0—», «Тара», «Брутто/Нетто» и « ».

В весах используются ДВТ типа HLC производства HBM, Г ермания.

Внешний вид БОС ДСТ ВП показан на рисунке 2.

Рис.2 БОС ДСТ ВП

Принцип работы весов основан на воздействии массы груза на грузоприемную платформу (ГПП) весов. В результате этого воздействия выходной электрический сигнал тензодатчиков (Д1, Д2, Д3, Д4) изменяется пропорционально массе груза. Сигналы с четырех ДВТ суммируются в клеммной балансировочной коробке. Суммарный сигнал поступает на индикатор весовой БОС ДСТ ВП, в котором преобразовывается в цифровой код, многократно усредняется, обрабатывается, и значение массы груза индицируется на цифровом дисплее БОС ДСТ ВП.

ГПП - грузоприемная платформа;

Д1 - Д4 - тензорезисторные датчики;

БОС ДСТ ВП - индикатор весовой.

Рис.3 Структурная схема ВПДМ.

Информация о массе по последовательному интерфейсу RS-232 может быть передана на ПЭВМ, а также распечатана на принтере.

Программное обеспечение (ПО) ВПДМ реализовано аппаратно и является встроенным. ПО ВПДМ согласно Р 50.2.077—2014 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части БОС ДСТ ВП; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции.

Корпус БОС ДСТ ВП опломбирован двумя заводскими голографическими наклейками, которые разрушаются при попытке вскрытия крышки. Схема опломбирования представлена на рисунке 4. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы БОС ДСТ ВП отображается при включении на его индикаторе. Кроме того, номер версии основной программы БОС ДСТ ВП отображается на наклейке, помещенной на корпусе микроконтроллера, расположенного внутри корпуса БОС ДСТ ВП и не может быть изменен без нарушения пломбы. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров устанавливается административный пароль, защищающий коэффициенты БОС ДСТ ВП от несанкционированного изменения.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Примечание: Х — элемент в обозначении версии ПО, обозначающий метрологически незначимую часть

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой стороне рамы ГПП ВПДМ.

Комплектность

Таблица 3

Поверка

Поверка ВПДМ осуществляется в соответствии с документом МП 60890-15 «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 апреля 2015 г.

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

ЭВ ВПДМ01.00 РЭ «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к весам платформенным для взвешивания длинномерного металлопроката ВПДМ

ТУ 4274-039-45081993-15 «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Технические условия».
