| Номер в госреестре | 60893-15 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | HDO, WaveJet, WaveSurfer |
| Изготовитель | "Teledyne LeCroy, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий HDO, WaveJet, WaveSurfer (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. В зависимости от модификации осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы ввода/вывода.
Осциллографы серии HDO изготавливаются в виде модификаций HDO4104R, HDO4104R-MS, HDO6104R, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R.
Осциллографы серии WaveJet изготавливаются в виде модификаций WaveJet Touch 334R, WaveJet Touch 354R.
Осциллографы серии WaveSurfer изготавливаются в виде модификаций WaveSurfer 10R, WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R.
Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками, функциональностью.
Модификации HDO4104R-MS, HDO6104R-MS имеют в своем составе цифровой логический анализатор (16 каналов). Модификации WaveSurfer 10R, HDO4104R, HDO6104R, HDO8038R, HDO8058R, HDO8108R, WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R имеют возможность опциональной установки логического анализатора.
Модификации WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R имеют возможность опциональной установки генератора сигналов.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный ЖКИ.

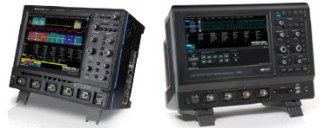

Конструктивно осциллографы выполнены в виде компактного моноблока.
На передней панели приборов расположен ЖКИ, входы аналоговых каналов, вход внешней синхронизации, входы цифрового логического анализатора, выход компенсатора пробника, разъемы интерфейса USB, клавиатура.
В зависимости от модификации осциллографы могут иметь дополнительные служебные интерфейсы для связи с периферийными устройствами - вход/выход опорной частоты, выход допускового контроля, вход микрофона, линейных вход, выход на внешние динамики, а также различные интерфейсы дистанционного управления и вывода данных -Ethernet, USB, SVGA, DVI, HDMI, GPIB, которые могут располагаться или на задней или боковой панелях прибора.
Для предотвращения несанкционированного доступа приборы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Серия HDO | |
| Идентификационное наименование ПО | Отсутствует |
| Номер версии (идентификационный номер ПО) | Не ниже 7.3.0.5 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Серия WaveJet | |
| Идентификационное наименование ПО | Отсутствует |
| Номер версии (идентификационный номер ПО) | Не ниже 1.03 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Серия WaveSurfer | |
| Идентификационное наименование ПО | Отсутствует |
| Номер версии (идентификационный номер ПО) | Не ниже 7.3.0.5 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Число входных аналоговых каналов | WaveSurfer 3022R | 2 |
| HD04104R, HD04104R-MS, HD06104R, HD06104R-MS, WaveSurfer 10R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R, WaveJet Touch 334, WaveJet Touch 354R | 4 | |
| HD08038R, HD08058R, HD08108R | 8 | |
| Максимальная частота дискретизации в реальном времени на канал /в режиме объединения каналов | HD04104R, HD06104R, HD04104R-MS, HD06104R-MS, HD08038R, HD08058R, HD08108R | 2,5 ГГц на каждый канал |
| WaveSurfer 10R | 5 ГГц на каждый канал/ 10 ГГц в режиме объединения | |
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | 2 ГГц на каждый канал/ 4 ГГц в режиме объединения | |
| Характеристика | Значение | |
| WaveJet Touch 334R, WaveJet Touch 354R | 1 ГГц на каждый канал/ 2 ГГц в режиме объединения | |
| Длина записи | HDO4104R-MS | 12,5 МБ на канал (25 МБ - опция) |
| HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | 50 МБ на канал (100 МБ и 250 МБ - опция) | |
| WaveSurfer 10R | 10 Мб на канал (16 Мб - опция) | |
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | 10 МБ на канал | |
| WaveJet Touch 334R, WaveJet Touch 354R | 2,5 МБ на канал | |
| Канал вертикального отклонения | ||
| Входной импеданс | 1 МОм ± 2 %/16 пФ; 50 Ом ± 2 % | |
| Максимальное входное напряжение | 5 В (по входу 50 Ом); 400 В (по входу 1 МОм) | |
| Разрешение по вертикали | HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | 12 бит |
| WaveSurfer 10R, WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R, WaveJet Touch 334R, WaveJet Touch 354R | 8 бит | |
| Диапазон установки коэффициентов отклонения (Ко) | HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R, WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | от 1 мВ/дел до 1 В/дел (по входу 50 Ом) от 1 мВ/дел до 10 В/дел (по входу 1 МОм) |
| WaveJet Touch 334R, WaveJet Touch 354R | от 2 мВ/дел до 2 В/дел (по входу 50 Ом) от 2 мВ/дел до 10 В/дел (по входу 1 МОм) | |
| WaveSurfer 10R | от 2 мВ/дел до 1 В/дел (по входу 50 Ом) от 2 мВ/дел до 10 В/дел (по входу 1 МОм) | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, при исм = 0 В, где исм -уровень постоянного смещения осциллографа | HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | ± (0,005-8 [дел]-КО [В/дел]+ 1 мВ), |
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | ± (0,015-8 [дел]-КО [В/дел]+ 1 мВ) - для Ко> 5 мВ/дел, ± (0,025-8 [дел]-КО [В/дел]+ 1 мВ) - для 5 мВ/дел < Ко < 5В/дел | |
| WaveJet Touch 334R, WaveJet Touch 354R | ± (0,015-иизм + 0,005-8[дел]-КО + 0,001 мВ), | |
| Характеристика | Значение | |
| где Цизм - измеренное значение | ||
| Время нарастания переходной характеристики, не более | WaveSurfer 3022R, WaveSurfer 3024R | 1,75 нс |
| HDO8038R, WaveSurfer 3034R, WaveJet Touch 334R | 1 нс | |
| HDO8058R, WaveJet Touch 354R | 700 пс | |
| WaveSurfer 3054R | 800 пс | |
| WaveSurfer 3074R | 550 пс | |
| HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8108R | 450 пс | |
| WaveSurfer 10R | 350 пс | |
| Полоса пропускания по уровню минус 3 дБ, не менее | WaveSurfer 3022R, WaveSurfer 3024R | 200 МГц |
| HDO8038R, WaveSurfer 3034R, WaveJet Touch 334R | 350 МГц | |
| HDO8058R, WaveSurfer 3054R, WaveJet Touch 354R | 500 МГц | |
| WaveSurfer 3074R | 750 МГц | |
| HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8108R, WaveSurfer 10R | 1 ГГц | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки (КР) 1) | HDO4104R, HDO4104R-MS, | от 200 пс/дел до 1250 с/дел |
| HDO6104R, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | от 20 пс/дел до 5000 с/дел | |
| WaveSurfer 10R | от 200 пс/дел до 1000 с/дел | |
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R | от 2 нс/дел до 50 с/дел | |
| WaveSurfer 3054R, WaveSurfer 3074R, WaveJet Touch 334R | от 1 нс/дел до 50 с/дел | |
| WaveJet Touch 354R | от 500 пс/дел до 50 с/дел | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | ± 2,5-10"6 |
| WaveSurfer 10R | ± 5-10"6 | |
| WaveSurfer 3022R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R, WaveJet Touch 334R, WaveJet Touch 354R | ± 10-10"6 | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Т Аизм | HDO4104R, HDO6104R, HDO4104R-MS, HDO6104R-MS, HDO8038R, HDO8058R, HDO8108R | ± (0,06/Едискр+2,5-10"6-Тизм) |
| WaveSurfer 10R | ± (0,06/Едискр+5-10"6-Тизм) | |
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R, WaveJet Touch | ± (0,06/Едискр+10-10-6-Тизм) | |
| Характеристика | Значение | ||
| 334R, WaveJet Touch 354R | |||
| Цифровой логический анализатор (для моделей имеющих логический анализатор) | |||
| Число входных цифровых каналов | WaveSurfer 10R | 18 (с опцией MS-250) 18 или 36 (с опцией MS-500) | |
| HD04104R-MS, HD06104R-MS | 16 | ||
| HD04104R, HD06104R, HD08038R, HD08058R, HD08108R, WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | 16 (с установленной опцией) | ||
| Максимальная частота дискретизации на каждый канал | 1,25 ГГц на каждый канал для 16-канального логического анализатора 1 ГГц на каждый канал для опции MS-250 2 ГГц на каждый канал для опции MS-500 | ||
| Пороговые уровни срабатывания | TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем | ||
| Пределы установки уровня срабатывания, определяемого пользователем | ± 10 В с шагом 20 мВ | ||
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания | ± (0,03 U + D) | ||
| Максимальное входное напряжение | ± 30 В (пиковое) | ||
| Общие технические характеристики | |||
| Напряжение и частота сети электропитания | От 100 до 240 В при частоте 45 - 400 Гц | ||
| Г абаритные размеры, не более | HD04104R, HD06104R, HD04104R-MS, HD06104R-MS, | 399,4x291,7x131,3 мм | |
| HD08038R, HD08058R, HD08108R | 417x374x280 мм | ||
| WaveSurfer 10R | 340x260x152 мм | ||
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | 350x220x145 мм | ||
| WaveJet Touch 334R, WaveJet Touch 354R | 330x190x124 мм | ||
| Масса, не более | HD04104R, HD06104R, HD04104R-MS, HD06104R-MS | 5,86 кг | |
| HD08038R, HD08058R, HD08108R | 12,3 кг | ||
| WaveSurfer 10R | 7,26 кг | ||
| WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R | 4,81 кг | ||
| WaveJet Touch 334R, WaveJet Touch 354R | 3,7 кг | ||
| Рабочие условия | |
| применения: | |
| - температура | |
| окружающего воздуха | от + 5 до + 40 °С |
| - относительная | |
| влажность воздуха | до 90 % при 30 °С |
Примечание: 1) - Для стандартной конфигурации, в режиме реального времени;
КО - установленный коэффициент отклонения, В/дел; иизм - измеренное значение напряжения, В;
Рдискр - частота дискретизации, Гц;
иП - установленный уровень срабатывания, В;
D - установленный гистерезис (от 100 мВ до 1,4 В с шагом 100 мВ).
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: пробник (по числу каналов), пробник для цифрового логического анализатора, кабель питания, руководство по эксплуатации, методика поверки.
осуществляется по документу МП 60893-15 «Осциллографы цифровые запоминающие серий HDO, WaveJet, WaveSurfer. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), стандарт частоты рубидиевый FS 725 (Госреестр № 31222-06), источник питания постоянного тока Б5.30/3 (Госреестр № 27834-04).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серий HDO, WaveJet, WaveSurfer
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
