Преобразователи виброскорости CV210, CV213, CV214 и VЕ210, 60895-15

Преобразователи виброскорости CV 210, CV 213, CV 214 и Vb 210 (далее -преобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60895-15
Наименование СИ	Преобразователи виброскорости
Обозначение типа СИ	CV210, CV213, CV214 и VЕ210
Изготовитель	"Meggitt SA", Швейцария
Год регистрации	2015
Срок свидетельства	15.09.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Преобразователи виброскорости CV 210, CV 213, CV 214 и 'УЕ 210 (далее -преобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.

Описание

Принцип работы преобразователей виброскорости CV 210, CV 213, CV 214 и Vb 210 состоит в преобразовании механических колебаний контролируемого объекта в помехоустойчивый электрический сигнал с целью измерения виброскорости.

Преобразователи состоят из датчика виброскорости и удлинительного кабеля. Чувствительный элемент датчика виброскорости представляет собой катушку, движущуюся вокруг постоянного магнита, который генерирует напряжение прямо пропорциональное скорости колебаний. При перемещении катушки относительно постоянного магнита витки катушки взаимодействуют с постоянным магнитным полем. За счет этого взаимодействия в катушке индуцируется ток, величина которого пропорциональна скорости перемещения катушки относительно магнита.

Преобразователи CV 213, CV 214 и VE 210 имеют встроенные усилители сигналов, а преобразователи CV 210 всегда используются с усилителем сигнала IVC 632. Преобразователи CV 213 предназначены для применения в условиях высоких температур.

Преобразователи CV 213 имеют маркировку взрывозащиты 0ExiaIICT6.. Т2, преобразователи CV 214 имеют маркировку взрывозащиты 0ExiaIICT6.. Т4.

Преобразователи виброскорости CV 210, CV 213, CV 214 и Vb 210 выпускаются под товарным знаком Vibro-Meter.

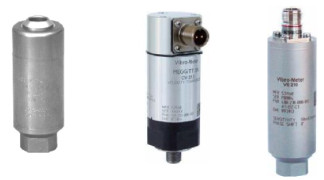

Внешний вид преобразователей виброскорости CV 210, CV 213, CV 214 и 'VB 210 приведен на рисунке 1, внешний вид усилителя сигнала IVC 632 приведен на рисунке 2.

Технические характеристики

Таблица 1

Наименование характеристики	Модификации
	CV 210	VE 210
	Значения
Диапазон измерения виброскорости, мм/с	от 0,1 до 100	от 1 до 100
Диапазоны рабочих частот, Гц	от 1 до 400	от 0,5 до 400
Номинальный коэффициент преобразования: мВ/(мм-с-1) мкАДмм-с"1)	50	50 50
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %	±5
Неравномерность амплитудно-частотной характеристики в диапазонах частот, не более: от 1 до 400 Гц от 0,5 до 3 Гц от 3 до 400 Гц	минус 3 дБ	минус 30%; + 5% ±5%
Нелинейности амплитудной характеристики в диапазонах измерения виброскорости, %, не более: от 0,1 до 400 мм/с от 1 до 10 мм/с от 10 до 100 мм/с	±2	±1 ±2
Относительный коэффициент поперечного преобразования, %, не более	5
Пределы допускаемого отклонение коэффициента преобразования от действительного значения в диапазоне рабочих температур, %/°С	±0,02
Напряжение питания, В	от 18 до 30
Нормальные условия: 0/'~' диапазон температур, С	22±5
Рабочие условия эксплуатации: диапазон рабочих температур преобразователя, 0С диапазон рабочих температур усилителя сигнала, 0С	от минус 40 до 100 от минус 25 до 70	от минус 25 до 80

Масса, г, не более:
преобразователя	290	400
усилителя сигнала	160
Габаритные размеры, мм, не более: преобразователя (диаметрхвысота) усилителя сигнала (длинахширинахвысота)	030x78 79,9x54,5x36,8	033x93,5

Таблица 2

Наименование характеристики	Модификации
	CV 213	CV 214
	Значения
Диапазон измерения виброскорости, мм/с	от 0,25 до 200
Диапазоны рабочих частот, Гц	от 10 до 1000
Номинальный коэффициент преобразования, мВ/(мм-с-1)	20
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %	±5
Неравномерность амплитудно-частотной характеристики в диапазоне частот, дБ, не более: от 10 до 30 Гц от 30 до 400 Гц от 400 до 1000 Гц	минус 3 ±0,5 минус 1
Нелинейности амплитудной характеристики, %, не более	±1
Относительный коэффициент поперечного преобразования, %, не более	10
Пределы допускаемого отклонение коэффициента преобразования от действительного значения в диапазоне рабочих температур, %/°С	±5
Напряжение питания, В	от 18 до 30
Нормальные условия: 0/'~' диапазон температур, С	22±5
Рабочие условия эксплуатации: диапазон рабочих температур, 0С	от минус 29 до 204	от минус 29 до 121
Масса, г, не более	400
Габаритные размеры, мм, не более: (диаметр x высота)	042,1x106,2	042,1x117

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя методом гравировки.

Комплектность

Преобразователь виброскорости 1 шт.

Усилитель сигнала IVC для модификации CV210 1 шт.

Кабельная сборка 1 компл. по согласованию с заказчиком

Руководство по эксплуатации 1 экз.

Поверка

осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

Сведения о методах измерений

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»

Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости CV 210, CV 213, CV 214 и УЕ 210

Техническая документация фирмы Meggitt SA, Швейцария.

ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».
