Весы электронные AW-5600, 60899-15

Назначение

Весы электронные AW-5600 (далее-весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.

Конструктивно весы состоят из корпуса, взвешивающего модуля, выполненного в виде платформы, терминала с дисплеем и клавиатурой управления, от одного до четырех маркирато-ров (принтер с устройством для ручной или автоматической аппликации этикетки), упаковочного механизма, для упаковки товара в пленку.

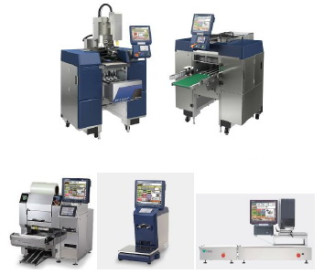

Весы имеют следующие конструктивные исполнения в зависимости от модификации упаковочного механизма и маркираторов:_

Весы имеют следующие устройства и функции:

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011 Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011 Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

-    устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011

T.2.7.5);

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

-    вычисление стоимости упакованных товаров по массе и цене;

-    вычисление стоимости штучных товаров по количеству и цене за штуку;

-    суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

-    программирование цен товаров и вызов их из энергонезависимой памяти весов.

-    запись и хранение в энергонезависимой памяти весов информации о товарах;

-    печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и

другими сведениями о нём, а также со штрих-кодом, могущим содержать значения из-

пимЬцхийчиыё cinru

меренной массы, рассчитанном стоимости;

- выдача отчета по расфасовке для отдельного товара и для всех товаров за день и за определенный период.

Место пломбировки весов, исключающее несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показано на рисунке 3. Опломбирование весов осуществляется путем установки проволочной пломбы на болт крышки переключателя режима.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной на материнской плате терминала АЦП. ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает АЦП, управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета массы получает от модуля обслуживания периферии значение АЦП и значения градуировочных констант и производит расчет массы, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета массы и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.

Идентификация и защита метрологически значимой части встроенного ПО весов производится с помощью отображаемого значения версии ПО, а также пломбирования весов. Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................средний (Ш).

Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности устройства установки на нуль ...................................±0,25е.

Показания индикации массы, кг, не более..........................................................................Мах + 9е.

Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max................4.

Диапазон первоначальной установки нуля, не более, % от Max..................................................20.

Диапазон особых температур, °С..............................................................................от 0 до плюс 35.

Относительная влажность, не более .................................................85 %, при температуре 40 °С.

Электрическое питание от сети переменного тока:

-    напряжением, В............................................................................................................от 187 до 242;

-    частотой, Гц.......................................................................................................................от 49 до 51.

Потребляемая мощность, В-А, не более .................................................................................... 1500.

Габаритные размеры (длина х ширина х высота), мм...........................................1465x1410x1535.

Масса весов, кг, не более.................................................................................................................450.

Средний срок службы, лет...............................................................................................................10.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы (исполнение по заказу) ...............................................................................1 комплект

Руководство по эксплуатации..............................................................................1 экз.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки - гири эталонные класса М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Сведения о методах измерений

приведены в документе «Весы электронные AW-5600. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к весам электронным AW-5600

1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».
