| Номер в госреестре | 60901-15 |
| Наименование СИ | Весы электронные торговые |
| Обозначение типа СИ | ФОРТ-Т |
| Изготовитель | ООО "Формула Торговли АТ", г.Ростов-на-Дону |
| Год регистрации | 2015 |
| Срок свидетельства | 22.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные торговые ФОРТ-Т предназначены для определения массы различных товаров в статическом режиме взвешивания.
Принцип действия весов электронных торговых ФОРТ-Т (далее весов или ФОРТ-Т) основывается на преобразовании деформации упругих элементов весоизмерительных тензо-резисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый электрический сигнал от датчиков поступает на вторичный преобразователь (индикатор или устройство весоизмерительное), имеющий аналогово-цифровой преобразователь. В индикаторе сигнал обрабатывается, и значение массы груза с указанием цены и стоимости отображается на цифровом табло.
Весы представляют собой цельную конструкцию, включающую в себя грузоприемное устройство с датчиками весоизмерительными тензорезисторными консольного типа, фирмы Xiamen City Connaught Shing Control Technology Co., Ltd., производства Китай, и электронную часть. Электронная часть осуществляет обработку измерительного сигнала, поступающего от тензодатчика, и представление результата взвешивания с указанием стоимости на основном дисплее и дисплее покупателя (задняя панель). На некоторых моделях дисплей покупателя устанавливается на прикрепленной стойке.
Весы электронные торговые ФОРТ-Т выпускаются в 3 модификациях, отличающихся набором дополнительных функций и внешним видом передней панели. Каждая из моделей может выпускаться в двух исполнениях в зависимости от расположения дисплея покупателя (либо на задней панели весов, либо на выносной стойке).
Обозначение модели весов: ФОРТ-Т XXX (Z;d)B, где:
ФОРТ-Т - наименование типа весов;
XXX - номер модели (отличаются набором дополнительных функций);
Z - значение Max в килограммах;
d - цена деления в граммах;
B - исполнение с выносной стойкой.

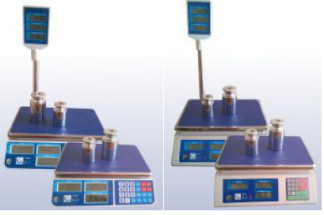

Внешний вид весов электронных торговых ФОРТ-Т и применяемых датчиков весоизмерительных тензорезисторных представлены на рисунках 1 и 2.
Маркировка весов выполнена в виде таблички, закрепленной на боковой стенке корпуса весов, на которой нанесены следующие данные (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- знак утверждения типа;
- обозначение модели весов в виде «ФОРТ-Т XXX (Z;d)B»;
- класс точности весов по ГОСТ OIML R 76-1-2011 в виде «(III)»;
- значение максимальной нагрузки (Т.3.1.1) в виде Мах: ......;
- значение минимальной нагрузки (Т.3.1.2) в виде Min:........;
- цена поверочного деления (Т.3.2.3) в виде е =........;
- максимальное значение диапазона выборки массы тары (7.1.2) в виде Т =........;
- серийный номер;
- год (дата) выпуска;
- обозначение технических условий;
- наименование (товарный знак) предприятия-изготовителя.
На электронной плате весов располагается «джампер», который необходимо переставить для перехода весов в режим «калибровка». Ограничение доступа к «джамперу» осуществляется пломбировкой как минимум одного из винтов, соединяющих элементы корпуса весов. Схема пломбировки представлена на рисунке 3.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Лист № 3 Всего листов 5
Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка («джампер») для доступа к меню калибровки.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО-Форт |
| Номер версии (идентификационный номер) ПО | для моделей ФОРТ-Т 870 01; для моделей ФОРТ-Т 918 02; для моделей ФОРТ-Т 586 03. |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Класс точности весов по ГОСТ OIML R 76-1-2011.......................................................средний (III).
Максимальная нагрузка, Max, кг........................................................................................................32.
Минимальная нагрузка Min, кг..........................................................................................................0,1.
Действительная цена деления, d, г.......................................................................................................5.
Поверочный интервал, e, г....................................................................................................................5.
Число поверочных интервалов, n...................................................................................................6400.
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е):
от Min до 500е включ......................................................................................................±0,5 (1,0);
св. 500е до 2000е включ.................................................................................................±1,0 (2,0);
св. 2000е до Max включ..................................................................................................±1,5 (3,0).
Пределы допускаемой погрешности устройства установки нуля, в поверочных делениях е, не
более..................................................................................................................................................±0,25.
Реагирование (порог чувствительности), в поверочных делениях е...........................................1,4.
Невозврат к нулю, в поверочных делениях е...............................................................................±0,5.
Предписанные предельные значения температуры (п. 3.9.2.1
ГОСТ OIML R 76-1-2011), °С.......................................................................от минус 10 до плюс 40.
Параметры электропитания:
- от сети переменного тока.................................................................................от 187 до 242 В;
от 49 до 51 Гц;
- от аккумуляторных батарей...........................................................................................4±0,4 В.
Потребляемая мощность, В • А, не более............................................................................................15.
Масса весов, кг, не более.......................................................................................................................7.
Габаритные размеры грузоприемного устройства (ГПУ), (дхш) мм,................................330*225.
Габаритные размеры весов, мм, не более:
- длина.........................................................................................................................................400;
- ширина.....................................................................................................................................400;
- высота.......................................................................................................................................150.
Вероятность безотказной работы за 2000 ч.....................................................................................0,9.
Средний срок службы, лет, не менее...................................................................................................5.
Знак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на боковой стенке корпуса весов и на титульный лист эксплуатационной документации методом типографской печати.
| Наименование | Количество |
| Весы электронные торговые ФОРТ-Т | 1 шт. |
| Блок питания/Провод питания | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Комплект упаковки | 1 шт. |
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 6 «Подготовка к работе» «Весы электронные торговые ФОРТ-Т. Руководство по эксплуатации».
Основные средства поверки: гири класса точности М1 или М1-2 по ГОСТ OIML R 111-1-2009.
Нормативные и технические документы, устанавливающие требования к весам электронным торговым ФОРТ-Т
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. ТУ 4274-001-14534314-2014 «Весы электронные торговые ФОРТ-Т. Технические условия».
| Зарегистрировано поверок | 52110 |
| Поверителей | 180 |
| Актуальность данных | 19.11.2024 |
