Компараторы массы XPE, XP, XS, MS, 60902-15

Назначение

Компараторы массы XPE, XP, XS, MS (далее - компараторы), предназначены для статического измерения массы гирь (специальных грузов).

Описание

Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.

Компараторы модификаций XPE2U, XP2U, XPE6U, XP6U, XPE6, XP6, XPE26C, XPE56C, XPE205, XPE205CDR, XS205DU, XPE505C, XPE204, XS204, XS204SX, XPE504, XPE2004SC, XS2004SX, XPE5004SC, XPE1203S, XPE2003SC, XPE5003SC, XS5003SXDR, XPE10003SC, XPE26003LC, XS26003LX, XPE64003LC, XS64003LХ оснащены ветрозащитной витриной.

Компараторы снабжены следующими устройствами и функциями:

-    устройство установки по уровню с индикатором уровня;

-    устройство первоначальной установки нуля;

-    устройство слежения за нулем;

-    полуавтоматическое устройство установки нуля;

-    запоминающее устройство;

-    автоматическое устройство юстировки чувствительности встроенным грузом;

-    индикация стабильности показаний;

-    статистическая обработка результатов измерений.

Компараторы оснащены последовательным интерфейсом RS232C, а также могут быть дополнительно оснащены интерфейсами Ethernet, LocalCan, Bluetooth, MiniMettler, PS/2 для подключения различных периферийных устройств.

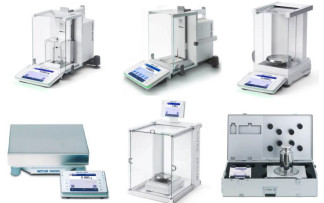

Общий вид компараторов представлен на рисунках 1, 2, 3 и 4.

Обозначение исполнения модификаций имеет вид: [Yi](E)[Y2][Y3](U)(S)(TS)(L)(T)(C)(DR)(DU)(X), где Y1 - условное обозначение конструкции:

XP - профессиональный уровень;

XS - стандартный уровень;

MS - базовый уровень;

E - если присутствует в моделях компараторов с расширенной функциональностью: цветовой индикацией состояния, обнаружением статического заряда;

Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;

Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

S, TS, L - условное обозначение размера платформы компаратора;

C - условное обозначение модификаций компараторов со встроенным специализированным программным обеспечением и/или самоцентрирующимся грузоприемным устройством;

DR, DU - условное обозначение модификаций компараторов со вспомогательным цифровым показывающим устройством с отличающимся делением;

Т - условное изображение модификаций компараторов с транспортным кейсом-весовым столом;

X - условное обозначение модификаций компараторов во взрывобезопасном исполнении.

Компараторы отличаются исполнением корпуса, терминала, грузоприемной платформы и выпускаются в исполнениях модификаций, приведенных в таблице 1.

Таблица 1

Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 5.

Программное обеспечение

Программное обеспечение (ПО) компараторов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе компаратора показано на рисунке 5. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении компараторов.

Идентификационные данные ПО приведены в таблице 2.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Значения максимальной нагрузки (Мах), действительной цены деления (d), среднего квадратического отклонения показаний, номинальных масс сличаемых гирь и классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009 для исполнений модификаций компараторов приведены в таблице 3.

Масса и габаритные размеры исполнений модификаций компараторов приведены в таблице 4.

Таблица 4

-    диапазон рабочих температур, °С .................................................................................от 10 до 30;

-    изменение температуры окружающего воздуха во время измерения, не более .... 0,5 °С/24 ч;

-    относительная влажность воздуха, %...........................................................................от 40 до 80.

Электрическое питание от сети переменного тока:

-    напряжением, В...........................................................................................................от 187 до 242;

-    частотой, Гц......................................................................................................................от 49 до 51.

Потребляемая мощность, ВА, не более........................................................................................ 60.

Средний срок службы, лет ............................................................................................................ 10.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе компаратора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Компаратор ............................................................................................................... 1 шт.

2.    Руководство по эксплуатации.................................................................................1 экз.

3.    Адаптер сетевого питания.......................................................................................1 шт.

4.    Методика поверки....................................................................................................1 экз.

Поверка

осуществляется по документу МЦКЛ.0166.МП «Компараторы массы ХРЕ, ХР, XS, MS. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 15.04.2015 г.

Идентификационные данные, а также процедура идентификации ПО приведены в руководстве по эксплуатации на компараторы.

Основные средства поверки: гири, соответствующие классам точности Е1, Е2, F1, F2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

изложены в документе «Компараторы массы ХРЕ, ХР, XS, MS. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к компараторам массы XPE, XP, XS, MS

1    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы»

2    Техническая документация фирмы-изготовителя
