| Номер в госреестре | 60903-15 |
| Наименование СИ | Весы электронные лабораторные неавтоматического действия |
| Обозначение типа СИ | X |
| Изготовитель | "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 02.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные лабораторные неавтоматического действия X (далее - весы) предназначены для статического измерения массы.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналогоцифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Некоторые модели весов с действительной ценой деления до 1 мг оснащаются ветрозащитной витриной.

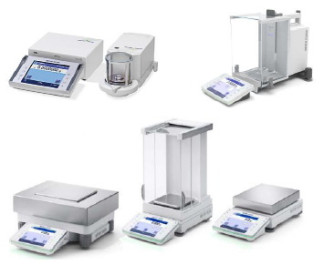

Внешний вид весов модификации ХР показан на рисунке 1, модификации XS - на рисунке 2, а модификации ХУ - на рисунке 3.
В»
■
Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- совмещенные устройство установки нуля и уравновешивания тары (4.6.9);
- устройство тарирования (выборки массы тары) (Т.2.7.4);
- устройство предварительного задания массы тары (T.2.7.5);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство индикации отклонения от нуля (п.4.5.5.);
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (4.13.9);
- вспомогательное цифровое показывающее устройство с отличающимся делением
(3.4.1).
- взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, микрограмм, карат (2.1).
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- статистическая обработка;
- вычисление процентных соотношений;
Весы имеют последовательный защищенный интерфейс передачи данных RS-232. Питание весов осуществляется от сети переменного тока.
Весы выпускаются однодиапазонными и двухинтервальными.
Обозначение исполнения модификаций весов имеет вид:
X[Y1](E)[Y2][Y3](U)SL(T)(X)(DR)(DU)(D5)(C)(Q)(PC), где Х - обозначение типа;
Y1 - условное обозначение конструкции:
P - профессиональный уровень;
S - стандартный уровень;
V - базовый уровень;
E - присутствует в весов с расширенной функциональностью: цветовой индикацией состояния, обнаружением статического заряда;
Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 4 цифр;
Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;
S, L - условное обозначение размера платформы весов;
U - условное обозначение исполнения весов с d = 0,1 мкг;
T - условное обозначение исполнения весов с транспортным кейсом-весовым столом;
X - условное обозначение исполнения во взрывобезопасном исполнении;
DR /DU/D5 - условное обозначение исполнения весов со вспомогательным цифровым показывающим устройством с отличающимся делением;
Q - условное обозначение исполнения весов, предназначенных для подключения автоматических дозаторов сыпучих веществ и жидкостей.
PC - условное обозначение исполнения весов с испарительной ловушкой, предназначенных для калибровки пипеток.
Весы отличаются исполнением корпуса, терминала, грузоприемной платформы и выпускаются в исполнениях модификаций, приведенных в таблице 1.
Таблица 1
| Исполнение | Исполнение | Исполнение |
| модификации XP | модификации XS | модификации XV |
| XP2U, XPE2U | - | - |
| XP6U, XPE6U | - | - |
| XP6, XPE6 | XS3DU, XSE3DU | - |
| Исполнение | Исполнение | Исполнение |
| модификации XP | модификации XS | модификации XV |
| XPE26, XP26PC, XPE26PC | - | - |
| XPE56Q, XPE56 | - | - |
| XPE26DR | - | - |
| XPE56DR | - | - |
| XPE106D5 | - | - |
| XPE206DR | - | - |
| XPE105 | XS105 | - |
| XPE205 | - | - |
| XPE505 | - | - |
| XPE105DR | XSE105DU, XS105DU | XVE105DU |
| XPE205DR | XSE205DU, XS205DU | XVE205DU |
| - | XS225DU | - |
| - | XS64 | - |
| - | XSE104, XS104 | XVE104 |
| XPE204 | XSE204, XS204 | XVE204 |
| XPE304 | XS304 | - |
| XPE504, XP504 | - | - |
| - | XS204DR | - |
| XPE204S | XS204SX | - |
| XP404S, XPE404S | - | - |
| XPE303S | XS303S | - |
| XPE603S | XS603S, XS603SX | - |
| XPE603SDR | - | - |
| XP1203S, XPE1203S | XS1203S | |
| XPE3003S | - | - |
| XPE3003SD5 | - | - |
| XPE5003S | - | - |
| - | XS5003SXDR | - |
| XPE6003SD5 | - | - |
| XPE1202S | XS1202S | - |
| XPE2002S | XS2002S | - |
| XPE4002S | XS4002S | - |
| XPE6002S | XS6002S, XS6002SX | - |
| XPE6002SDR | XS6002SDR | - |
| XPE8002S | - | - |
| XPE10002S | XS10002S | - |
| XPE15002L | - | - |
| XPE20002LDR | - | - |
| XPE4001S | XS4001S, XS4001SX | - |
| XPE6001S | XS6001S | - |
| XPE8001S | XS8001S | - |
| XPE10001S | XS10001S | - |
| XPE10001L | XS10001L | - |
| XPE16001L | XS16001L | - |
| XPE32001L | XS32001L, XS32001LX | - |
| - | XS32001LDR | - |
| Исполнение | Исполнение | Исполнение |
| модификации XP | модификации XS | модификации XV |
| XPE64001L | XS64001LX | - |
| - | XS16000L | - |
| XPE32000L | XS32000L | - |
| XPE64000L | - | - |
На маркировочной табличке указаны:
- торговая марка изготовителя;
- исполнение модификации весов;
- серийный номер;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- действительная цена деления шкалы (d);
- диапазон особых температур.
Схема пломбировки весов от несанкционированного доступа показана на рисунках 4 и 5.
| т | 1 Е> | |
| А | 1 | |
| t | ||
| |* | № IL |
Пломба в виде наклейки
| Г а | о а | в | |
| _■■ — .. ^ ■ ъ - —» | |||
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с программным обеспечением» в части устройств с встроенным ПО.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри ГПУ.
ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или по запросу через меню ПО терминала Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО весовой платформы | 1.xx |
| Идентификационное наименование ПО терминала весов | 1.хх |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| где - х принимает значения от 1 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) и классы точности исполнений модификаций весов приведены в таблице 3.
Таблица 3
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XP2U; XPE2U | 2,1 | 0,01 | 0,0001 | 1 | 2100 | От 0,00001 до 2,1 включ. | ±0,5 | I (Специальный) |
| XP6U; XPE6U | 6,1 | 0,01 | 0,0001 | 1 | 6100 | От 0,00001 до 6,1 включ. | ±0,5 | I (Специальный) |
| XP6; XPE6 | 6,1 | 0,1 | 0,001 | 1 | 6100 | От 0,0001 до 6,1 включ. | ±0,5 | I (Специальный) |
| XS3DU; XSE3DU | 0,8/3,1 | 0,1 | 0,001/0,01 | 1 | 3100 | От 0,0001 до 3,1 включ. | ±0,5 | I (Специальный) |
| XPE26; XP26PC; XPE26PC | 22 | 0,1 | 0,001 | 1 | 22000 | От 0,0001 до 22 включ. | ±0,5 | I (Специальный) |
| XPE56; | 52 | 0,1 | 0,001 | 1 | 52000 | От 0,0001 до 50 включ. | ±0,5 | I (Специальный) |
| XPE56Q | Св. 50 до 52 включ. | ±1 | ||||||
| XPE26DR | 5,1/22 | 0,2 | 0,002/0,01 | 1 | 22000 | От 0,0002 до 22 включ. | ±0,5 | I (Специальный) |
| XPE56DR | 11/52 | 0,2 | 0,002/0,01 | 1 | 52000 | От 0,0002 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 52 включ. | ±1 | |||||||
| XPE106D5 | 120 | 0,5 | 0,005 | 1 | 120000 | От 0,0005 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XPE206DR | 81/220 | 0,5 | 0,005/0,01 | 1 | 220000 | От 0,0005 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XPE105; XS105 | 120 | 1 | 0,01 | 1 | 120000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| XPE205 | 220 | 1 | 0,01 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XPE505 | 520 | 1 | 0,01 | 1 | 520000 | От 1 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 520 включ. | ±1,5 | |||||||
| XS225DU | 121/220 | 1 | 0,01/ 0,1 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XPE105DR | 41/120 | 1 | 0,01/0,1 | 1 | 120000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| XSE105DU; XS105DU; XVE105DU | 41/120 | 1 | 0,01/0,1 | 1 | 120000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| XPE205DR | 81/220 | 1 | 0,01/ 0,1 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XS205DU; XSE205DU; XVE205DU | 81/220 | 1 | 0,01/ 0,1 | 1 | 220000 | От 0,001 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XS64 | 61 | 10 | 0,1 | 1 | 61000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 61 включ. | ±1 | |||||||
| XS104; XSE104; XVE104 | 120 | 10 | 0,1 | 1 | 120000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 120 включ. | ±1 | |||||||
| XPE204; XS204; XSE204; XVE204 | 220 | 10 | 0,1 | 1 | 220000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XS204S; XS204SX | 220 | 10 | 0,1 | 1 | 220000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 220 включ. | ±1,5 | |||||||
| XPE304; XS304 | 320 | 10 | 0,1 | 1 | 320000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 320 включ. | ±1,5 | |||||||
| XP404S; XPE404S | 410 | 10 | 0,1 | 1 | 410000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 410 включ. | ±1,5 | |||||||
| XP504; XPE504 | 520 | 10 | 0,1 | 1 | 520000 | От 0,01 до 50 включ. | ±0,5 | I (Специальный) |
| Св. 50 до 200 включ. | ±1 | |||||||
| Св. 200 до 520 включ. | ±1,5 | |||||||
| От 0,01 до 50 включ. | ±0,5 | |||||||
| XS204DR | 81/220 | 10 | 0,1/1 | 1 | 220000 | Св. 50 до 200 включ. | ±1 | I (Специальный) |
| Св. 200 до 220 включ. | ±1,5 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XPE303S; XS303S | 310 | 20 | 1 | 10 | 31000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 310 включ. | ±15 | |||||||
| XPE603S; XS603S; XS603SX | 610 | 20 | 1 | 10 | 61000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 610 включ. | ±15 | |||||||
| XPE603DR | 120/ 610 | 20 | 1/ 10 | 10 | 61000 | От 0,02 до 50 включ. | ±5 | II (Высокий) |
| Св. 50 до 200 включ. | ±10 | |||||||
| Св. 200 до 610 включ. | ±15 | |||||||
| XP1203; XPE1203S; XS1203S | 1210 | 100 | 1 | 10 | 121000 | От 0,1 до 500 включ. | ±5 | I (Специальный) |
| Св. 500 до 1210 включ. | ±10 | |||||||
| XPE3003S | 3100 | 100 | 1 | 10 | 310000 | От 0,1 до 500 включ. | ±5 | I (Специальный) |
| Св. 500 до 2000 включ. | ±10 | |||||||
| Св. 2000 до 3100 включ. | ±15 | |||||||
| XPE3003SD5 | 3100 | 250 | 5 | 100 | 31000 | От 0,25 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 3100 включ. | ±150 | |||||||
| XPE5003S | 5100 | 100 | 1 | 10 | 510000 | От 0,1 до 500 включ. | ±5 | I (Специальный) |
| Св. 500 до 2000 включ. | ±10 | |||||||
| Св. 2000 до 5100 включ. | ±15 | |||||||
| XS5003XDR | 1000/ 5100 | 100 | 1/ 10 | 10 | 510000 | От 0,1 до 500 включ. | ±5 | I (Специальный) |
| Св. 500 до 2000 включ. | ±10 | |||||||
| Св. 2000 до 5100 включ. | ±15 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XPE6003SD5 | 6100 | 500 | 5 | 100 | 61000 | От 0,5 до 5000 включ. | ±50 | I (Специальный) |
| Св. 5000 до 6100 включ. | ±100 | |||||||
| XPE1202S; XS1202S | 1210 | 500 | 10 | 100 | 12100 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 1210 включ. | ±100 | |||||||
| XPE2002S; XS2002S | 2100 | 500 | 10 | 100 | 21000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 2100 включ. | ±150 | |||||||
| XPE4002S; XS4002S | 4100 | 500 | 10 | 100 | 41000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 4100 включ. | ±150 | |||||||
| XPE6002S; XS6002S; XS6002SX | 6100 | 500 | 10 | 100 | 61000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 6100 включ. | ±150 | |||||||
| XPE6002SDR; XS6002SDR | 1200/ 6100 | 500 | 10/ 100 | 100 | 61000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 6100 включ. | ±150 | |||||||
| XPE8002S | 8100 | 500 | 10 | 100 | 81000 | От 0,5 до 500 включ. | ±50 | II (Высокий) |
| Св. 500 до 2000 включ. | ±100 | |||||||
| Св. 2000 до 8100 включ. | ±150 | |||||||
| XPE10002S; XS10002S | 10100 | 1000 | 10 | 100 | 101000 | От 0,5 до 5000 включ. | ±50 | I (Специальный) |
| Св. 5000 до 10100 включ. | ±100 | |||||||
| XPE15002L | 15100 | 1000 | 10 | 100 | 151000 | От 1 до 5000 включ. | ±50 | I (Специальный) |
| Св. 5000 до 15100 включ. | ±100 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| 4200/ 20100 | 10/ 100 | От 1 до 5000 включ. | ±50 | |||||
| XPE20002LDR | 1000 | 100 | 201000 | Св. 5000 до 20000 включ. | ±100 | I (Специальный) | ||
| Св. 20000 до 20100 включ. | ±150 | |||||||
| XPE4001S; | От 5 до 500 включ. | ±50 | ||||||
| XS4001S; | 4100 | 5000 | 100 | 100 | 41000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) |
| XS4001SX | Св. 2000 до 4100 включ. | ±150 | ||||||
| XPE6001S; XS6001S | От 5 до 500 включ. | ±50 | ||||||
| 6100 | 5000 | 100 | 100 | 61000 | Св. 500 до 2000 включ. | ±100 | II (Высокий) | |
| Св. 2000 до 6100 включ. | ±150 | |||||||
| XPE8001S; | 8100 | 5000 | 100 | 1000 | 8100 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| XS8001S | Св. 5000 до 8100 включ. | ±1000 | ||||||
| XPE10001S; XS10001S; | 10100 | 5000 | 100 | 1000 | 10100 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| XPE10001L; XS10001L | Св. 5000 до 10100 включ. | ±1000 | ||||||
| XPE16001L; | 16100 | 5000 | 100 | 1000 | 16100 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| XS16001L | От 5000 до 16100 включ. | ±1000 | ||||||
| XPE32001L; | От 5 до 5000 включ. | ±500 | ||||||
| XS32001L; | 32100 | 5000 | 100 | 1000 | 32100 | Св. 5000 до 20000 включ. | ±1000 | II (Высокий) |
| XS32001LX | Св. 20000 до 32100 включ. | ±1500 | ||||||
| 6400/ 32100 | 100/ 1000 | От 5 до 5000 включ. | ±500 | |||||
| XS32001LDR | 5000 | 1000 | 32100 | Св. 5000 до 20000 включ. | ±1000 | II (Высокий) | ||
| Св. 20000 до 32100 включ. | ±1500 |
| Исполнение модификации весов | Мах, г | Min, мг | d, мг | е, мг | n | Интервал нагрузки (m), г | mpe, мг | Класс точности по ГОСТ OIML R 76-12011 |
| XPE64001L; XS64001LX | 64100 | 5000 | 100 | 1000 | 64100 | От 5 до 5000 включ. | ±500 | II (Высокий) |
| Св. 5000 до 20000 включ. | ±1000 | |||||||
| Св. 20000 до 64100 включ. | ±1500 | |||||||
| XS16000L | 16100 | 50000 | 1000 | 1000 | 16100 | От 50 до 5000 включ. | ±500 | II (Высокий) |
| От 5000 до 16100 включ. | ±1000 | |||||||
| XPE32000L; XS32000L | 32100 | 50000 | 1000 | 1000 | 32100 | От 50 до 5000 включ. | ±500 | II (Высокий) |
| Св. 5000 до 20000 включ. | ±1000 | |||||||
| Св. 20000 до 32100 включ. | ±1500 | |||||||
| От 50 до 5000 включ. | ±500 | |||||||
| XPE64000L | 64100 | 50000 | 1000 | 1000 | 64100 | Св. 5000 до 20000 включ. | ±1000 | II (Высокий) |
| Св. 20000 до 64100 включ. | ±1500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Значения погрешности весов после выборки массы тары по абсолютному значению не превышают, указанных в таблице 3, пределов допускаемой погрешности в интервалах взвешивания для массы нетто.
Влияние устройства установки на нуль на результат взвешивания, не более....................±0,25 е.
Показания на дисплее массы, г, не более............................................................................Max + 9 e.
Диапазон уравновешивания тары, % Max.......................................................................от 0 до 100.
Диапазон предварительного задания массы тары, % Max..............................................от 0 до 100
Условия эксплуатации:
- диапазон особых температур, °С................................................................от плюс 10 до плюс 30;
- относительная влажность воздуха, %, не более................................. 75, при температуре 30 оС,
без конденсации влаги.
Электрическое питание от сети переменного тока:
- напряжением, В...........................................................................................................от 187 до 242;
- частотой, Гц......................................................................................................................от 49 до 51.
Потребляемая мощность, В-А, не более........................................................................................ 60.
Средний срок службы, лет.................................................................................... 10.
Масса и габаритные размеры исполнений модификаций весов приведены в таблице 4.
Таблица 4
| Обозначение исполнения модификации | Г абаритные размеры, мм | Масса, кг |
| 1 | 2 | 3 |
| XP6U; XPE6U; XP2U; XPE2U; XP6; XPE6; XS3DU | 128 x 287 x 113 | 7,5 |
| XPE26; XPE26Q XP26PC; XPE26PQ XPE26DR; XPE56; XPE56Q XPE56DR; XPE56Q; | 263 x 493 x 322 | 11,5 |
| XPE206DR, XPE106D5, XPE105, XPE105DR, XPE205, XPE205DR, XPE205CDR, XPE204, XPE304, XPE504, XP504, XPE505C, XPE505 | 10,4 | |
| XS105, XS105DU, XS205DU, XS225DU, XS64, XS104, XS204, XS204DR, XS304 | 263 x 453 x 322 | 9,1 |
| XSE105DU, XSE205DU, XSE104, XSE204, XVE105DU, XVE205DU, XVE104, XVE204 | 263 x 482 x 322 | |
| XPE204S, XS204SX, XPE404S, XP404S | 199 x 394 x 363 | 8,2 |
| XPE2004SQ XPE2003SC, XPE5003S, XPE5003SQ XS5003SDR, XS5003SXDR, XPE10003SC | 214 x 257 x 115 | 8,6 |
| XPE303S, XPE603S, XPE603SDR, XPE1203S, XPE3003S | 199 х 394 х 363 | 7,7 |
| XS303S, XS603S, XS603SX, XS1203S, XS2004SX | 194 x 366 x 276 | 7,6 |
| XPE3003SD5, XPE6003SD5, XPE1202S, XPE2002S, XPE4002S, XPE6002S, XPE6002SDR, XPE8002S, XPE10002S | 195 x 394 x 97 | 7,7 |
| XS1202S, XS2002S, XS4002S, XS6002S, XS6002SX, XS6002SDR, XS10002S | 195 x 367 x 97 | 7,8 |
| XPE4001S, XPE6001S, XPE8001S, XPE10001S | 194 х 392 х 96 | 6,6 |
| XS4001S, XS4001SX, XS6001S, XS8001S, XS10001S | 195 x 367 x 96 | 6,4 |
| XPE15002L, XPE20002LDR | 360 x 424 x 147 | 13,5 |
| XPE10001L, XPE16001L, XPE32001L, XPE32000L | 360 x 424 x 131 | 12,4 |
| XS10001L, XS16001L, XS32001L, XS32001LX, XS32001LDR, XS16000L, XS32000L | 360 x 404 x 131 | |
| XPE26003LC, XS26003LX, XPE64003LQ XS64003LX | 360 x 410 x 147 | 15,7 |
| XPE32003LC, XPE64002LG, XPE64002LG-T, XPE64001L, XPE64000L, XS64000LX | 360 x 424 x 131 | 14,1 |
наносится на маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы (исполнение и модификация по заказу)...............
1 шт. 1 шт. 1 шт. 1 экз.
2. Адаптер сетевого питания...............................................
3. Соединительный кабель для подключения терминала
4. Руководство по эксплуатации.........................................
производится по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).
Основные средства поверки - гири эталонные классов E1; Е2, F1, F2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
изложены в документе «Весы электронные лабораторные неавтоматического действия X. Руководство по эксплуатации, раздел «Использование по назначению».
Нормативные документы, устанавливающие требования к весам неавтоматического действия X
1. ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
2. ГОСТ 8.021-2005. «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 3389 |
| Поверителей | 100 |
| Актуальность данных | 15.09.2024 |
