| Номер в госреестре | 60907-15 |
| Наименование СИ | Спектрометры аэрозоля диффузионные |
| Обозначение типа СИ | ДСА |
| Изготовитель | ООО "Аэрозольные приборы", г.Новосибирск |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спектрометры аэрозоля диффузионные ДСА Назначение средства измерений

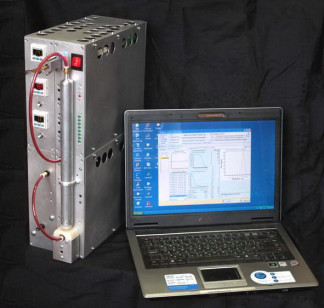

Спектрометр аэрозоля диффузионный ДСА (далее - прибор ДСА) предназначен для измерения размеров аэрозольных частиц естественного и антропогенного происхождения.
В основе работы прибора ДСА лежит зависимость коэффициента диффузии наночастиц от их размера.
Прибор ДСА работает под управлением ЭВМ. Программное обеспечение позволяет использовать ДСА с ЭВМ (операционная система Windows XP SP3, Windows7).
Прибор ДСА построен по модульному принципу, т.е. представляет собой совокупность функционально завершенных устройств, конструктивно объединенных в рамках одного прибора. В состав прибора входят:
• модуль диффузионной батареи (ДБ),
• модуль конденсационного укрупнителя (КУ)
• модуль фотоэлектрического счетчика частиц (ФСЧ),
• модуль аспирационный (МА),
• модуль блока питания и управления.
Совместная работа устройств достигается путем соответствующей коммутации пневматических каналов модулей. Управление и обмен данными осуществляется через персональный компьютер с помощью специальной управляющей программы DSA.exe.
Прибор ДСА имеет один режим измерений:
- режим распределения частиц по размерам.
Прибор ДСА оснащен программным обеспечением (ПО) с наименованием программы “Dsa.exe”. Основные функции ПО: управление прибором ДСА, тестирование приборов, проведение замеров, сохранение данных замеров, экспорт данных замеров в текстовые файлы.
Текущий актуальный номер версии - 2.5.1.1. Номер актуальной версии показывается в окне "О ПРОГРАММЕ".
При обновлении ПО файл контрольных сумм для проверки поставляется в комплекте. Обновление ПО выполняется по запросу покупателей и поставляется на компакт-диске.
Иных способов идентификации версии ПО не предусмотрено.
Уровень защиты ПО от преднамеренного или непреднамеренного доступа А - по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Dsa.exe | Dsa.exe | 2.5.1.1 | - | - |
1 Диапазон измеряемых размеров аэрозольных частиц, нм.................................. 3-200.
2 Пределы допускаемой относительной погрешности измерений размера аэрозольных частиц, %............................................................................................± 20.
3 Объемный расход анализируемого аэрозоля, л/мин.................................................... 1.
4 Минимальное время одного замера, мин...................................................................2,5.
5 Напряжение питания частотой 50 Гц, В................................................................... 220.
6 Потребляемая мощность, не более, Вт.......................................................................70.
7 Габариты, мм, не более......................................................... 120х300х350.
8 Масса, кг, не более...........................................................................6,5.
9 Средняя наработка на отказ не менее, ч................................................ 1000.
10 Средний срок службы не менее, лет .......................................................3.
11 Прибор ДСА является восстанавливаемым и ремонтируемым изделием.
Среднее время восстановления после ремонта, ч, не более........................................5.
Условия эксплуатации:
- температура окружающего воздуха, °С...............................................10-35.
- атмосферное давление, кПа (мм рт. ст.)...................................84-106 (630-795).
Знак утверждения типа наносится в левом верхнем углу паспорта ДСА.КОР.000.002 ПС методом компьютерной печати и на лицевую панель прибора ДСА в виде наклейки.
В комплект поставки входят:
1 Спектрометр аэрозолей диффузионный ДСА
1 шт. 1 шт.
1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз. 1 экз.
2 Управляющий ПК с установленной программой для управления ДСА
3 Силовой кабель для подключения ДСА к сети с заземляющим контактом на вилке
4 Соединительный кабель COM-COM
5 Преобразователь-переходник COM-USB*
6 Запасной фильтр основного потока DIF-MN50 или DIF-BN40
7 Руководство по эксплуатации ДСА.КОР.000.002 РЭ
8 Паспорт ДСА.КОР.000.002 ПС
9 Руководство оператора ДСА.КОР.000.002 РО
10 Методика поверки ДСА.КОР.000.002 МП
*Поставляется в случае отсутствия на ПК адаптера интерфейса RS-232.
осуществляется в соответствии с методикой поверки ДСА.КОР.000.002 МП «Спектрометр аэрозолей диффузионный ДСА. Методика поверки», утвержденной ГЦИ ФГУП «СНИИМ» 10.11.2014 г.
При поверке используются:
- микроскоп сканирующий зондовый SOLVER-P47-PRO (Госреестр № 28666-10). Диапазон измерений по оси XY (0-90403) нм; погрешность измерений по оси XY ± 1 %.
Методы измерений изложены в эксплуатационной документации на прибор ДСА.
Нормативные и технические документы, устанавливающие требования к приборам ДСА
- ГОСТ Р 8.755 -2011 «Дисперсный состав газовых сред. Определение размера наночастиц методом диффузионной спектрометрии».
- ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»
