Комплексы измерительные ИМ2300ГК, 60908-15

Назначение

Комплексы измерительные ИМ2300ГК предназначены для измерений объема газа в рабочих условиях и вычисления объема газа, приведенного к стандартным условиям, при контроле и учете, в том числе коммерческом, потребления природного и нефтяного попутного газа.

Описание

Принцип действия комплексов основан на преобразовании их вычислителями электрических сигналов, поступающих от измерительных преобразователей параметров газа комплексов, в информацию об измеряемых параметрах с последующим вычислением объема газа, приведенного к стандартным условиям, на основании известных зависимостей.

Комплексы обеспечивают вычисление объема газа, приведенного к стандартным условиям Vc, в соответствии с уравнением (pTZ - пересчет по ГОСТ Р 8.740-2011, формула (6.14)):

р

(или Vc = 2893 • Kсч Nt——, при t = 20 °С, Р = 0,101325 МПа),

i TiKi

где

К - коэффициент сжимаемости, полученный расчетным путем по измеренным значениям параметров состояния газа в течение интервала времени Ат; (методы NX19, GERG-91 или ВНИЦ СМВ по ГОСТ 30319.2 - для природного газа или методика ГСССД МР 113-2003 для нефтяного попутного газа);

Pi, Т - абсолютные давление и температура газа, принимаемые за условно постоянные величины в течение интервала времени Ат;, МПа, К;

Рс, Тс - абсолютные давление и температура газа при стандартных условиях, МПа, К;

Ксч - коэффициент преобразования (вес импульса) счетчика, м /имп;

Ni - число импульсов, поступивших на вход вычислителя в течение интервала времени Ат;, имп. Ат; = 1 с - интервал времени, соответствующий периоду преобразования вычислителем ИМ2300 сигналов от датчиков параметров состояния газа.

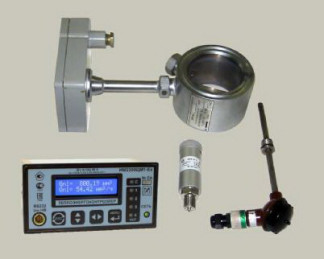

В состав комплексов входят следующие функциональные блоки, которые представляют собой серийно выпускаемые средства измерений, типы которых внесены в Федеральный информационный фонд по обеспечению единства измерений:

-    вычислитель объема газа в стандартных условиях, в качестве которого выступает прибор вторичный теплоэнергоконтроллер ИМ2300 обычного исполнения или ИМ2300ЩМ1-Ех (далее -вычислитель);

-    измерительные преобразователи (датчики) параметров газа: объема, давления и температуры.

В зависимости от комплектации датчиками параметров газа комплексы имеют следующие исполнения:

01    (01-2)* - с датчиками объема, абсолютного давления и температуры;

02    (02-2)* - с датчиками объема, избыточного и барометрического давлений, температуры;

03    (03-2)* - с датчиками объема, избыточного давления и температуры;

04    (04-2)* - с датчиками объема, барометрического давления и температуры.

* в скобках указано исполнение комплексов с двумя датчиками расхода (объема), применяемых для расширения динамического диапазона измерений.

Комплексы обеспечивают индикацию, архивирование и регистрацию измерительной информации на внешних устройствах посредством стандартных интерфейсов.

Защита от несанкционированного доступа обеспечивается нанесением мастичной или пленочной пломбы над головками винтов крепления кожуха вычислителя, предотвращающего доступ к изменению настроечных параметров, а также пломбировкой первичных преобразователей согласно требованиям соответствующих им эксплуатационных документов.

Программное обеспечение

Программное обеспечение комплексов измерительных ИМ2300ГК представляет собой программное обеспечение приборов вторичных теплоэнергоконтроллеров ИМ2300, которое состоит из базового модуля, записанного во FLASH память микроконтроллера, и паспорта конфигурации прибора, который заносится в переписываемую с компьютера память EEPROM. Конфигурация прибора создается на основании опросного листа, представленного потребителем или самим потребителем при наличии у него программы IMProgram.

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В комплексах предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений.

Изменение версии ПО возможно только в заводских условиях с использованием специального оборудования и ПО. При изменении версии ПО прибор делает соответствующую запись в журнал событий, хранящийся в приборе, с указанием времени данного события.

Предусмотрено механическое опломбирование комплексов.

Технические характеристики

Рабочая среда    природный или нефтяной попутный газ

Диапазоны измерений параметров газа :

-    абсолютное давление, МПа    от 0,08 до 12

-    температура, °С    от минус 23 до плюс 70

-    рабочий объем и объем, приведенный

к стандартным условиям, м3 (тыс. м3)    от 0 до 999 999

Уровни точности измерений по ГОСТ Р 8.740-2014,

обеспечиваемые комплексами    В, Г, Д

Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, составляют:

для уровня точности В, %    ± 1,5

для уровня точности Г, %    ± 2,5

для уровня точности Д, %    ± 4,0

Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях составляют:

для уровня точности В, %    ± 1,0

для уровня точности Г, %    ± 1,5

для уровня точности Д, %    ± 2,5

Пределы допускаемой относительной погрешности измерений термодинамической (абсолютной) температуры газа составляют:

для уровня точности В, %    ± 0,30

для уровня точности Г, %    ± 0,60

для уровня точности Д, %    ± 0,75

Пределы допускаемой относительной погрешности измерений абсолютного давления газа составляют:

для уровня точности В, %    ± 0,85

для уровня точности Г, %    ± 1,7

для уровня точности Д, %    ± 2,0

Параметры электрического питания функциональных блоков комплексов:

а) вычислителя

-    напряжение, В    »220 (+ 10 %, - 15 %)

-    частота сети при питании »220, Гц    50 ± 1

б)    питание датчиков давления и температуры осуществляется от вычислителя;

в)    датчиков объема

-    напряжение, В, не более    24

-    ток нагрузки, мА, не более    200 Степень защиты взрывозащиты вычислителя:

-    исполнения ИМ2300    обыкновенное

-    исполнения ИМ2300ЩМ1-Ех    [Ex ib Gb] IIB X Условия эксплуатации функциональных блоков в соответствии с их технической документацией:

Габаритные размеры функциональных блоков,

мм, не более    450х510х445

Масса функциональных блоков, кг, не более    75

Полный средний срок службы, лет, не менее    12

Знак утверждения типа

наносится на переднюю панель вторичного прибора методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 2.

Таблица 2

Примечание - Допускается комплектование комплекса датчиками параметров газа непосредственно у Потребителя по согласованию с предприятием-изготовителем вычислителя.

Поверка

осуществляется по документу в составе руководства по эксплуатации ИМ.407272.002РЭ, Раздел 9, утвержденному ФБУ «Пермский ЦСМ» 29.10.2014 г.

Определение метрологических характеристик осуществляется расчетным путем. Методика расчета изложена в п. 9.4.3 ИМ.407272.002РЭ. Для расчетов допускается применение персональных компьютеров с установленными программными средствами, зарегистрированными в установленном порядке

Сведения о методах измерений

ИМ.407272.002РЭ Комплекс измерительный ИМ2300ГК. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к комплексам измерительным ИМ2300ГК

ГОСТ 26.203-81. Комплексы измерительно-вычислительные. Признаки классификации. Общие требования.

ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.

Комплексы измерительные ИМ2300ГК. Технические условия ИМ.407272.002ТУ.
