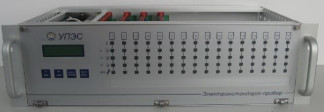

Газоанализаторы многоканальные стационарные взрывозащищенные СГАЭС-ТГМ мод. СГАЭС-ТГМ14, 60911-15

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SGO

MSC SGOES

Номер версии (идентификационный номер) ПО

V2010710

V 7.14

Цифровой идентификатор ПО

99aa14ecbe9e4673b9a13 6cf076 2baec, алгоритм MD5

0х5950, алгоритм CRC 16

Другие идентификационные данные (если имеются)

-

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SGO

(для СГОЭС-2, СГОЭС-М-2)

MSC SGOES-M11-2 (для СГОЭС-М 11-2)

Номер версии (идентификационный номер) ПО

V2010710

V 7.14

Цифровой идентификатор ПО

9aa14ecbe9e4673b9a136cf0762 baec, алгоритм MD5

0х5950, алгоритм CRC 16

Другие идентификационные данные (если имеются)

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SSS903-05.hex (для ССС-903)

SSS903 2018.hex (для ССС-903МЕ)

Номер версии (идентификационный номер) ПО

2.21.05

2.00.2018

Цифровой идентификатор ПО

ab4026f067d7f42fbd0a570b88e bc14a, алгоритм MD5

353dff1920967ae797710f235 ef303e0, алгоритм MD5

Другие идентификационные данные (если имеются)

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UPES50_Main.

hex

аналоговый

UPES50_Chan.

hex

аналоговый

UPES50_Mai

n.hex

цифровой

UPES50_Cha

n.hex

цифровой

Номер версии (идентификационный номер) ПО

Main

2011.12.19

Chan

2011.12.19

Main

3.21.06.2015

Chan

05.02.2015

Цифровой идентификатор ПО

4EE8,

алгоритм

CRC16

F676,

алгоритм

CRC16

38dcfcdcb4f2

eaad1886b94

ca5b9db71,

алгоритм

MD5

145f1bc08ee2 ae4ab18f8169 6f27fe18 , алгоритм MD5

Другие идентификационные данные (если имеются)

-

-

-

-

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

СГОЭС метан

метан (CH4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС пропан

пропан (C3H8)

От 0 до 100

От 0 до 1,7

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС бутан

бутан (C4H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС изобутан

изобутан (и-C4H10)

От 0 до 50

От 0 до 0,65

± 5 % НКПР

-

СГОЭС пентан

пентан (C5H12)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС цикло-пентан

циклопентан

(C5H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС гексан

гексан (C6H14)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС

пропилен

пропилен

(C3H6)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

СГОЭС

метанол

пары метилового спирта (CH3OH)

От 0 до 50

От 0 до 2,75

± 5 % НКПР

СГОЭС

этанол

пары этилового спирта (C2H5OH)

От 0 до 25

От 0 до 0,78

± 5 % НКПР

-

От 0 до 50

От 0 до 1,55

± 5 % НКПР

-

СГОЭС этан

этан (C2H6)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС этилен

этилен (C2H4)

От 0 до 50

От 0 до 1,15

± 5 % НКПР

-

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

СГОЭС

толуол

пары толуола (С6Н5СН3)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС

бензол

пары бензола (СбНб)

От 0 до 50

От 0 до 0,60

± 5 % НКПР

-

СГОЭС

ацетон

пары ацетона (СН3СОСН3)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС

МТБЭ

пары метил-

третбутилового

эфира

(СН3СО(СН3)3)

От 0 до 50

От 0 до 0,75

± 5 % НКПР

Примечания:

1)    значения НКПР в соответствии с ГОСТ 30852.19-2002;

2)    поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС метан" и "СГОЭС гексан", является пропан (C3H8).

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР 1)

объемной доли, %

абсолютной

относительной

СГОЭС-М11

метан

метан (CH4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М11

пропан

пропан (C3H8)

От 0 до 100

От 0 до 1,7

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М11

бутан

бутан (C4H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М11

изобутан

изобутан (и-C4H10)

От 0 до 50

От 0 до 0,65

± 5 % НКПР

-

СГОЭС-М11

пентан

пентан (C5H12)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М11

циклопентан

циклопентан

(C5H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М11

гексан

гексан (C6H14)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М11

циклогексан

циклогексан

(C6H12)

От 0 до 50

От 0 до 0,6

± 5 % НКПР

-

СГОЭС-М11

гептан

гептан (C7H16)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР 1)

объемной доли, %

абсолютной

относительной

СГОЭС-М 11 пропилен

пропилен

(C3H6)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

СГОЭС-М 11 метанол

пары метилового спирта (CH3OH)

От 0 до 50

От 0 до 2,75

± 5 % НКПР

СГОЭС-М 11 этанол

пары этилового спирта (C2H5OH)

От 0 до 50

От 0 до 1,55

± 5 % НКПР

СГОЭС-М 11 этан

этан (C2H6)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М 11

этилен

этилен (C2H4)

От 0 до 50

От 0 до 1,15

± 5 % НКПР

-

СГОЭС-М 11

толуол

пары толуола (С6Н5СН3)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М 11

бензол

пары бензола (С6Н6)

От 0 до 50

От 0 до 0,60

± 5 % НКПР

-

СГОЭС-М 11 ацетон

пары ацетона (СН3СОСН3)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М 11

этилбензол

пары этилбен-зола (C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М 11 МТБЭ

пары метил-

третбутилового

эфира

(CHзСО(CHз)з)

От 0 до 50

От 0 до 0,75

± 5 % НКПР

СГОЭС-М 11 п-ксилол

пара-ксилол (п-C8H10)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М 11 о-ксилол

орто-ксилол (о-C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

СГОЭС-М 11 изопропанол

пары изопропилового спирта

((CH3)2CHOH)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

СГОЭС-М 11

нефтепродукты

2)

пары бензина автомобильного

От 0 до 50

± 5 % НКПР

пары дизельного топлива

От 0 до 50

-

± 5 % НКПР

-

пары керосина

От 0 до 50

-

± 5 % НКПР

-

пары уайт-спирита

От 0 до 50

-

± 5 % НКПР

-

пары топлива для реактивных двигателей

От 0 до 50

± 5 % НКПР

пары бензина авиационного

От 0 до 50

-

± 5 % НКПР

-

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР 1)

объемной доли, %

абсолютной

относительной

СГОЭС-М 11

нефтепродукты

2)

пары бензина неэтилированного

От 0 до 50

± 5 % НКПР

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР1)

объемной доли, %

абсолютной

относительной

СГОЭС-М

метан

метан (CH4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М пропан

пропан (C3H8)

От 0 до 100

От 0 до 1,7

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М

бутан

бутан (C4H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М изобутан

изобутан (и-C4H10)

От 0 до 50

От 0 до 0,65

± 5 % НКПР

-

СГОЭС-М пентан

пентан (C5H12)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М цик-лопентан

циклопентан

(C5H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

СГОЭС-М

гексан

гексан (C6H14)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР1)

объемной доли, %

абсолютной

относительной

СГОЭС-М

пропилен

пропилен

(C3H6)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

СГОЭС-М

метанол

пары метилового спир-та(CHзOH)

От 0 до 50

От 0 до 2,75

± 5 % НКПР

СГОЭС-М

этанол

пары этилового спирта (C2H5OH)

От 0 до 50

От 0 до 1,55

± 5 % НКПР

СГОЭС-М этан

этан (C2H6)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М

этилен

этилен (C2H4)

От 0 до 50

От 0 до 1,15

± 5 % НКПР

-

СГОЭС-М

ацетон

пары ацетона (СН3СОСН3)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

СГОЭС-М

толуол

пары толуола (С6Н5СН3)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

СГОЭС-М

бензол

пары бензола (С6Н6)

От 0 до 50

От 0 до 0,60

± 5 % НКПР

-

СГОЭС-М

МТБЭ

пары метил-

третбутилового

эфира

(CH3TO(CH3)3)

От 0 до 50

От 0 до 0,75

± 5 % НКПР

СГОЭС

п-ксилол

СГОЭС-М

п-ксилол

пары параксилола (п-C8H10)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

СГОЭС

о-ксилол

СГОЭС-М

о-ксилол

пары ортоксилола (о-C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

СГОЭС изопропанол СГОЭС-М изопропанол

пары изопропилового спирта

((CH3)2CHOH)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

СГОЭС

этилбензол

СГОЭС-М

этилбензол

пары этилбен-зола (C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

СГОЭС циклогексан СГОЭС-М циклогексан

циклогексан

(C6H12)

От 0 до 50

От 0 до 0,6

± 5 % НКПР

СГОЭС гептан

СГОЭС-М

гептан

гептан(C7H16)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

Исполнение

газоанализатора

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасных концентраций, % НКПР1)

объемной доли, %

абсолютной

относительной

СГОЭС

нефтепродукты СГОЭС-М неф-тепродукты2)

пары бензина неэтилированного)

От 0 до 50

± 5 % НКПР

пары топлива дизельного)

От 0 до 50

-

± 5 % НКПР

-

пары керосина

От 0 до 50

-

± 5 % НКПР

-

пары уайт-спирита

От 0 до 50

-

± 5 % НКПР

-

пары топлива для реактивных двигателей

От 0 до 50

± 5 % НКПР

пары бензина автомобильного

От 0 до 50

± 5 % НКПР

пары бензина авиационного

От 0 до 50

-

± 5 % НКПР

-

Примечания:

1)    - значения НКПР в соответствии с ГОСТ 30852.19-2002;

2)    - градуировка СГОЭС-М / СГОЭС нефтепродукты осуществляется при выпуске из производства изготовителем на один из определяемых компонентов;

-    бензин неэтилированный по ГОСТ Р 51866-2002;

-    топливо дизельное по ГОСТ 305-2013;

-    керосин по ГОСТ Р 52050-2006;

-    уайт-спирит по ГОСТ 3134-78;

-    топливо для реактивных двигателей по ГОСТ 10227-86;

-    бензин автомобильный по ГОСТ Р 51313-99;

-    бензин авиационный по ГОСТ 1012-72.

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

метан (CH4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

этан (C2H6)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

пропан (C3H8)

От 0 до 100

От 0 до 1,7

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

бутан (C4H10)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли, %

абсолютной

относительной

изобутан (^C4H10)

От 0 до 50

От 0 до 0,65

± 5 % НКПР

-

пентан (C5H12)

От 0 до 50

От 0 до 0,7

± 5 % НКПР

-

гексан (C6H14)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

циклогексан (C6H12)

От 0 до 50

От 0 до 0,6

± 5 % НКПР

-

гептан (C7H16)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

пропилен (C3H6)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

метиловый спирт (CH3OH)

От 0 до 50

От 0 до 2,75

± 5 % НКПР

-

этиловый спирт (C2H5OH)

От 0 до 50

От 0 до 1,55

± 5 % НКПР

-

этилен (C2H4)

От 0 до 50

От 0 до 1,15

± 5 % НКПР

-

толуол (С6Н5СНз)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

бензол (С6Нб)

От 0 до 50

От 0 до 0,60

± 5 % НКПР

-

ацетон (СН3СОСН3)

От 0 до 50

От 0 до 1,25

± 5 % НКПР

-

этилбензол (C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

метил-третбутиловый эфир (CHзСО(CHз)з)

От 0 до 50

От 0 до 0,75

± 5 % НКПР

-

пара-ксилол (п-C8H10)

От 0 до 50

От 0 до 0,55

± 5 % НКПР

-

орто-ксилол ^-C8H10)

От 0 до 50

От 0 до 0,5

± 5 % НКПР

-

изопропиловый спирт ((CH3)2CHOH)

От 0 до 50

От 0 до 1,0

± 5 % НКПР

-

пары бензина автомобильного

От 0 до 50

-

± 5 % НКПР

-

пары дизельного топлива

От 0 до 50

-

± 5 % НКПР

-

пары керосина

От 0 до 50

-

± 5 % НКПР

-

пары уайт-спирита

От 0 до 50

-

± 5 % НКПР

-

пары топлива для реактивных двигателей

От 0 до 50

-

± 5 % НКПР

-

пары бензина авиационного

От 0 до 50

-

± 5 % НКПР

-

пары бензина неэтилированного

От 0 до 50

-

± 5 % НКПР

-

Примечания:

1)    - значения НКПР в соответствии с ГОСТ 30852.19-2002;

2)    - градуировка СГОЭС-2 нефтепродукты, СГОЭС-М2 нефтепродукты, СГОЭС-М 11-2 нефтепродукты осуществляется изготовителем на один из определяемых компонентов (определяется при заказе):

-    бензин автомобильный по ГОСТ Р 51313-99;

-    топливо дизельное по ГОСТ 305-2013;

-    керосин по ГОСТ Р 52050-2006;

-    уайт-спирит по ГОСТ 3134-78;

-    топливо для реактивных двигателей по ГОСТ 10227-86;

-    бензин авиационный по ГОСТ 1012-72;

-    бензин неэтилированный по ГОСТ Р 51866-2002.

Тип

преобразователя

Опреде

ляемый

компо

нент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГТ-903-метан ПГТ-903 У-метан ПГО-903-метан ПГО-903У-метан

СН4

От 0 до 2,2 %

± 0,22 %

ПГТ-903-пропан ПГТ-903 У-пропан ПГО-903-пропан ПГО-903У-пропан

С3Н8

От 0 до 0,85 %

± 0,085 %

ПГТ-903-гексан ПГТ-903 У-гексан ПГО-903-гексан ПГО-903У-гексан

С6Н14

От 0 до 0,5 %

± 0,05 %

ПГТ-903 У-ацетилен ПГО-903 У-ацетилен

С2Н2

От 0 до 1,15 %

-

± 0,115 %

-

ПГО-903-диоксид углерода ПГО-903У-диоксид углерода

СО2

От 0 до 2 %

±

(0,03+0,05Сх)

%

ПГО-903-диоксид углерода ПГО-903У-диоксид углерода

От 0 до 5 %

±

(0,03+0,05Сх)

%

ПГФ-903У-

изобутилен-0-20

1-С4Н8

От 0 до 19,3 -1

млн

От 0 до 45

± 12 мг/м3

-

ПГФ-903 У-изобутилен-0-200

От 0 до 43 -1

млн

Св. 43 до 172 -1

млн

От 0 до 100 Св.

100 до 400

± 25 мг/м3

± 25 %

ПГФ-903У

изобутилен-

0-2000*

От 0 до 43 -1

млн

Св. 43 до 300 -1

млн

От 0 до 100 Св.

100 до 700

± 25 мг/м3

± 25 %

ПГФ-903 У-этилен

С2Н4

От 0 до 86 -1

млн

Св. 86 до 171 -1

млн

От 0 до 100 Св.

100 до 200

± 25 мг/м3

± 25 %

ПГФ-903 У-бензол

С6Н6

От 0 до 1,5 -1

млн

Св. 1,5 до 9,3 -1

млн

От 0 до 5 Св. 5 до 30

± 1,25 мг/м3

± 25 %

Тип

преобразователя

Опреде

ляемый

компо

нент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГФ-903У-

метилмеркаптан

СНзSН

От 0 до 0,4 -1

млн

Св. 0,4 до 4,0 -1

млн

От 0 до 0,8 Св. 0,8 до 8,0

± 0,2 мг/м3

± 25 %

ПГФ-903У-

этилмеркаптан

С2Н5SН

От 0 до 0,4 -1

млн

Св. 0,4 до 3,9 -1

млн

От 0 до 1,0 Св.

1,0 до 10,0

± 0,25 мг/м3

± 25 %

ПГЭ-903А-водород

ПГЭ-903У-водород

ПГТ-903У-водород

Н2

От 0 до 2 %

±

(0,2+0,04Сх)

%

ПГЭ-903 А-кислород ПГЭ-903У-кислород

О2

От 0 до 30 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903-оксид углерода ПГЭ-903У-оксид углерода

СО

От 0 до 17 -1

млн

Св. 17 до 103 -1

млн

От 0 до 20 Св. 20 до 120

± 5 мг/м3

± 25 %

ПГЭ-903У-

сероводород-10

Н2S

От 0 до 2,1 -1

млн

Св. 2,1 до 7 -1

млн

От 0 до 3,0 Св. 3,0 до 10

± 0,75 мг/м3

± 25 %

ПГЭ-903-сероводород-

45

От 0 до 7 -1

млн

Св. 7 до 32 -1

млн

От 0 до 10 Св. 10 до 45

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

сероводород-85

От 0 до 7 -1

млн

Св. 7 до 61 -1

млн

От 0 до 10 Св. 10 до 85

± 2,5 мг/м3

± 25 %

ПГЭ-903-диоксид азота ПГЭ-903У-диоксид азота

NO2

От 0 до 1 -1

млн

Св. 1 до 10,5 -1

млн

От 0 до 2 Св. 2 до 20

± 0,5 мг/м3

± 25 %

ПГЭ-903-диоксид серы ПГЭ-903У-диоксид серы

SО2

От 0 до 3,8 -1

млн

Св. 3,8 до 18,8 -1

млн

От 0 до 10 Св. 10 до 50

± 2,5 мг/м3

± 25 %

ПГЭ-903-

аммиак-0-70

ПГЭ-903У-

аммиак-0-70

NH3

От 0 до 28 -1

млн

Св. 28 до 99 -1

млн

От 0 до 20 Св. 20 до 70

± 5 мг/м3

± 25 %

ПГЭ-903-

аммиак-0-500

ПГЭ-903У-

аммиак-0-500

От 0 до 99 -1

млн

От 0 до 70

не нормированы

Св. 99 до 707 -1

млн

Св. 70 до 500

-

± 25 %

Тип

преобразователя

Опреде

ляемый

компо

нент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903-хлор ПГЭ-903 У -хлор

Cl2

От 0 до 0,33 -1

млн

Св. 0,33 до 5 -1

млн

От 0 до 1 Св. 1 до 15

± 0,25 мг/м3

± 25 %

ПГЭ-903У-хлорид водорода

НС1

От 0 до 3,3 -1

млн

Св. 3,3 до 30 -1

млн

От 0 до 5 Св. 5 до 45

± 0,75 мг/м3

± 25 %

ПГЭ-903У-фторид водорода

НБ

От 0 до 0,6 -1

млн

Св. 0,6 до 10 -1

млн

От 0 до 0,5 Св. 0,5 до 8,2

± 0,12 мг/м3

± 25 %

Примечания:

1)    Сх - значение концентрации определяемого компонента на входе датчика газоанализатора;

2)    Диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ-903У-изобутилен-0-2000 от 0 до 2000 млн-1.

Тип

преобразователя

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

ПГТ-903 У-метан

СН4

От 0 до 4,4

От 0 до 2,2

± 0,22

ПГТ-903У-пропан

С3Н8

От 0 до 1,7

От 0 до 0,85

± 0,085

ПГТ-903У-

водород-4

Н2

От 0 до 4

От 0 до 2

± 0,2

ПГТ-903 У-гексан

С6Н14

От 0 до 1

От 0 до 0,5

± 0,05

ПГТ-903У-

ацетилен

С2Н2

От 0 до 2,3

От 0 до 1,15

± 0,115

Примечания:

1)    Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

2)    Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Тип

преобразовате

ля

Определяемый

компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относи

тельной

ПГО-903У-

метан

СН4

От 0 до 4,4 % об.д.

(от 0 до 100 % НКПР)

От 0 до 2,2 % об.д.

Св. 2,2 до 4,4 % об.д.

± 0,22 % об.д.

± 10 %

ПГО-903У-

пропан

С3Н8

От 0 до 1,7 % об.д.

(от 0 до 100 % НКПР)

От 0 до 0,85 % об.д.

Св. 0,85 до 1,7 % об.д.

± 0,085 % об.д.

± 10 %

ПГО-903У-

гексан

С6Н14

От 0 до 1,0 % об.д.

(от 0 до 100 % НКПР)

От 0 до 0,5% об.д.

Св. 0,5 до 1,0 % об.д.

± 0,05 % об.д.

± 10 %

ПГО-903У-

ацетилен

С2Н2

От 0 до 2,3 % об.д.

(от 0 до 100 % НКПР)

От 0 до 1,15 % об.д.

Св. 1,15 до 2,3 % об.д.

± 0,115 % об.д.

± 10 %

ПГО-903У-диоксид углерода

СО2

От 0 до 2 % об.д.

От 0 до 2 % об.д.

± (0,03+0,05Сх) % об.д.

ПГО-903У-диоксид углерода

От 0 до 5 % об.д.

От 0 до 5 % об.д.

± (0,03+0,05Сх) % об.д.

ПГО-903У- неф-

тепродукты1)

пары бензина неэтилированного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

пары топлива дизельного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

-

пары керосина

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

-

пары уайт-спирита

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

пары бензина автомобильного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

-

пары бензина авиационного

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5%НКПР

-

Примечания:

1) градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

-    бензин неэтилированный по ГОСТ Р 51866-2002,

-    топливо дизельное по ГОСТ 305-2013,

-    керосин по ГОСТ Р 52050-2003,

Тип

преобразовате

ля

Определяемый

компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

относи-

абсолютной „ тельной

-    уайт-спирит по ГОСТ 3134-78,

-    топливо для реактивных двигателей по ГОСТ 10227-86,

-    бензин автомобильный по ГОСТ Р 51866-2002,

-    бензин авиационный по ГОСТ 1012-72;

2) Сх - значение содержания определяемого компонента на входе газоанализатора.

Тип

Определяемый

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

преобразователя

компонент

объемной

доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903У-

сероводород-10

Н2S

От 0 до 2,1 -1

млн

Св. 2,1 до 7 -1

млн

От 0 до 3,0 Св. 3,0 до 10

± 0,75 мг/м3

± 25 %

ПГЭ-903У-

сероводород-20

От 0 до 2,1 -1

млн

Св. 2,1 до 20 -1

млн

От 0 до 3,0

Св. 3,0 до 28,3

± 0,75 мг/м3

± 25 %

ПГЭ-903У-

сероводород-45

От 0 до 7 -1

млн

Св. 7 до 32 -1

млн

От 0 до 10 Св. 10 до 45

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

сероводород-50

От 0 до 7 -1

млн

Св. 7 до 50 -1

млн

От 0 до 10 Св. 10 до 70,7

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

сероводород-85

От 0 до 7 -1

млн

Св. 7 до 61 -1

млн

От 0 до 10 Св. 10 до 85

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

сероводород-100

От 0 до 7 -1

млн

Св. 7 до 100 -1

млн

От 0 до 10

Св. 10 до 141,4

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

кислород

О2

От 0 до 30 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903У-

водород

Н2

От 0 до 2 %

±(0,2+0,04Сх)

%

-

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903У-оксид углерода

СО

От 0 до 17 -1

млн

Св.

17 до 103 -1

млн

От 0 до 20 Св. 20 до 120

± 5 мг/м3

± 25 %

ПГЭ-903У-диоксид азота

NO2

От 0 до 1 -1

млн

Св. 1 до 10,5 -1

млн

От 0 до 2 Св. 2 до 20

± 0,5 мг/м3

± 25 %

ПГЭ-903У-диоксид серы

SО2

От 0 до 3,8 -1

млн

Св.

3,8 до 18,8 -1

млн

От 0 до 10 Св. 10 до 50

± 2,5 мг/м3

± 25 %

ПГЭ-903У-

аммиак-0-70

NH3

От 0 до 28 -1

млн

Св. 28 до 99 -1

млн

От 0 до 20 Св. 20 до 70

± 5 мг/м3

± 25 %

ПГЭ-903У-

аммиак-0-500

От 0 до 99 -1

млн

От 0 до 70

не нормированы

Св.

99 до 707 -1

млн

Св. 70 до 500

± 25 %

ПГЭ-903 У -хлор

C12

От 0 до 0,33 млн-1 Св. 0,33 до 10 млн-1

От 0 до 1 Св. 1 до 30

± 0,25 мг/м3

± 25 %

ПГЭ-903У-хлорид водорода

НС1

От 0 до 3,3 -1

млн

Св.

3,3 до 30 -1

млн

От 0 до 5 Св. 5 до 45

± 0,75 мг/м3

± 25 %

ПГЭ-903У-фторид водорода

НБ

От 0 до 0,6 -1

млн

Св.

0,6 до 10 -1

млн

От 0 до 0,5 Св. 0,5 до 8,2

± 0,12 мг/м3

± 25 %

Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора.

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м1

абсолютной

относительной

ПГФ-903У-

изобутилен-0-20

1-С4Н8

От 0 до 19,3 -1

млн

От 0 до 45

± 12 мг/м3

-

ПГФ-903У-

изобутилен-0

200

От 0 до 43 млн-1

Св. 43 до 172 -1

млн

От 0 до 100

Св. 100 до 400

± 25 мг/м3

± 25 %

ПГФ-903У

изобутилен-

0-2000*

От 0 до 43 млн-1

Св. 43 до 300 -1

млн

От 0 до 100

Св. 100 до 700

± 25 мг/м3

± 25 %

ПГФ-903У-

этилен

С2Н4

От 0 до 86 млн-1

Св. 86 до 171 -1

млн

От 0 до 100

Св. 100 до 200

± 25 мг/м3

± 25 %

ПГФ-903У-

бензол

С6Н6

От 0 до 1,5 -1

млн

Св. 1,5 до 9,3 -1

млн

От 0 до 5 Св. 5 до 30

± 1,25 мг/м3

± 25 %

ПГФ-903У-

метилмеркаптан

СН3БН

От 0 до 0,4 -1

млн

Св. 0,4 до 4,0 -1

млн

От 0 до 0,8 Св. 0,8 до 8,0

± 0,2 мг/м3

± 25 %

ПГФ-903У-

этилмеркаптан

С^Н

От 0 до 0,4 -1

млн

Св. 0,4 до 3,9 -1

млн

От 0 до 1,0

Св. 1,0 до 10,0

± 0,25 мг/м3

± 25 %

Примечание - диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ-903 У-изобутилен-0-2000 от 0 до 2000 млн-1.

ПИП

Пределы допускаемой дополнительной погрешности СГАЭС-ТГМ 14, в долях от предела допускаемой основной погрешности

от изменения температуры окружающей среды на каждые 10 oC

от влияния изменения атмосферного давления

от изменения относительной влажности анализируемой среды

СГОЭС

0,5 (в диапазоне от минус 60 до 85 oC)

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

СГОЭС-М

0,5 (в диапазоне от минус 60 до 85 oC)

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

СГОЭС-М 11

0,5 (в диапазоне от минус 60 до 85 oC)

0,5 на каждые 3,3 кПа

0,2 в диапазоне отн. влажности от 0 до 100 %

СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2

0,5 (в диапазоне от минус 60 до 90 oC)

0,5 на каждые 3,3 кПа

0,2 в диапазоне отн. влажности от 0 до 100 %

ССС-903, ССС-903М

0,2

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

ССС-903МЕ

0,2

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

Условное обозначение составной части СГАЭС-ТГМ 14

Г абаритные размеры, мм, не более

Масса, кг

длина

ширина

высота

УПЭС

266

482

132

17,0

ССС-903

200

125

150

3,0

ССС-903М

186

167

243

6,7

ССС-903МЕ

186

167

243

5,2 (нерж. сталь)/ 2,1 (алюминий)

СГОЭС, СГОЭС-2

370

100

190

4,2

Условное обозначение составной части СГАЭС-ТГМ14

Г абаритные размеры, мм, не более

Масса, кг

длина

ширина

высота

СГОЭС-М

370

100

190

6,5

СГОЭС-М 11

135

135

245

5,0

СГОЭС-М-2

370

100

190

4,8 (нерж. сталь), 6,5 (алюминий)

СГОЭС-М 11-2

135

135

245

5,0 (нерж. сталь)/ 2,5 (алюминий)

Условное обозначение составной части СГАЭС-ТГМ14

Рабочие условия эксплуатации

диапазон температуры окружающей и анализируемой

О/'ч

сред, C

относительная влажность при температуре 35 оС, %

диапазон атмосферного давления, кПа

УПЭС

от минус 10 до плюс 45

до 95 %

от 80 до 120

ССС-903 с органами управления и индикации

от минус 20 до плюс 50

до 95 (без конденсации)

от 84 до 117,3

ССС-903 без органов управления и индикации

от минус 60 до плюс 60

ССС-903М

от минус 25 до плюс 55

ССС-903МЕ

от минус 40 до плюс 75

до 95 (без конденсации)

от 84 до 117,3

СГОЭС

от минус 60 до 85

до 95 (без конденсации)

от 84 до 106,7

СГОЭС-М

от минус 60 до плюс 85

до 100 (без конденсации)

от 80 до 120

СГОЭС-М 11

от минус 60 до плюс 85

от 84 до 120

СГОЭС-2, СГОЭС-М-2, СГОЭС-М 11-2

от минус 60 до плюс 90

от 80 до 120

Обозначение

Наименование

Количество

ЖСКФ.411711.003 ТУ

Газоанализатор многоканальный стационарный взрывозащищенный

СГАЭС-ТГМ модификации СГАЭС-ТГМ14 в составе:

панель управления УПЭС

1 шт.

ПИП

По заявке Заказчика

ЖСКФ.413311.003 Ц РЭ или ЖСКФ.413311.003 А РЭ

Руководство по эксплуатации

1 экз.

МП-242-1868-2015

Методика поверки

1 экз.

Комплект принадлежностей

1 компл.
