| Номер в госреестре | 60914-15 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ВИС.Т2 |
| Изготовитель | ООО "НПО "Тепловизор", г.Москва; ООО "Тепловизор Пром", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 17.06.2021 |
| МПИ (интервал между поверками) | 5 лет; 1 год - для теплосчетчиков класса 0,2 |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ВИС.Т2 (далее - теплосчетчики), предназначены для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах тепло-водо-хладоснабжения, дозирования жидких сред и кондиционирования воздуха.
Принцип работы теплосчётчика основан на измерении расхода, температуры и давления теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчики имеют два исполнения (ВС, ТС) (Рисунок 1), состоят из отдельных функциональных блоков - первичных полнопроходных электромагнитных преобразователей расхода, первичных погружных электромагнитных преобразователей скорости или средств измерений внесенных в Федеральный информационный фонд по обеспечению единства измерений, согласно таблицам 1,2,3, вычислителей количества теплоты, преобразователей расхода, преобразователей давления, термометров сопротивления, термометров с измерительными преобразователями и электронного блока
Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, GSM и иметь токовый и/или частотный импульсный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам). Электронный блок может иметь дополнительно интерфейс типа Centron^ для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластмассовом корпусе.
Значение наибольшего (максимального) объемного расхода GВ для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода Gn соответствует 10% от G^ значение наименьшего (минимального) объемного расхода GН соответствует GВ/DD, где DD -динамический диапазон измерения расхода: DD=250, для полнопроходных первичных преобразователей расхода ДУ от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных преобразователей скорости Ду от 300 до 4000 мм. (DD=25, 50, 250 по заказу).
| Тип расходомера | Номер в Г осреестре | Тип расходомера | Номер в Г осреестре |
| Преобразователи расчетноизмерительные ТЭКОН-19 | 24849-10 | Счетчики холодной и горячей воды ВМХ и ВМГ | 18312-03 |
| Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 40607-09 | Счетчики холодной и горячей воды турбинные WP-Dynamic | 15820-07 |
| Расходомеры-счетчики вихревые погружные V-Bar | 47361-11 | Счетчики крыльчатые холодной и горячей воды СКБ | 26343-08 |
| Расходомеры-счетчики вихревые PhD | 47359-11 | Расходомеры-счетчики ВИС.МИР | 32718-12 |
| Счетчики холодной и горячей воды ETW/ETK водоучет | 19727-03 | Расходомеры-счетчики вихревые Hydro-Flow | 47983-11 |
| Счетчики холодной и горячей воды крыльчатые одноструйные ЕТ | 48241-11 | Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| Счетчики холодной и горячей воды MTK/MNK/MTW водоучет | 19728-03 | Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 51794-12 |
| Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГНд, ВСТН | 55115-13 |
Таблица 2 - Типы применяемых преобразователей давления
| Тип датчика давления | Номер в Г осреестре | Тип датчика давления | Номер в Г осреестре |
| Датчики давления МТ100 | 49083-12 | Датчики давления КУРАНТ | 42840-09 |
| Преобразователи давления измерительные MBS1700 и MBS1750 | 45082-10 | Датчики избыточного давления МИДА-ДИ-12П | 17635-03 |
| Преобразователи измерительные Сапфир-22МТ | 42636-09 | Преобразователи давления малогабаритные КОРУНД | 14446 |
| Датчики давления DM^ DMP | 44736-10 | Датчики давления МС20 | 27229-11 |
| Датчики давления Метран-55 | 18375-08 | Преобразователи давления измерительные АИР-20/M2 | 46375-11 |
| Датчики давления Метран-150 | 32854-13 | Преобразователи давления измерительные АИР-10 | 31654-14 |
| Датчики давления МТ100М | 46325-10 | Преобразователи давления измерительные СДВ | 28313-11 |
| Тип термопреобразователя | Номер в Г осреестре | Тип термопреобразователя | Номер в Г осреестре |
| Комплекты термометров сопротивления из платины технических разностных КТПТР-01; КТПТР-03,06,07,08 | 46156-10 | Комплекты термометров сопротивления из платины технические разностные КТПТР-04, 05, 05/1 | 39145-08 |
| Термометры сопротивления ТС-Б-Р | 43287-09 | Термометры сопротивления Дтс | 28354-10 |
| Термометры сопротивления из платины технические ТПТ-15 | 39144-08 | Термометры сопротивления ТС 005 | 14763-14 |
| Термометры сопротивления из платины технические ТПТ-1 | 46155-10 | Преобразователи термоэлектрические ТП | 18524-10 |
| Термопреобразователи сопротивления ТСП-05 | 14456-13 | Комплекты термопреобразователей сопротивления КТСМ, КТСП | 38790-13 |
| Комплекты термометров сопротивления платиновых КТС-Б | 43096-09 | Комплекты термопреобразователей сопротивления платиновых КСТВ | 47133-11 |
| Комплекты термопреобразователей сопротивления платиновые ТСПТК | 21839-12 | Термопреобразователи с унифицированным выходным сигналом ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 | 29336-05 |
| Термопреобразователи медные технические ТМТ | 15422-06 |
Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:
- среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по каждому (от одного до шестнадцати) источнику (потребителю) с учетом направления движения теплоносителя (при использовании электромагнитных преобразователей расхода);
- текущие и среднечасовые значения объемного (массового) расхода, температуры и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;
- суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе по каждому направлению раздельно за все время работы (при использовании электромагнитных преобразователей расхода);
- времени наработки и простоя узла учета за каждый астрономический час и за все время работы;
-текущее астрономическое время и дату;
- информацию о возникших в процессе работы нештатных ситуациях.
Глубина архивов среднечасовой информации до трех лет. Сохранность информации при выключенном питании не менее 10 лет.
Условное обозначение
Теплосчетчик ВИС.Т2 ХХ - хх - хх - хх - хх - хх - хх - хх - х - х - х - х.. х х-хх хх
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1. Исполнение: ТС - теплосчетчик
ВС - расходомер-счетчик
2. Количество каналов измерения расхода электромагнитными преобразователями погружного типа (0 - 16)
3. Количество каналов измерения расхода электромагнитными преобразователями полнопроходного типа (0 - 16)
4. Количество каналов измерения расхода вихревого типа (0 - 16)
5. Количество каналов измерения расхода тахометрического типа (0 - 16)
6. Количество каналов измерения давления (0 - 16)
7. Количество каналов измерения температуры (0 - 16)
8. Количество тепловых систем или виртуальных приборов (0 -16)
9. Наличие интерфейса RS485: 0 - нет
1- есть
10. Наличие сменного модуля интерфейса: 0 - нет
1 - есть
11. Максимальная температура рабочей среды: 0 - +150°С
1 - +200°С
12. АС - абразивостойкое исполнение первичных преобразователей расхода Д - приборы с переключением диапазонов измерения расхода
Е - наличие Ethernet
Е1 - наличие встроенного телефонного модема Е2 - наличие GSM-модема
И - приборы с электронным блоком в раздельном исполнении К - приборы с дублированием каналов измерения
М - приборы с электронными блоками, установленными на первичных преобразователях расхода Н - приборы для рабочих сред с электропроводностью ниже 5х10-4 См/м Н1 - приборы для рабочих сред с повышенным осадкосодержанием П - приборы погружного типа с 3-мя преобразователями скорости П2 - приборы погружного типа с 2-мя преобразователями скорости Р(2)- работа в системах с изменением направления потока (номер трубопровода, по умолчанию - все каналы)
C - расширенный диапазон эксплуатационных характеристик электронного блока ( от минус 50°С до плюс 55 °С ) со стабилизацией температуры внутри корпуса электронного блока Т - наличие токового выходного сигнала о значении расхода У - наличие USB - интерфейса Х - наличие HART (только для модификации ВС)
Ч - наличие частотного выходного сигнала о значении расхода
13. Диапазон выходных токов (при наличии токового выхода): 0 - 5 мА;
0 - 20 мА;
4 - 20 мА.
14. Питание от источника постоянного тока с напряжением: 24 В
12 В
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «Высокий».
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 4 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НС-А ; НС-F; HC-M; HC-N |
| Номер версии ПО | 2.29-2.90 |
| Цифровой идентификатор ПО | 0-65535 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |

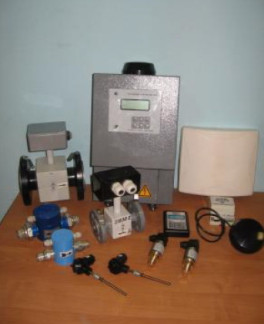

| Фотографии | общего вида |
Сшш п/ш5иро&шия зтщтто 5/юхп
ttorfa Ькха, Схвт л/т&ро&шя
клеммной щШи пербичного пряофш&ашля
\
\ ЛИадетлздяЕ
Таблица 5
| Измеряемая среда | Теплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, конденсат, хладагенты, суспензии, эмульсии, электропроводящие жидкости с удельной проводимостью от 3х10-6 до 10 См/м. |
| Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм | 2,5; 4; 6; 10; 15; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1100;1200; 1300; 1400; 1500 |
| Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм | 300 . . . 4000 |
| Диапазон температур рабочей среды, °С -воды, конденсата, электропроводящей жидкости -хладагента | 0 . . . +150 (0 . . . +200)* -50 . . . +50 (-50 . . . +200)* |
| Диапазон измерения разности температур теплоносителя, °С | 1 ...199 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных полнопроходных электромагнитных первичных преобразователей расхода, %, в диапазоне расходов: - от Gн до Gп - от Gп до Gв | ±2 ±0,6 (±0,2)* |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема с использованием штатных погружных электромагнитных первичных преобразователей скорости, (три/два преобразователя), %, в диапазоне расходов: - от Gн до Gп - от Gп до Gв | ±2,5/ ±3 ±1,6 / ±2,0 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gп до Gв и разности температур At, % Ду 2,5 - 1500 мм [Ду 300 - 4000 мм] 1°С < At< 2°С; 2°С < At< 10°С; 10°С < At< 20°С; 20°С < At < 199°С | ±6,0 [±7,0] ±4,0 [±5,0] ±2,5 [±3,6] ±2,0 [±3,4] |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в диапазоне расходов от Gн до G^ % Ду 2,5 - 1500 мм Ду 300 - 4000 мм | ±(2+4/Д+Ю,0ШвЮ) ±(з+4/Дt+0,02Gв/G) |
| Пределы допускаемой относительной погрешности каналов преобразования электронным блоком частотно-импульсных сигналов тахометрических и вихревых преобразователей расхода при измерении объема, % | ±0,1 |
| Пределы допускаемой относительной погрешности электронного блока при измерении тепловой энергии, % | ±(1,3+1/ Дt+0,005Gв/G) |
| Пределы допускаемой абсолютной погрешности при измерении температуры t, °С, без учета [с учетом] погрешности термопреобразователей, % | ± (0,1+0,001-t) [± (0,6+0,004-t)] |
| Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления, % | ±0,15 |
| Пределы допускаемой относительной погрешности измерения времени, % | ± 0,01 |
| Максимальное давление рабочей среды, МПа | 0,6; 1,0; 1,6; 2,5; 40* |
| Напряжение питания, В -переменный ток -постоянный ток | 220 (+10/-15%) 12; 24 |
| Частота, Гц. | 50±1 |
| Диапазон температур окружающей среды, °С | +5 . . . + 55 (-50. . . + 55)* |
| Диапазон температур хранения и транспортирования, °С | -30 . . . +55 |
| Диапазон относительной влажности окружающего воздуха, % | 5 . . . 95 |
| Выходные сигналы: -аналоговый, мА -частотный, Гц | 0 . . . 5 (0 . . . 20; 4 . . . 20) 0 . . . 1000 (0 . . . 10000) |
| Максимальная потребляемая мощность, не более, ВА | 70 |
| Степень защиты -электронный блок -первичные преобразователи | IP 40 (IP 65)* IP 65 (IP 67, IP 68)* |
| Г абаритные размеры электронного блока, не более, мм | 350х380х155 |
| Масса электронного блока, не более, кг | 8 |
| Средняя наработка на отказ, не менее, часов | 100000 |
| Средний срок службы, не менее, лет | 12 |
*-по заказу
наносится на титульный лист эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.
Таблица 6
| Наименование | Обозначение | Кол-во | Примечание |
| 1. Теплосчетчик ВИС.Т2 | 1 | По заказу | |
| 2.Руководство по эксплуатации | ВАУМ.407312.114 РЭ1 ВАУМ.407312.114 РЭ2 | 1 | В соответствии с заказом |
| 3.Паспорт | ВАУМ.407312.114 ПС1 ВАУМ.407312.114 ПС2 | 1 | В соответствии с заказом |
| 4.Методика поверки | ВАУМ.407312.114 МП1 ВАУМ.407312.114 МП2 | 1 | В соответствии с заказом |
осуществляется по документам «ВАУМ.407312.114 МП1 (полнопроходное исполнение). Методика поверки» и «ВАУМ.407312.114 МП2 (погружное исполнение). Методика поверки», утвержденными ФГУП «ВНИИМС» 17.06.2014 г.
Основное поверочное оборудование:
- установка для поверки расходомеров и счетчиков жидкости 0ПУС-01, диапазон расхода от 0,025 до 125 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения, с погрешностью ± 0,07% при измерении массы и массового расхода весовым методом;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью ±0,2%;
- поверочная установка METR0ST-112-100/160T, диапазон расхода от 0,02 до 200 м /ч, с погрешностью ±0,1%.
- автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01 до 200 м /ч, с погрешностью ±0,05% (весовой метод);
- мегомметр М1101М, диапазон измерения 0 - 500 МОм при 500 В;
- магазин сопротивлений Р3026, пределы отклонения сопротивления ±0,005%;
- нутромер микрометрический НМ 1250, диапазон измерений от 150 до 1250 мм, погрешность ±0,02 мм;
-нутромер микрометрический НМ 4000 диапазон измерений от 1250 до 4000 мм, погрешность ±0,06 мм.
изложены в документах ВАУМ.407312.114РЭ1 «Теплосчетчики ВИС.Т2 (полнопроходное исполнение). Руководство по эксплуатации» и ВАУМ.407312.114РЭ2 «Теплосчетчики ВИС.Т2 (погружное исполнение). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ВИС.Т2
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
3. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
4. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
5. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
6. ТУ 4218-001-45859091-04. «Теплосчетчики ВИС.Т. Технические условия»
| Зарегистрировано поверок | 33 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
