Трансформаторы тока ТДУ-220, 60916-15

Трансформаторы тока ТДУ-220 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60916-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТДУ-220
Изготовитель	ОАО "Уралэлектротяжмаш", г.Екатеринбург
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Трансформаторы тока ТДУ-220 изготовлены в период с 1965 г. по 1971 г.. (далее -трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 220 кВ.

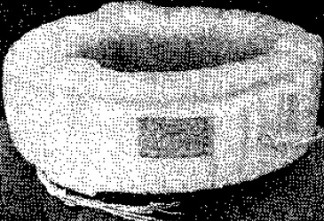

Общий вид трансформаторов тока ТДУ-220 показан на рисунке 1.

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Технические характеристики

ТДУ-220

Параметр	Значение
Заводской номер	613-1, 613-2, 613-3, 177-1, 177-2, 177-3	345-А, 345-В, 345-С	618-А, 618-В, 618-С, 586-1, 586-2, 586-3, 411-1, 411-2, 411-3, 132-1, 132-2, 132-3	252-1, 252-2, 252-3, 256-1, 256-2, 256-3, 5675, 5639, 5654, 63611, 63612,63613	315-1, 315-2, 315-3
Номинальный первичный ток 11ном., А	600		1000		750
Класс точности обмоток для измерения	1,0		0,5		0,5
Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А	20	30	30	20	20
Номинальный вторичный ток 12ном., А	5
Номинальное напряжение ином., кВ	220
Номинальная частота Гном., Гц	50
Номинальный коэффициент безопасности приборов, КБном	5
Диапазон рабочих температур, ° С	от минус 40 до 40
Средний срок службы, лет, не менее	25

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений

В комплект поставки входят:

1. Трансформаторы тока ТДУ-220 в количестве 36 шт. (заводские номера: 613-1, 613-2, 613-3, 177-1, 177-2, 177-3, 345-А, 345-В, 345-С, 618-А, 618-В, 618-С, 586-1, 586-2, 586-3, 411-1, 411-2, 411-3, 132-1, 132-2, 132-3, 252-1, 252-2, 252-3, 256-1, 256-2, 256-3, 5675, 5639, 5654, 63611, 63612, 63613, 315-1, 315-2, 315-3);

2. Паспорт - 36 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

Тип прибора

Основные метрологические характеристики

Прибор сравнения КНТ-03 (Госреестр № 24719-03)

Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %:

± (0,1 + 0,05-A 2) ).

Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9.

Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ':

± (0,1 + 0,03-A 2) ).

Примечания:

1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;

2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора.
