| Номер в госреестре | 60917-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТДУ-220 |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТДУ-220 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Трансформаторы тока ТДУ-220 изготовлены в период с 1966 г. по 1972 г. (далее -трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 220 кВ.

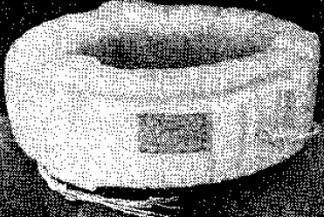

Общий вид трансформаторов тока ТДУ-220 показан на рисунке 1.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
ТДУ-220
| Параметр | Значение | |
| 1 | 2 | |
| Заводской номер | 290-1, 290-2, 290-3 | 379-1, 379-2, 379-3 |
| Номинальный первичный ток 11ном., А | 1000 | 600 |
| Номинальный вторичный ток 12ном., А | 5 | |
| Класс точности обмоток для измерения | 0,5 | 1,0 |
| Номинальные вторичные нагрузки обмоток для измерения Бном., В-А | 30 | |
| Номинальное напряжение ином., кВ | 220 | |
| Номинальная частота Гном., Гц | 50 | |
| Номинальный коэффициент безопасности приборов, КБном | 5 | |
| Диапазон рабочих температур, °С | от минус 40 до 40 | |
Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТДУ-220 (заводские номера: 290-1, 290-2, 290-3, 379-1, 379-2, 379-3) - 6 шт.;
2. Паспорт - 6 экз.
осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
| Тип прибора | Основные метрологические характеристики |
| 1 | 2 |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04) | Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
| Прибор сравнения КНТ-03 (Госреестр № 24719-03) | Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ). |
| Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора. | |
Методы измерений с помощью трансформаторов тока ТДУ-220 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока ТДУ-220
1 ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
2 ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
