Комплекс автоматизированный измерительно-вычислительный ТМСА 0.5-40.0 Д 065, 60919-15

Назначение

Комплекс автоматизированный измерительно-вычислительный ТМСА 0.5-40.0 Д 065 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.

Описание

Принцип действия комплекса основан на измерении временного отклика на выходе антенны, размещенной в соответствии с условием «дальней зоны», при воздействии на нее импульсного сигнала пикосекундной длительности и последующем анализе его комплексного частотного спектра. Комплекс обеспечивает возможность фильтрации сигналов, переотраженных от элементов антенного полигона, посредством выбора параметров временной развертки сверхширокополосного (СШП) приемного устройства при выполнении условий, необходимых для разделения по задержке прихода прямого и переотраженных сигналов (обеспечении условий временной селекции).

Конструктивно комплекс состоит из СШП приемного устройства, генераторного модуля, опорно-поворотного устройства (ОПУ), комплекта вспомогательных антенн, устройства позиционирования вспомогательной антенны, канала фазовой стабилизации, двухканального малошумящего усилителя, приборной стойки с источником бесперебойного питания, комплекта кабелей связи и синхронизации, комплекта устройств управления и обработки (рабочее место оператора).

СШП приемное устройство TMR 8140М является приемником СШП импульсных сигналов и предназначено для измерений их амплитуд и временных задержек. Устройство имеет два цифровых входа, к которым подключаются выносные смесители.

Генераторный модуль предназначен для формирования СШП импульсов, подаваемых на вход излучающей антенны. В состав генераторного модуля входит два СШП передающих устройства, помещенных в общий алюминиевый корпус: TMG015020VN01 и TMG250015VN01, первый из которых обеспечивает работу комплекса в верхней части диапазона рабочих частот, второй - в нижней части. СШП передающие устройства имеют независимые СВЧ выходы.

Прецизионное трехкоординатное ОПУ в комплекте с контроллером осей TMC3121, СВЧ вращающимися сочленениями и кабелями управления и питания, пультом дистанционного управления    предназначено для позиционирования испытываемых антенн в

автоматизированном режиме.

Комплект вспомогательных антенн ТМА 0.5-1.0 И (в диапазоне частот от 0,5 до 1 ГГц) и ТМА 1.0-40.0 И (в диапазоне частот от 1 до 40 ГГц) предназначен для облучения испытваемой антенны электромагнитным полем.

Устройство позиционирования вспомогательной антенны предназначено для установки вспомогательной антенны и генераторного модуля.

Канал фазовой стабилизации состоит из антенны, установленной на треноге, выносного смесителя и предназначен для компенсации долговременной временной нестабильности СШП приемного устройства.

Двухканальный малошумящий усилитель предназначен для увеличения амплитуд сигналов на выходе приемной антенны и имеет низкочастотный и высокочастотный каналы.

Приборная стойка предназначена для размещения СШП приемного устройства, контроллера осей и источника бесперебойного питания, обеспечивающего надежное и стабильное питание элементов комплекса.

Комплект кабелей связи и синхронизации обеспечивает цифровые и аналоговые связи между элементами комплекса.

Лист № 2 Всего листов 10

Комплект устройств управления и обработки представляет собой ПК со специализированным программным обеспечением, посредством которого осуществляется автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов измерений.

Внешний вид комплекса приведен на рисунках 1 - 7.

Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 4.

1    - измеряемая антенна

2    - антенна компенсационного канала на треноге

3    - опорно-поворотное устройство

4    - приборная стойка

5    - вспомогательная антенна

6    - генераторный модуль

7    - устройство позиционирования вспомогательной антенны

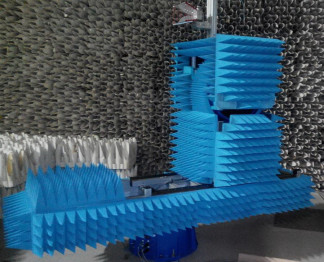

1    - устройство изменения угла азимута испытываемой антенны AL-860-1

2    - слайдер для совмещения фазового центра (или апертуры) антенны с осью вращения

3    - опора (башня)

4    - устройство изменения угла месиа испытываемой антенны AL-860-1

5    - испытываемая антенна

6    - противовес

1    - СШП приемное устройство TMR 8140

2    - контроллер осей ТМС 3131

3    - источник бесперебойного питания

Рисунок 4 - Внешний вид приборной стойки

Программное обеспечение

ПО комплекса осуществляет:

-    управление элементами комплекса и процессом измерений;

-    обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;

-    представление радиотехнических характеристик испытываемой антенны в виде таблиц, графиков и диаграмм;

-    хранение результатов измерений и радиотехнических характеристик испытываемой антенны.

ПО комплекса работает под управлением операционной системы Windows 7.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики комплекса приведены в таблицах 2, 3.

Таблица 2

Примечания:

1)-    при 128 усреднениях сигнала;

2)-    при КСВН антенн не более 1,5, уровне ортогональной составляющей поляризации пол излучения не более минус 20 дБ, отношении сигнал/шум в частотной области для выбранно спектральной составляющей более 30 дБ, выполнении условия «дальней зоны»;

3)-    при выполнении условия временной селекции прямого сигнала на фоне переотраженных;

4)    ~

- при идеально линейной поляризации вспомогательной антенны, погрешности установки ортогонального углового положения антенны, вращаемой по крену, в пределах ± 0,2°._

Знак утверждения типа

наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 0.5-40.0 Д 065. Руководство по эксплуатации. ТМСА 053.040. 00Д РЭ».

Комплектность

Комплект поставки комплекса приведен в таблице 4.

Таблица 4

Поверка

осуществляется в соответствии с документом ТМСА 065.040. 00Д МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 0.5-40.0 Д 065. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» « 30 » апреля 2015 года.

Основные средства поверки:

-    генератор сигналов Agilent N5183A, регистрационный № 40965-09, диапазон частот от 0,1 МГц до 40 ГГц, диапазон установки выходной мощности от минус 20 до 7 дБм, пределы допускаемой относительной погрешности установки частоты ± 2,1 х 10-6;

-    аттенюатор ступенчатый программируемый 84908М, регистрационный № 60239-15, диапазон частот от 0 до 50 ГГц, диапазон ослабления от 0 до 65 дБ с шагом 5 дБ;

-    анализатор цепей векторный N5224A, регистрационный № 53568-13, диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ - ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ - ± 1,63 дБ.

Сведения о методах измерений

Комплекс автоматизированный измерительно-вычислительный ТМСА 0.5-40.0 Д 065. Руководство по эксплуатации. ТМСА 065.040. 00Д РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному ТМСА 0.5-40.0 Д 065

Техническая документация изготовителя.
