Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053, 60920-15

60920-15
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Карточка СИ
Номер в госреестре 60920-15
Наименование СИ Комплекс автоматизированный измерительно-вычислительный
Обозначение типа СИ ТМСА 1.0-40.0 Д 053
Изготовитель ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург
Год регистрации 2015
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.

Описание

Принцип действия комплекса основан на измерении временного отклика на выходе антенны, размещенной в соответствии с условием «дальней зоны», при воздействии на нее импульсного сигнала пикосекундной длительности и последующем анализе его комплексного частотного спектра. Комплекс обеспечивает возможность фильтрации сигналов, переотражен-ных от элементов антенного полигона, посредством выбора параметров временной развертки сверхширокополосного (СШП) приемного устройства при выполнении условий, необходимых для разделения по задержке прихода прямого и переотраженных сигналов (обеспечении условий временной селекции).

Конструктивно комплекс состоит из СШП приемного устройства, СШП передающего устройства, опорно-поворотного устройства (ОПУ) с контроллером, комплекты эталонных и вспомогательных антенн, устройства позиционирования вспомогательной антенны, малошу-мящих усилителей (МШУ), комплекта кабелей связи и синхронизации, компенсационного канала, приборной стойки с источником бесперебойного питания, комплекта устройств управления и обработки (рабочее место оператора).

СШП приемное устройство TMR 8140 является приемником СШП импульсных сигналов и предназначено для измерений их амплитуд и временных задержек. Устройство имеет два цифровых входа, к которым подключаются выносные смесители (измерительный и компенсационного канала).

СШП передающее устройство TMG 020020VN01 предназначено для формирования СШП импульсов, подаваемых на вход излучающей антенны. Устройство имеет два независимых выхода, обеспечивающих работу в верхней и нижней частях диапазона рабочих частот комплекса.

Прецизионное четырехкоординатное ОПУ ТМП 04В 010 в комплекте с контроллером осей ТМС 3131, вращающимися сочленениями RJ-20, кабелями управления и питания предназначено для позиционирования испытываемых антенн в автоматизированном режиме.

Комплект вспомогательных антенн в составе антенны измерительной рупорной П6-23М (в диапазоне частот от 1 до 18 ГГц) и антенны ТМА 18-40 И (в диапазоне частот от 18 до 40 ГГц) предназначен для облучения испытываемой антенны электромагнитным полем. Комплект эталонных антенн в составе антенн ТМА 1-6 Э (в диапазоне частот от 1 до 6 ГГц) и ТМА 6-40 Э (в диапазоне частот от 6 до 40 ГГц) используется в качестве меры при измерениях коэффициентов усиления.

Устройство позиционирования вспомогательной антенны предназначено для установки вспомогательной антенны.

МШУ ТМУ 0220-25 (диапазон частот от 4 до 20 ГГц) и ТМУ 0245-35 (диапазон частот от 20 до 37,5 ГГц) предназначены для усиления принимаемых сигналов в соответствующих диапазонах частот.

Компенсационный канал состоит из антенны, установленной на треноге, выносного смесителя и предназначен для компенсации долговременной временной нестабильности СШП приемного устройства.

Лист № 2 Всего листов 11

Приборная стойка с источником бесперебойного питания обеспечивает установку СШП приемного устройства, контроллера осей, а также стабильное питание элементов комплекса.

Комплект кабелей связи и синхронизации обеспечивает цифровые и аналоговые связи между элементами комплекса.

Комплект устройств управления и обработки представляет собой ПК со специализированным программным обеспечением (ПО), посредством которого осуществляется автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов измерений.

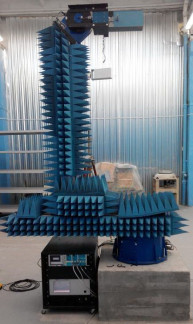

Внешний вид комплекса приведен на рисунках 1 - 7.

Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 3.

1    - измеряемая антенна;

2    - антенна компенсационного канала на треноге;

3    - опорно-поворотное устройство;

4    - приборная стойка;

5    - вспомогательная антенна;

6    - СШП передающее устройство;

7    - устройство позиционирования вспомогательной антенны

1    - устройство изменения угла элевации измеряемой антенны;

2    - устройство изменения крена измеряемой антенны;

3    - опора (башня);

4    - слайдер для совмещения фазового центра (или апертуры) антенны с осью вращения;

3 - азимутальное поворотное устройство

Место нанесения знака утверждения типа

Места для пломбиров ки от несанкционированного доступа

Программное обеспечение

ПО комплекса осуществляет:

-    управление элементами комплекса и процессом измерений;

-    обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;

-    представление радиотехнических характеристик испытываемой антенны в виде таблиц, графиков и диаграмм;

-    хранение результатов измерений и радиотехнических характеристик испытываемой антенны.

ПО комплекса работает под управлением операционной системы Windows 7.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NFCalc.exe

AmrView.exe

Номер версии (идентификационный номер) ПО

3.17.1

3.16.60612

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

226850203FD92EEA8EC951

2959778DB8

FAF113F3C83206EB863D696

24F5D3FC0

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Наименование характеристики

Значение

характеристики

Диапазон рабочих частот, ГГц

от 1 до 37,5

Пределы допускаемой относительной погрешности измерений частоты, %

± 0,1

Динамический диапазон стробоскопического преобразователя при количестве N усреднений сигнала, дБ, не менее:

-    N = 16

-    N = 64

-    N = 256

59

65

71

Энергетический потенциал1, дБ, не менее:

-    низкочастотный канал в диапазоне частот от 1 до 26 ГГц

-    высокочастотный канал

в диапазоне частот от 6 до 16 ГГц в диапазоне частот от 16 до 30 ГГц в диапазоне частот от 30 до 37,5 ГГц

(- 0,1f 2 + f + 92) дБ

85 дБ (-f + 101) дБ (-4f + 191) дБ где f - частота, ГГц

Коэффициент усиления МШУ, дБ, не менее:

-    ТМУ 0220-25

-    ТМУ 0245-35

20

30

Диапазон изменения угла поворота ОПУ в азимутальной плоскости

от 0 до 360°

Диапазон изменения угла поворота ОПУ по элевации

от минус 45 до плюс 90°

Диапазон изменения угла поворота ОПУ по крену

от 0 до 360°

Пределы допускаемой абсолютной погрешности отсчета углового положения ОПУ в азимутальной плоскости

± 0,1°

Диапазон перемещения слайдера, м, не менее

от 0 до 0,5

Потребляемая мощность, В А, не более

1500

Масса, кг, не более:

-    приборная стойка

-    прецизионное четырехкоординатное ОПУ

70

250

Габаритные размеры (длина х ширина х высота), м, не более:

-    приборная стойка

-    прецизионное четырехкоординатное ОПУ (без фундамента)

0,6 х 0,55 х 0,55 1,7 х 0,7 х 3,0

Напряжение электропитания от сети переменного тока частотой (50 ± 1) Гц, В

220 ± 22

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 20 °С, %, не более

-    атмосферное давление, кПа

от 15 до 25 80

от 84 до 106,7

Примечание - 1) при 128 усреднениях сигнала

Наименование характеристики

Значение характеристики в диапазоне частот, ГГц

от 1 до 18

от 18 до 30

от 30 до 37,5

Пределы допускаемой погрешности измер ений отношений уровней спектральных составляющих сигналов на уровне сигнала, дБ:

- минус 3 дБ

± 0,1

± 0,3

± 0,5

- минус 5 дБ

± 0,15

± 0,35

± 0,6

- минус 10 дБ

± 0,2

± 0,4

± 0,7

- минус 15 дБ

± 0,25

± 0,5

± 0,8

- минус 20 дБ

± 0,3

± 0,6

± 0,9

- минус 25 дБ

± 0,4

± 0,7

± 1,0

- минус 30 дБ

± 0,5

± 0,8

± 1,2

- минус 35 дБ

± 0,65

± 0,9

± 1,5

- минус 40 дБ

± 0,8

± 1,0

± 2,0

- минус 45 дБ

± 1,0

± 1,2

± 2,5

Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом замещения2, 3 при погрешности КУ эталонной антенны, дБ:

- ± 0,5 дБ

± 1,0

± 1,1

± 1,3

- ± 0,8 дБ

± 1,2

± 1,3

± 1,5

- ± 1,0 дБ

± 1,5

± 1,6

± 1,8

Пределы допускаемой погрешности измерений уровней амплитудных диаграмм направленности 3, дБ:

- для отношения сигнал/шум в частотной области 30 дБ

минус 3 дБ

± 0,6

± 0,7

± 0,8

минус 5 дБ

± 0,9

± 1,0

± 1,1

минус 10 дБ

± 1,5

± 1,5

± 1,6

минус 15 дБ

± 2,3

± 2,3

± 2,3

минус 20 дБ

± 3,5

± 3,5

± 3,5

- для отношения сигнал/шум в частотной области 40 дБ

минус 3 дБ

± 0,25

± 0,45

± 0,7

минус 5 дБ

± 0,4

± 0,6

± 0,8

минус 10 дБ

± 0,6

± 0,7

± 1,0

минус 15 дБ

± 0,9

± 1,0

± 1,2

минус 20 дБ

± 1,4

± 1,5

± 1,6

минус 25 дБ

± 2,2

± 2,2

± 2,3

минус 30 дБ

± 3,5

± 3,5

± 3,5

- для отношения сигнал/шум в частотной области 50 дБ

минус 3 дБ

± 0,15

± 0,4

± 0,6

минус 5 дБ

± 0,25

± 0,5

± 0,8

минус 10 дБ

± 0,4

± 0,6

± 0,9

минус 15 дБ

± 0,5

± 0,8

± 1,0

минус 20 дБ

± 0,7

± 1,0

± 1,2

минус 25 дБ

± 1,0

± 1,2

± 1,5

минус 30 дБ

± 1,5

± 1,7

± 2,0

минус 35 дБ

± 2,3

± 2,5

± 2,8

минус 40 дБ

± 3,5

± 3,6

± 4,0

- для отношения сигнал/шум в частотной области 60 дБ

минус 3 дБ

± 0,15

± 0,4

± 0,6

минус 5 дБ

± 0,25

± 0,5

± 0,7

минус 10 дБ

± 0,3

± 0,6

± 0,8

Наименование характеристики

Значение характеристики в диапазоне частот, ГГц

от 1 до 18

от 18 до 30

от 30 до 37,5

минус 15 дБ

± 0,4

± 0,7

± 1,0

минус 20 дБ

± 0,5

± 0,8

± 1,2

минус 25 дБ

± 0,7

± 1,0

± 1,4

минус 30 дБ

± 1,0

± 1,3

± 1,8

минус 35 дБ

± 1,5

± 1,7

± 2,1

минус 40 дБ

± 2,1

± 2,2

± 3,0

минус 45 дБ

± 3,0

± 3,2

± 4,0

Пределы допускаемой погрешности измерений уровней поляри-

3, 4 т"1

зационных диаграмм , дБ:

- для отношения сигнал/шум в частотной области 30 дБ

минус 3 дБ

± 0,6

± 0,7

± 0,8

минус 5 дБ

± 0,9

± 1,0

± 1,1

минус 10 дБ

± 1,4

± 1,4

± 1,5

минус 15 дБ

± 2,3

± 2,3

± 2,3

минус 20 дБ

± 3,5

± 3,5

± 3,5

- для отношения сигнал/шум в частотной области 40 дБ

минус 3 дБ

± 0,3

± 0,5

± 0,7

минус 5 дБ

± 0,4

± 0,6

± 0,8

минус 10 дБ

± 0,6

± 0,8

± 1,1

минус 15 дБ

± 0,9

± 1,1

± 1,3

минус 20 дБ

± 1,5

± 1,6

± 1,8

минус 25 дБ

± 2,3

± 2,4

± 2,5

минус 30 дБ

± 3,5

± 3,6

± 3,6

- для отношения сигнал/шум в частотной области 50 дБ

минус 3 дБ

± 0,2

± 0,4

± 0,6

минус 5 дБ

± 0,3

± 0,5

± 0,8

минус 10 дБ

± 0,4

± 0,6

± 1,0

минус 15 дБ

± 0,6

± 0,8

± 1,2

минус 20 дБ

± 0,8

± 1,1

± 1,5

минус 25 дБ

± 1,3

± 1,5

± 1,8

минус 30 дБ

± 2,0

± 2,2

± 2,5

- для отношения сигнал/шум в частотной области 60 дБ

минус 3 дБ

± 0,2

± 0,4

± 0,6

минус 5 дБ

± 0,25

± 0,5

± 0,7

минус 10 дБ

± 0,35

± 0,6

± 0,9

минус 15 дБ

± 0,5

± 0,8

± 1,1

минус 20 дБ

± 0,7

± 1,0

± 1,3

минус 25 дБ

± 1,2

± 1,3

± 1,6

минус 30 дБ

± 1,7

± 1,8

± 2,2

Примечания:

Знак утверждения типа

наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки комплекса приведен в таблице 4.

Таблица 4

Наименование

Обозначение

Количество

1 Комплекс автоматизированный измерительновычислительный ТМСА 1.0-40.0 Д 053 в составе:

ТМСА 1.0-40.0 Д 053

1

1.1СШП приемное устройство

TMR 8140

1

1.2 СШП передающее устройство

TMG 020020VN01

1

1.3 Прецизионное четырехкоординатное ОПУ в комплекте с:

ТМП 04В 010

1

• контроллером осей

ТМС 3131

•    вращающимися сочленениями,

•    кабелями управления и питания

RJ-20

1.4 Вспомогательные антенны в комплекте с устрой

П6-23М

1 к-т

ством позиционирования

ТМА 18-40 И

1.5 Эталонные антенны

ТМА 1-6 Э ТМА 6-40 Э

1 к-т

1.6 Малошумящие усилители

ТМА 0220-25

1

ТМУ 0245-35

1

1.7 Устройство позиционирования вспомогательной антенны

-

1

1.8 Компенсационный канал

-

1

1.9 Комплект кабелей СВЧ, управления и питания

-

1

1.10 Источник бесперебойного питания

-

1

1.11 Персональный компьютер

-

1

1.12 Приборная стойка

-

1

1.13 ПО управления, обработки результатов измерений, их визуализации и каталогизации

-

1

2 Руководство по эксплуатации

ТМСА 053.040. 00Д РЭ

1

3 Паспорт

ТМСА 053.040. 00Д ПС

1

4 Методика поверки

ТМСА 053.040. 00Д МП

1

Поверка

осуществляется в соответствии с документом ТМСА 053.040. 00Д МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 года.

Основные средства поверки:

-    генератор сигналов Agilent N5183A, регистрационный № 40965-09, диапазон частот от 0,1 МГц до 40 ГГц, диапазон установки выходной мощности от мин^ус 20 до 7 дБм, пределы допускаемой относительной погрешности установки частоты ± 2,1 х 10- ;

-    аттенюатор ступенчатый программируемый 84908М, регистрационный № 60239-15, диапазон частот от 0 до 50 ГГц, диапазон ослабления от 0 до 65 дБ с шагом 5 дБ;

-    анализатор цепей векторный N5224A, регистрационный № 53568-13, диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ - ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ - ± 1,63 дБ.

Сведения о методах измерений

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 Д 053. Руководство по эксплуатации. ТМСА 053.040. 00Д РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному ТМСА 1.0-40.0 Д 053

Техническая документация изготовителя.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 16.09.2024
60920-15
Номер в ГРСИ РФ:
60920-15
Производитель / заявитель:
ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург
Год регистрации:
2015
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
