| Номер в госреестре | 60921-15 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | FloBoss 107 |
| Изготовитель | "Emerson Process Management / Fisher Controls International Inc. / Remote Automation Solutions", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные FloBoss 107 (далее - контроллеры) предназначены для измерения электрических сигналов от преобразователей расхода, температуры, давления, преобразования их в значение физических величин и вычисления расхода и объема природного газа (далее - газа), приведенных к стандартным условиям в соответствии с ГОСТ 2939-63, при учетно-расчетных и технологических операциях.
Принцип действия контроллеров основан на измерении и преобразовании сигналов ультразвуковых объемных расходомеров, потокового газового хроматографа, измерительных преобразователей давления и температуры в информацию об измеряемых параметрах газа с последующим вычислением расхода и количества газа и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера.
По измеренным значениям расхода, температуры, давления и введенным или измеренным значениям компонентного состава, контроллер автоматически рассчитывает объемный расход (объем) газа, приведенный к стандартным условиям в соответствии с ГОСТ 2939-63.
Контроллеры обеспечивают выполнение следующих функций:
- измерение, преобразование и регистрация входных аналоговых сигналов силы постоянного тока от 4 до 20 мА, дискретных и цифровых сигналов;
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи (газовый хроматограф);
- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63;
- вычисление коэффициента сжимаемости природного газа по ГОСТ 30319.2-96 (модифицированный метод NX19 мод., модифицированное уравнение состояния GERG-91 мод. и уравнение состояния AGA8-92DC (МИ 3466-2015), уравнение состояния ВНИЦ СМВ);
- вычисление коэффициента динамической вязкости и показателей адиабаты газа по ГОСТ 30319.1-96.
Кроме того, контроллеры реализуют:
- хранение архивов измеренных и вычисленных параметров;
- ведение журналов событий и журналов нештатных ситуаций;
- непосредственный ввод данных о компонентном составе газа от хроматографа;
- многоканальное ПИД регулирование;
- вывод информации на принтер и передачу ее по различным интерфейсам связи;
- сигнализацию при отказе первичных преобразователей (датчиков) или при выходе измеряемых параметров за установленные пределы;
- энергонезависимое хранение информации и работу часов реального времени.

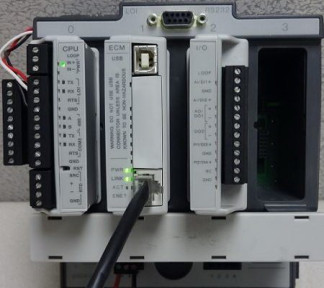

Общий вид контроллера приведен на рис 1.
■
Таблица 1- Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Gost properties | Linear Meter |
| Номер версии ПО | Rev. 1.02 | Rev. 1.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 0x75EF | 0x38E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | CRC |
Метрологические и технические характеристики контроллеров представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики контроллеров_
| Наименование характеристики | Значение характеристики |
| Диапазон измерений аналоговых сигналов входа/выхода силы постоянного тока, мА | 4 ... 20 |
| Максимальная частота импульсного сигнала, Г ц | 12000 |
| Пределы допускаемой приведенной погрешности при преобразовании токовых сигналов в значение физической величины, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс | ±1 |
| Пределы допускаемой относительной погрешности при измере- |
| Наименование характеристики | Значение характеристики |
| нии времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности при вычислении объема и расхода газа при стандартных условиях, % | ±0,02 |
| Условия окружающей среды: - температура, °С - относительная влажность (без конденсации) не более, % - атмосферное давление, кПа | от 15 до 25 95 от 84 до 106,7 |
| Потребляемая мощность, Вт, не более | 50 |
| Г абаритные размеры, мм, не более | 306x140x204 |
| Масса, кг, не более | 1,18 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографическим способом.
Таблица 3 - Комплектность контроллеров
| Наименование | Количество |
| Контроллер измерительный FloBoss 107, заводской № 20613718 | 1 экз. |
| Контроллер измерительный FloBoss 107, заводской № 20613719 | 1 экз. |
| Контроллеры измерительные FloBoss 107. Паспорт | 1 экз. |
| Инструкция. ГСИ. Контроллеры измерительные FloBoss 107. Методика поверки | 1 экз. |
| Контроллер расхода FloBoss 107. Руководство по эксплуатации | 1 экз. |
| Конфигурационное программное обеспечение «ROCLINK 800» на компакт-диске. | 1 экз. |
осуществляется по документу МП 166-30151-2015 «Инструкция. Государственная система обеспечения единства измерений. Контроллеры измерительные FloBoss 107. Методика поверки», утвержденная ГЦИ СИ ООО «Метрологический центр СТП» 03 марта 2015 г. Перечень основных средств поверки (эталонов):
- калибратор многофункциональный MC5-R с HART модулем: диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон воспроизведения последовательности импульсов 0...9999999.
Метод измерения изложен в документе «Контроллер расхода FloBoss 107. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FloBoss 107
ГОСТ 2939-63 «Газы. Условия для определения объема».
ГОСТ 30319.1-96 «Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки».
ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости».
