Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820, 60923-15

Назначение

Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230,

90.1240,    90.1250, 90.1820 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и клеммной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования.

Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230,

90.1240,    90.1250, 90.1820 отличаются друг от друга метрологическими характеристиками и конструктивным исполнением и имеют следующие модификации: 901020/10, 901020/20, 901050/10, 901050/20, 901050/30, 901210/10, 901220/40, 901220/41, 901230/40, 901230/41, 901240/20, 90.1250/32, 90.1250/33, 90.1250/34, 901820/10, 901820/20, 901820/30, 901820/40. 901820/50 , 901820/51. ТП могут изготавливаться с одним или двумя ЧЭ.

ТП 90.1020 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4-20/20-4 мА или c программируемым преобразователем Wtrans B c передачей данных по радиоканалу или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенную с клеммной головкой. Г оловки ТП помимо основной формы (В) имеют дополнительный ряд конструктивных исполнений (BUZ, BUZH, BBK). Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH) и из пластмассы (конструктивное исполнение BBK). Термопреобразователи с головками конструктивного исполнения BUZH могут иметь жидкокристаллический дисплей (только для общепромышленного исполнения) с измерительным преобразователем, либо два встроенных измерительных преобразователя dTRANS T01.

ТП 90.1050 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющую собой сварную с одного конца трубку, соединенную с компенсационными проводами в силиконовой оболочке или в металлической оплетке при помощи переходного элемента, со штуцером, имеющим различные формы исполнения.

ТП 90.1210 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с неизолированными проводами.

ТП 90.1220 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы В (из алюминия) ш встроенным программируемым измерительным преобразователем dTRANS T01 или dTRANS T05 с выходным сигналом постоянного тока 4-20/20-4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя.

ТП 90.1230 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, соединенной с защитной головкой формы J (из аллюминия).

ТП 90.1240 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную со стандартным плоским штекером.

ТП 90.1250 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющую собой сварную с одного конца трубку, соединенную с проводами из силикона, тефлона или в металлической оплетке.

ТП 90.1820 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS T01/T05 с выходным сигналом постоянного тока 4^20/20^4 мА, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, титана, инконеля или хас-теллоя, соединенную с клеммной головкой. Головки ТП имеют конструктивные исполнения: A, B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения A, B, BUZ, BUZH, XD-Ax) или из нержавеющей стали (конструктивные исполнения BEGF, XD-Sx). Термопреобразователи могут иметь ЖК индикатор головками конструктивных исполнений XD-Ax, XD-Sx. (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений).

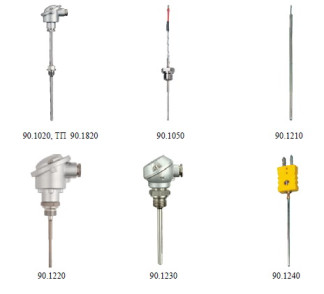

Изображения общего вида ТП 90.1020, 90.1050, 90.1210, 901220, 901230, 901240, 901250, 90.1820 приведены на рисунках 1-7.

Технические характеристики

Диапазон измеряемых температур (в зависимости от модели и используемого типа ЧЭ ТП), °С:

-    90.1020 (ЧЭ с НСХ типа «L»)........................................от минус 200 до плюс 600;

-    90.1020 (ЧЭ с НСХ типа «J»)..........................................от минус 200 до плюс 600;

-    90.1020 (чЭ с НСХ типа «К»)........................................от минус 200 до плюс 800;

-    90.1050 (ЧЭ с НСХ типа «L», «К»).................................от минус 200 до плюс 600;

-    90.1210, 90.1220, 90.1230, 90.1240, 901250

(ЧЭ с НСХ типа «L»)....................................................от минус 200 до плюс 800;

-    90.1210, 90.1220, 90.1230, 90.1240, 90.1250

(ЧЭ с НСХ типа «J»).....................................................от минус 200 до плюс 800;

-    90.1210, 90.1220, 90.1230, 90.1240, 90.1250

(ЧЭ с НСХ типа «К», «N»)........................................... от минус 200 до плюс 1200;

-    90.1820 (ЧЭ с НСХ типа «L»)...........................................от минус 200 до плюс 600;

-    90.1820 (чЭ с НСХ типа «J»)....................................... от минус 200 до плюс 600;

-    90.1820 (ЧЭ с НСХ типа «К»)........................................от минус 200 до плюс 1150

-    90.1820 (чЭ с НСХ типа «N»).........................................от минус 200 до плюс 1200.

Условное обозначение номинальной статической характеристики (НСХ) преобразования по

ГОСТ Р 8.585-2001 (МЭК 60584-1, DIN 43170): ......................................«К», «N» «J», «L»

Класс допуска (по ГОСТ Р 8.585-2001):

-    для ЧЭ ТП типа «К», «N»........................................................................1, 2, 3;

-    для ЧЭ ТП типа «J»...................................................................................1, 2;

-    для ЧЭ ТП типа «L»...................................................................................2, 3

ТП с НСХ «К» и «L» в диапазоне от минус 200 до минус 40 °С соответствуют классу допуска 3 по ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С:

-    тип «К», «N»:    класс 1: ± 1,5 (от минус 40 до плюс 375 °C)

± 0,004• | t | (св. плюс 375 до плюс 1200 °C) класс 2: ± 2,5 (от минус 40 до плюс 333 °C) ± 0,0075 • | t | (св. плюс 333 до плюс 1200 °C) класс 3: ± 0,015 • | t | (от минус 200 до минус 167 °C);

± 2,5 (св. минус 167 до плюс 40 °C)

-    тип «J»:    класс 1: ± 1,5 (от минус 40 до плюс 375 °C);

± 0,004• | t | (св. плюс 375 до плюс 750 °C);

класс 2: ± 2,5 (от 0 до плюс 333 °c); ± 0,0075 • | t | (св. плюс 333 до плюс 800 °C)

класс 2: ± 2,5 (от минус 40 до плюс 360 °C);

- тип «L»:

Лист № 4 Всего листов 6

± (0,7 + 0,005• | t |) (св. плюс 360 до плюс 800 °C); класс 3: ± (1,5 + 0.01 • | t |) (от минус 200 до минус 100 °C);

± 2,5 (св. минус 100 до плюс 100 °C)

Пределы допускаемой суммарной погрешности ТП и ИП ( А, °С) вычисляются по формуле:

А = +V(Дип )2 + (АТС )2 ,

где: АИП - погрешность ИП, °С; АТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.

Электрическое сопротивление изоляции ТП при (25 ± 10) °С, МОм, не менее:....................100

Длина компенсационных проводов

(для ТП 90.1210, 90.1050), мм: .................................от 500 до 2500 (и более по спец. заказу)

Диаметр защитной оболочки ТП (в зависимости от исполнения ТП), мм: ..............от 0,5 до 11

Длина монтажной части (в зависимости

от исполнения), мм: ..............................................от 17 до 50000 (и более по спец. заказу)

Масса, кг: .....................................от 0,05 до 5 (в зависимости от модели и исполнения ТП)

Средний срок службы (при нормальных условиях эксплуатации), лет, не менее: .................12

Степень защиты от влаги и пыли ТП по ГОСТ 14254-96 (МЭК 60529): ......IP54, IP65, IP66, IP67

Температура окружающей среды при эксплуатации ТП без ИП (в зависимости от модели ТП, исполнения головки ТП или оболочки компенсационных проводов), °С:

-    90.1020 (с головкой исполнений: B, BUZ, BUZH).................от минус 40 до плюс 100;

-    90.1020 (с головкой исполнения BBK)..............................от минус 30 до плюс 130;

-    90.1050 (с силиконовой оболочкой)...................................от минус 50 до плюс 180;

-    90.1050 (с металлической оплеткой)..................................от минус 20 до плюс 350;

-    90.1210, 90.1220, 90.1230, 90.1240, 901250

(с силиконовой оболочкой)..............................................от минус 50 до плюс 180;

-    90.1210, 90.1220, 90.1230, 90.1240, 901250

(с тефлоновой оболочкой).............................................. от минус 190 до плюс 260;

-    90.1210, 90.1220, 90.1230, 90.1240, 901250

(с металлической оплеткой)...............................................от минус 20 до плюс 350;

-    90.1820..............................................................................................от минус 50 до плюс 100

Температура окружающей среды при эксплуатации ТП с ИП, °С:

-    без встроенного индикатора...........................................................от минус 50 до плюс 85;

-    со встроенным индикатором............................................................от минус 50 до плюс 60

Температура окружающей среды при эксплуатации ТП 90.1820 во взрывозащищенном исполнении (в зависимости от температурного класса ТП), °С:

-    для T1^4....................................................................от минус 50 до плюс 85;

-    для Т5 ..........................................................................от минус 50 до плюс 70;

-    для Т6..........................................................................от минус 50 до плюс 55

Маркировка ТП 90.1820 во взрывозащищенном исполнении по ГОСТ Р 51330.0-99 (МЭК 60079-0-98): 1ExdIICT1.. T6(Gb)X, 0ExiaIICT1.. T6(Ga)X, 1ExdiaIICT1.. ,T6(Gb)X, 1Exd[iaGa]IICT1.. ,T6(Gb)X, 0ExiaIICT6(Ga).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТП при помощи наклейки.

Комплектность

Термопреобразователь (исполнение - в соответствии с заказом) Паспорт (на русском языке)

-    1 шт.

-    1 экз.

-    1 экз.

Методика поверки

Поверка

осуществляется в соответствии с документом МП 60923-15 «Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820. Методика поверки», утверждённым ФГУП «ВНИИМС» 02.07.2014 г.

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда в диапазоне температуры от минус 196 до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13);

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005... 0,02) °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;

-    вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-101-17833170-2014 Преобразователи термоэлектрические. Технические условия. Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
