| Номер в госреестре | 60924-15 |
| Наименование СИ | Счетчики электрической энергии статические с функцией ограничения мощности |
| Обозначение типа СИ | ИНТЕГРА 101 |
| Изготовитель | Акционерное общество «Научно-производственное предприятие «Интеграл» |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101 (далее счетчики) предназначены для измерения электрической активной энергии и активной мощности в однофазных двухпроводных цепях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.
Счетчик состоят из микроконтроллера, датчиков тока, напряжения и жидкокристаллического индикатора (далее ЖКИ). Микроконтроллер преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому инфракрасному порту.
В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчика напряжения используется схема с резистивным делителем.
Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

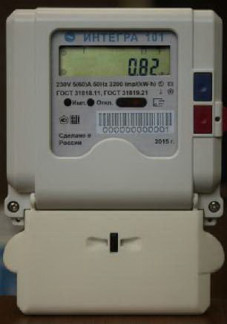

Внешний вид счетчика ИНТЕГРА 101 с закрытой клеммной крышкой приведён на рисунке 1.
Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за
потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным через RS-485 или оптический инфракрасный порт по цепям системы энергоучета.
Счетчики предназначены для установки на 3 винта (настенное крепление).
Счетчики предназначены для эксплуатации внутри закрытых помещений.
Структура условного обозначения ИНТЕГРА 101:
ИНТЕГРА - торговая марка счетчика;
1 - однофазный электрический счетчик;
0 - резерв;
1 - порядковый номер разработки (номер модели счетчика).
Тарификация и архивы учтенной энергии
Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:
- значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев.
Журналы
В энергонезависимой памяти счетчика хранится журнал событий, который содержит записи об изменениях состояния счетчика и его настроек. В таблица 1 приведен список разделов журнала событий.
Таблица 1
| Наименование события | Фиксируемое количество |
| Отключение напряжения (время обрыва, время восстановления) | 10 последних |
| Очистка энергетических показаний (время очистки показаний, показания на момент очистки) | 10 последних |
| Записи о количестве программирований (время программирования, код оператора и отметка об измененных данных) | 10 последних |
| Записи о корректировках времени (время, код оператора) | 10 последних |
| Записи о выключении реле (время выключения, код оператора, текущие показания) | 10 последних |
| Записи о включении реле (время включения, код оператора, текущие показания) | 10 последних |
| Записи о проведении очистки журнала событий (время, код оператора и отметка об удаленных данных) | 10 последних |
Степень ограничения лимита мощности нагрузки
Счетчики имеют ступенчатый выбор степени ограничения потребляемой мощности. Выбор степени ограничения выполняется при помощи программного обеспечения.
Импульсный выход
В счетчиках функционирует изолированный импульсный выход.
Устройство индикации
Жидкокристаллический индикатор счетчика (ЖКИ), осуществляет индикацию:
- текущего значения энергии по тарифам;
- суммарного значения накопленной энергии по тарифам;
- даты и времени;
- установленной ступени ограничения мощности и т.д.
Счетчики имеют кнопку для управления режимами индикации.
Счетчики обеспечивают отображение информации на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВтч, седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВтч, соответственно.
Интерфейсы связи
Счетчики имеют независимые интерфейсы связи: оптический интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.
Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя ПО «INTEGRACONFIG».
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (четыре уровня доступа).
Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной.
- производит обработку информации, поступающей от аппаратной части счётчика;
- формирует массивы данных и сохраняет их в энергонезависимой памяти;
- отображает измеренные значения на индикаторе;
- формирует ответы на запросы, поступающие по интерфейсам связи;
Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НАЕЛ.621.00.00 |
| Номер версии (идентификационный номер) ПО | b-140819 |
| Цифровой идентификатор ПО | 7AF2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы организации, осуществляющей поверку, пломбы ОТК завода - изготовителя.
После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.
Схема пломбирования счетчика приведена на рисунке 2.
приведены в таблице 3.
Таблица 3
| Наименование параметров | Значение |
| Класс точности по ГОСТ 31819.21-2012 при измерении энергии | 1 |
| Базовый/ максимальный ток, А | 5/60 |
| Стартовый ток (чувствительность) при измерении энергии, А, не более | 0,02 |
| Номинальное напряжение, В | 230 |
| У становленный рабочий диапазон напряжений, В | от 198 до 253 |
| Расширенный рабочий диапазон напряжений, В | от 207 до 253 |
| Предельный рабочий диапазон напряжений, В | от 0 до 265 |
| Номинальная частота сети, Гц | 50 |
| Точность хода часов внутреннего таймера в нормальных условиях во включенном состоянии, с./сут., не более | ± 0,5 |
| Полная (активная) мощность, потребляемая цепью напряжения, не более, Вт (В-А) | 1,5 (10) |
| Полная мощность, потребляемая цепью тока, В-А, не более | 0,1 |
| Цена одного разряда счётного механизма: старшего разряда, кВт-ч младшего разряда, кВт-ч; | 105 0,01 |
| Постоянная счетчика, имп./(кВт-ч) | 3200 |
| Установленный рабочий диапазон температур, °С; | минус 40 - плюс 60 |
| Количество тарифов | 4 |
| Масса, кг, не более | 0,7 |
| Г абаритные размеры, мм, не более | 165x120x60 |
| Срок сохранения информации при отключении питания, лет, не менее | 10 |
| Средняя наработка до отказа, час, не менее | 220000 |
| Средний срок службы, лет, не менее | 30 |
наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4
| Наименование | Обозначение документа | Кол. |
| Счетчик электрической энергии статический ИНТЕГРА 101 | 1 | |
| Формуляр | НАЕЛ.411152.001 ФО | 1 |
| Руководство по эксплуатации | НАЕЛ.411152.001 РЭ | 1* |
| Методика поверки | НАЕЛ.411152.001 МП | 1* |
| Программа проверки функционирования счетчиков электрической энергии статических с функцией ограничения мощности ИНТЕГРА 101 «INTEGRACONFIG» | НАЕЛ.411152.001 ПО | 1* |
| Переходная рамка для установки на DIN-рейку | 1 | |
| Коробка индивидуальная | 1 |
* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков.
осуществляется по документу НАЕЛ.411152.001-1 МП «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 25 марта 2015 г.
Перечень эталонов, применяемых при поверке:
Установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВА-Тест 6103-Т:
- номинальное напряжение 230 В;
- диапазон токов (0,001 - 100) А;
- погрешность измерения активной энергии ± 0,15 %;
- погрешность измерения тока и напряжения ± 0,2 %.
приведены в документе «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Руководство по эксплуатации» НАЕЛ.411152.001 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим с функцией ограничения мощности ИНТЕГРА 101
1. ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
2. ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
3. ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».
4. ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
5. ТУ 4228-001-50157563-2015. Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Технические условия.
