Установки поверочные ГВП Фантом-Спиро М, 60925-15

Назначение

Установки поверочные «ГВП Фантом-Спиро М» предназначены для воспроизведения объема и объемного расхода.

Описание

Принцип действия установок поверочных «ГВП Фантом-Спиро М» основан на создании воздушных потоков, проходящих через поверяемое средство (спирометр, спироанализатор, волюметр), подсоединенное к выходному патрубку установки. Воздушные потоки имеют заданные характеристики объема и объемного расхода, соответствующие различным режимам дыхания пациентов.

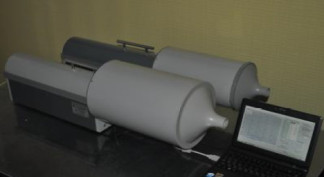

Установки поверочные «ГВП Фантом-Спиро М» состоят из генератора воздушных потоков (ГВП) и персонального компьютера (ПК). ГВП представляет собой воздушный поршневой насос, приводимый в движение шаговым приводом, который управляется микроконтроллером. При движении поршня ГВП создает воздушный поток на выходе патрубка насоса. Объем и объемный расход потока соответствует воздушным потокам, заданным точками объема в функции времени. Массивы точек воздушных потоков записаны в постоянную память микроконтроллера установки. Выбор воздушного потока и отображение его параметров осуществляется с помощью программного обеспечения, установленного на ПК. ПК связан с ГВП через USB порт.

Установки поверочные «ГВП Фантом-Спиро М» имеют две модификации «ГВП Фан-том-Спиро М1» и «ГВП Фантом-Спиро М2», отличающиеся номинальным объемом воздушно-

3    3

го поршневого насоса, соответственно, 5 дм и 8 дм .

На рисунке 2 приведена схема пломбировки и обозначение места для нанесения пломбы в целях предотвращения несанкционированной настройки и вмешательства.

Пломба предприятия-изготовителя наносятся в месте, указанном на рисунке 2 способом давления на специальную мастику для предотвращения доступа к механическим и к электронным частям установок.

Программное обеспечение

Программное обеспечение (ПО) является общим для обеих модификаций установок поверочных «ГВП Фантом-Спиро М», состоит из двух компонент: ПО микроконтроллера (ПО МК) и ПО персонального компьютера (ПО ПК).

ПО МК осуществляет прием от ПК кодовых команд на выполнение заданного режима работы установки и формирование временной последовательности управляющих импульсов для драйвера шагового двигателя (ШД), который приводит в движение поршень воздушного насоса генератора. ПО МК содержит метрологически значимую часть в виде массивов точек, определяющих воздушные потоки как функцию Vn = f(tn), и алгоритмы их обработки. ПО хранится в энергонезависимой памяти МК. ПО МК является встроенным, закрытым от пользователя для чтения и записи.

ПО ПК метрологически значимой части не содержит, обеспечивает управление режимами работы установки и обмен сигналами с МК. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Идентификационные данные ПО МК приведены в таблице 1.

Недопустимое влияние на метрологически значимое ПО установки через интерфейс связи отсутствует. Программное обеспечение установки не оказывает влияния на метрологические характеристики.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». Программное обеспечение, текущие данные и параметры настройки защищены от преднамеренных изменений с помощью специальных программных средств (аутентификация оператора установки с помощью пароля) и механическим опломбированием.

таблице 2.

Т а б л и ц а 2

Знак утверждения типа

наносится на лицевую панель корпуса генератора методом анодирования и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки установок приведен в таблице 3. Т а б л и ц а 3

Поверка

осуществляется по документу МП 0231-2-2015 «Инструкция. ГСИ. Установки поверочные «ГВП Фантом - Спиро М». Методика поверки», утвержденному ФГУП «ВНИИР» 25 марта 2015 г.

Основные средства поверки:

-    штангенциркуль ШЦ-250-0,1 по ГОСТ 166-80, диапазон измерений от 0 до 250 мм, цена деления 0.1 мм;

-    частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3 10 ;

-    термометр СП - 95, диапазон измерений от плюс 10 °С до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;

-    цифровой прецизионный барометр DPI 740 «Druck», диапазон от 0,5 до 110 кПа, пределы абсолютной погрешности ± 15 Па;

Сведения о методах измерений

Методы измерений содержатся в документе АФВД. 941159.002 РЭ «Установки поверочные «ГВП Фантом-Спиро М». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным «ГВП Фантом - Спиро»

1    ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расхода газа.

2    ТУ 9473-002-18002726-2014 Установка поверочная «ГВП Фантом - Спиро». Технические условия.
