Номер в госреестре | 60925-21 |
Наименование СИ | Установки поверочные |
Обозначение типа СИ | ГВП Фантом-Спиро М |
Изготовитель | Общество с ограниченной ответственностью "Малое научно-производственное предприятие "Развитие" (ООО МНПП "Развитие"), Московская обл., г. Жуковский |
Год регистрации | 2021 |
Срок свидетельства | 26.10.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установки поверочные ГВП Фантом-Спиро М (далее - установки) предназначены для воспроизведения объема и объемного расхода воздуха.
Принцип действия установок основан на создании воздушных потоков, проходящих через поверяемое средство измерений (спирометр, спироанализатор, волюметр), подсоединенное к выходному патрубку установки. Воздушные потоки имеют заданные характеристики объема и объемного расхода, соответствующие различным режимам дыхания пациентов.
Установки поверочные ГВП Фантом-Спиро М состоят из генератора воздушных потоков (далее - ГВП) и персонального компьютера (далее - ПК). ГВП представляет собой воздушный поршневой насос, приводимый в движение шаговым приводом, который управляется микроконтроллером. При движении поршня ГВП создает воздушный поток на выходе патрубка насоса. Объем и объемный расход потока соответствуют воздушным потокам, заданным точками объема в функции времени. Массивы точек воздушных потоков записаны в постоянную память микроконтроллера установки. Выбор воздушного потока и отображение его параметров осуществляется с помощью программного обеспечения, установленного на ПК. ПК связан с ГВП через USB порт.
К данному типу установок относятся две модификации М8 и М10, отличающиеся номинальным объемом воздушного поршневого насоса.
Заводской номер, идентифицирующий каждый экземпляр установки, наносится способом гравировки на табличку, прикрепленную к боковой панели корпуса в виде буквенноцифрового обозначения.
Общий вид установок приведен на рисунке 1.
Схема пломбировки и обозначение места для нанесения пломбы в целях предотвращения несанкционированной настройки и вмешательства приведены на рисунке 2.
Пломба предприятия-изготовителя наносится способом давления на специальную мастику для предотвращения доступа к механическим и к электронным частям установок.

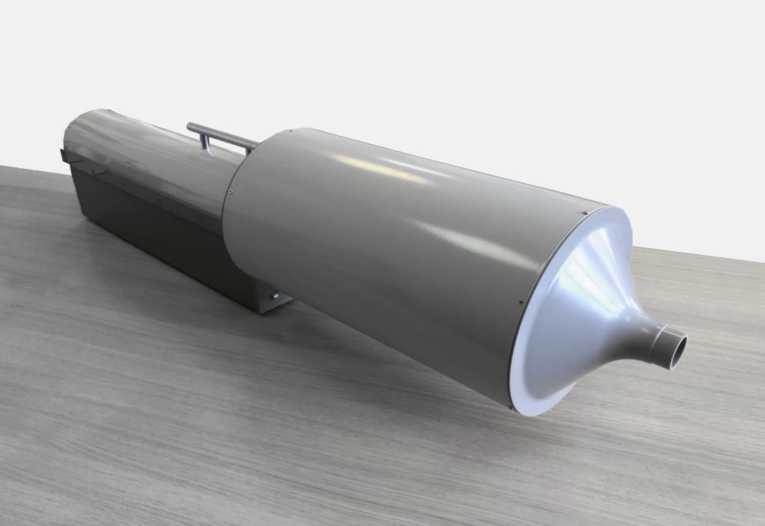

Рисунок 1 - Общий вид установок поверочных ГВП Фантом-Спиро М

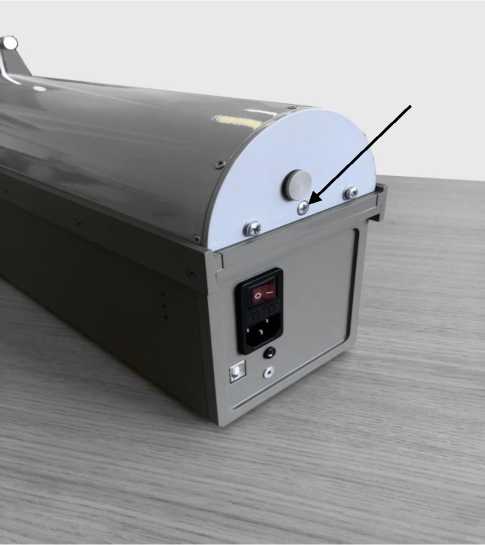

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечение (далее - ПО) является общим для обеих модификаций установок поверочных ГВП Фантом-Спиро М.
ПО метрологически значимой части не содержит, обеспечивает управление режимами работы установки и обмен сигналами с микроконтроллером. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Недопустимое влияние на метрологически значимое ПО установки через интерфейс связи отсутствует.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FantomXE162.H86 |
Номер версии (идентификационный номер) ПО, не ниже | 3.0 |
Цифровой идентификатор ПО (контрольная сумма) | 4B9C8D |
Другие идентификационные данные | — |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон воспроизведения объема воздуха, л: — модификация М8 — модификация М10 | от 0 до 8 от 0 до 10 |
Пределы допускаемой абсолютной погрешности воспроизведения объема воздуха в диапазоне от 0 до 2 л, мл | ±10 |
Пределы допускаемой относительной погрешности воспроизведения объема воздуха свыше 2 л, % | ±0,5 |
Диапазон воспроизведения постоянного объемного расхода воздуха, л/с: — модификация М8 — модификация М10 | от 0 до 8 от 0 до 10 |
Пределы допускаемой относительной погрешности воспроизведения постоянного объемного расхода воздуха, % | ±0,5 |
Диапазон воспроизведения пикового объемного расходов воздуха, л/с | от 0 до 18 |
Пределы допускаемой относительной погрешности воспроизведения пикового объемного расхода воздуха1, % | ±2 |
Диапазон измерений давления воздуха, кПа | от 1 до 4 |
Пределы допускаемой относительной погрешности измерений давления воздуха, % | ±3 |
Тактовая частота микроконтроллера, Гц | от 31219 до 31281 |
1 Применимо для воздушных потоков продолжительностью не менее 1 с. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Рабочая среда | атмосферный воздух |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 48 до 62 |
Потребляемая мощность, Вт, не более | 250 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +17 до +27 от 30 до 80 от 84 до 106,7 |
Масса, кг, не более - модификация М8 - модификация М10 | 9,5 12 |
Габаритные размеры (длинахширинахвысота), мм, не более - модификация М8 - модификация М10 | 840х255х210 960x255x210 |
наносится методом анодирования на табличку, прикрепленную к боковой панели корпуса установки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Установка поверочная ГВП Фантом-Спиро М в составе: - генератор воздушных потоков; - персональный компьютер1 | ГВП Фантом-Спиро М8 или ГВП Фантом-Спиро М10 | 1 шт. |
Флеш накопитель с программным обеспечением Фантом-Спиро М | АФВД.941159.003.ПО | 1 шт. |
Сетевой кабель | — | 1 шт. |
Кабель USB | — | 1 шт. |
Измерительный стержень | — | 1 шт. |
Пробка резиновая со штуцером | — | 1 шт. |
Руководство по эксплуатации | АФВД. 941159.003 РЭ | 1 экз. |
Паспорт | АФВД. 941159.003 ПС | 1 экз. |
1 Наличие в комплекте поставки оговаривается при заказе отдельно |
приведены в пункте 2.5 «Режимы работы установки» руководства по эксплуатации АФВД.
941159.003 РЭ.
ГОСТ Р ИСО 26782-2016 ГСИ. Анестезиологическое и респираторное оборудование. Спирометры, предназначенные для измерения параметров форсированного выдоха человека. Технические требования и методы испытаний
ТУ 9473-003-18002726-2021 Установки поверочные ГВП Фантом-Спиро М. Технические условия
Зарегистрировано поверок | 129 |
Поверителей | 6 |
Актуальность данных | 17.11.2024 |
