Трансформаторы тока ТВГМ-20-IV, 60926-15

Назначение

Трансформаторы тока ТВГМ-20-IV (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальное напряжение до 20 кВ частоты 50 Гц.

Описание

Трансформатор тока являются встроенным, устанавливается на плите турбогенератора в коробке нулевых выводов.

Принцип действия трансформатора тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем

Первичной обмоткой трансформатора тока служит нулевой вывод турбогенератора, изолированный на номинальное напряжение 20 кВ относительно трансформатора тока.

Трансформатор тока состоит из трех вторичных обмоток с фланцами, которые собраны в единый блок с помощью специальных болтов диаметром 12 мм.

Крепление трансформатора тока к плите турбогенератора осуществляется через восемь отверстий диаметром 18,5 мм в нижнем фланце трансформатора тока.

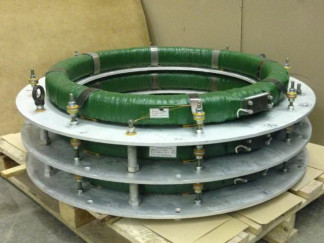

Общий вид трансформатора представлен на рисунке 1.

Таблица 1

Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69:

Условия эксплуатации

Номинальные значения климатических факторов внешней среды:

-    верхнее рабочее и эффективное значение температуры окружающего воздуха в коробке нулевых выводов турбогенератора плюс (55+5) °С

-    нижнее рабочее значение температуры окружающего воздуха плюс 5 °С Механические факторы внешней среды - по ГОСТ 17516.1-90 и ГОСТ 30631 для группы условий эксплуатации М5:

-    рабочее положение в пространстве - горизонтальное (с вертикальным расположением оси)

-    высота над уровнем моря не более 1000 м

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Комплектность

В комплект поставки трансформатора входят:

1.    Трансформатор тока

-    1 шт.

-    1 экз.

-    1 экз.

2.    Паспорт

3.    Руководство по эксплуатации (на партию трансформаторов поставляемых в один адрес по одному договору)

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень эталонов, применяемых при поверке:

-    рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;

-    прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0 ' до ±0,1 ';

-    нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos j=0,8, не выходящей за пределы ±4 %.

Сведения о методах измерений

Методика измерений изложена в разделе 2 ДУБК.671235.010РЭ «Трансформатор тока ТВГМ-20-IV. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВГМ-20-IV

1.    ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

2.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

3.    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

4.    ТУ 3414-025-00213606-2014 «Трансформаторы тока ТВГМ-20-IV. Технические условия».
