Счетчики электрической энергии статические МАЯК 103АРТД, 60927-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии статические МАЯК 103АРТД Назначение средства измерений

Счетчики электрической энергии статические МАЯК 103АРТД предназначены для учета активной и реактивной энергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц.

Описание

Счетчики МАЯК 103АРТД являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

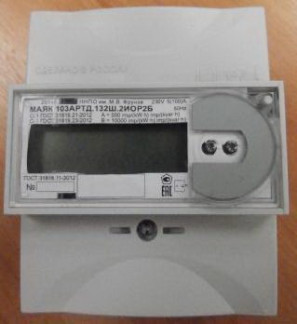

Внешний вид счетчика МАЯК 103АРТД с закрытой клеммной крышкой приведён на рисунке 1.

1 Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по оптическому порту.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за

потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через оптический порт или модем) или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (на DIN-рейке).

В счетчиках установлены две электронных пломбы: для фиксации времени вскрытия крышки счетчика и клеммной крышки. Счетчики имеют встроенный сим-чип для непрерывной передачи информации через GSM-модем о расходе электроэнергии на сервер энергосбытовой компании.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2 Варианты исполнения

Счетчики МАЯК 103АРТД имеют несколько вариантов исполнения, отличающиеся максимальным током, способом управления нагрузкой, типом модема (радиоканал/PLC-модем/GSM/RS-485) и антенны. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1

Условное обозначение счетчиков состоит из:

-    наименования счетчика «Счетчик электрической энергии статический»;

-    обозначения модификации МАЯК 103АРТД.ХХХХ.ХХХХХ, где цифры и буквы ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение: наличие цифры 1: 230 В.

вторая цифра определяет ток:

наличие цифры 1: базовый (максимальный) ток 5(60) А; наличие цифры 3: базовый (максимальный) ток 5(100) А. третья цифра определяет класс точности: наличие цифры 2 соответствует классу точности 1/1.

наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в качестве датчика используется шунт;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ; наличие буквы И указывает на наличие импульсного выхода; следующий набор букв в условном обозначении указывает на тип интерфейса: наличие буквы О указывает на наличие оптопорта; наличие буквы П указывает на наличие RS-485; наличие буквы Р указывает на наличие радиомодема; наличие буквы Ж указывает на наличие GSM-модема; наличие буквы С указывает на наличие РЬС-модема; следующая позиция свидетельствует о выборе управления нагрузкой: наличие цифры 1 - управление нагрузкой производится с помощью реле. наличие цифры 2 - управление нагрузкой производится с помощью сигнала. наличие буквы Б в следующей позиции свидетельствует об отсутствии резервного питания; наличие буквы А в последней позиции указывает на наличие внешней антенны.

3    Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:

-    значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

-    значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

-    значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 124 суток;

-    значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 124 суток;

-    минимальные и максимальные значения фазного напряжения каждого получаса в течение 124 суток.

4    Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

-    времени и даты снятия и возобновления подачи напряжения (150 записей);

-    времени и даты и причина срабатывания размыкателя нагрузки (150 записей);

-    времени и даты перепрограммирования тарифного расписания (150 записей);

-    статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);

-    времени и даты открытия и закрытия корпуса счетчика (150 записей);

-    времени и даты открытия и закрытия клеммной крышки (150 записей);

-    времени и даты до и после коррекции времени (150 записей);

-    времени и даты отклонения показателей качества электроэнергии (150 записей).

5    Профили мощности нагрузки

Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной и реактивной энергии прямого и обратного направления и максимальной активной и реактивной мощности прямого и обратного направления.

6    Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Импульсный выход может дополнительно конфигурироваться:

-    для формирования сигнала превышения программируемого порога мощности;

-    для формирования сигнала контроля точности хода встроенных часов;

-    для формирования сигнала управления нагрузкой по программируемым критериям.

7    Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие индикацию:

-    накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;

-    накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;

-    даты и времени;

-    действующего значения напряжения;

-    действующего значения тока;

-    частоты;

-    мгновенного значения температуры (справочно);

-    действующего значения активной мощности прямого и обратного направления;

-    действующего значения реактивной мощности прямого и обратного направления;

-    действующего значения полной мощности;

-    косинус ф (справочно);

-    тангенс ф (справочно);

-    действующего тарифа;

-    состояния встроенной батареи;

-    состояния встроенных модемов.

Счетчики имеют кнопку для управления режимами индикации.

Счетчики обеспечивают отображение информации на ЖКИ в виде семиразрядных чисел, пять старших разрядов должны давать показания в кВтч (кварч), шестой разряд и седьмой разряд, отделенные точкой, указывают десятые и сотые доли кВтч (кварч), соответственно.

8    Интерфейсы связи

Счетчики, в зависимости от варианта исполнения, обеспечивают независимый, равноприоритетный обмен информацией через интерфейсы связи: оптопорт, RS-485, радиомодем, PLC-модем, GSM - модем.

Скорость обмена по последовательному порту 9600 бод (бит/сек).

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «mayak_meteпехе».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

9    Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб организации, осуществляющей поверку счетчика, и этикетка ОТК завода - изготовителя. После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика, при этом факт и время вскрытия крышки фиксируется в соответствующих журналах событий, без возможности инициализации.

Рисунок 2 - Схема пломбирования счётчика

Программное обеспечение

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

-    производит обработку информации, поступающей от аппаратной части счётчика;

-    формирует массивы данных и сохраняет их в энергонезависимой памяти;

-    отображает измеренные значения на индикаторе;

-    формирует ответы на запросы, поступающие по интерфейсам связи; Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2:

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с рекомендациями по метрологии Р 50.2.077-2014.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 4

Комплект поставки приведен в таблице 4.

Поверка

осуществляется по документу МНЯК.411152.021РЭ1 «Счетчик электрической энергии статический МАЯК 103АРТД. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 08 декабря 2014 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

-    номинальное напряжение 230 В;

-    диапазон токов (0,01 - 100) А;

-    погрешность измерения активной энергии ± 0,15 %;

-    погрешность измерения реактивной энергии ± 0,3 %;

-    погрешность измерения тока и напряжения ± 0,3 %.

Частотомер электронно-счетный Ч3-63:

-    погрешность измерения 10 -6.

Сведения о методах измерений

Нормативные и технические документы, распространяющиеся на счетчики электрической энергии статические МАЯК 103АРТД

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2. ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

МНЯК.411152.021ТУ. Счетчики электрической энергии статические МАЯК 103АРТД. Технические условия.
