| Номер в госреестре | 60929-15 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | UG (G6, G10, G16, G25) |
| Изготовитель | "Apator Metrix" S.A., Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

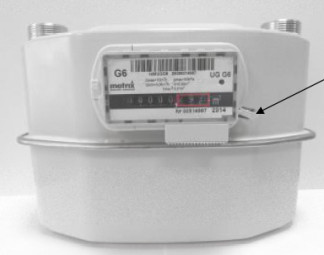

Счетчики газа диафрагменные UG (G6; G10; G16; G25) (далее - счетчики) предназначены для измерения объема природного и других неагрессивных газов.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм, и отсчетное устройство. Измерительный механизм состоит из 2-х отделений, каждое из которых разделено гибкой диафрагмой с закрепленной в ее центральной части пластиковой пластиной на две измерительные камеры.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение диафрагмы, находящихся внутри счетчика и образующих измерительные камеры. Газ через входной штуцер заполняет пространство внутри корпуса счетчика и через золотник поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма перемещаясь, вытесняет газ из соседней камеры через золотник и отводящий канал в выходной штуцер. Аналогичный процесс происходит и во втором отделении.
Возвратно-поступательное движение диафрагмы преобразуется рычажно-кривошипным механизмом во вращательное движение выходного вала, число оборотов которого пропорционально числу перемещений диафрагмы, а следовательно, и протекающему объему газа. Вращение выходного вала через магнитную муфту передается на роликовое отсчетное устройство.
Корпус счетчика изготовлен из листовой стали покрытой защитным слоем, а диафрагма - из синтетического материала. Счетчик имеет устройство, препятствующее работе измерительного механизма при направлении потока газа, противоположном требуемому. По индивидуальному заказу для дистанционной передачи информации к счетчику может подключатся датчик импульсов с «герконом», срабатывающий от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.
| Наименование | G6 | G10 | G16 | G25 |
| 3 Номинальный расход, м /ч | 6 | 10 | 16 | 25 |
| 3 Минимальный расход, не менее, м /ч | 0,06 | 0,1 | 0,16 | 0,25 |
| Максимальный расход, не более, м /ч | 10 | 16 | 25 | 40 |
| Пределы допускаемой относительной погрешности в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax | ±3 ±1,5 | |||
| Порог чувствительности, не более, м3/ч | 0,008 | 0,013 | 0,02 | |
| Потеря давления, не более, Па | 200 | 300 | ||
| Максимальное рабочее давление, кПа | 50 | |||
| Емкость отсчетного устройства, м3 | 99999,999 | 999999,99 | ||
| Параметры геркона *: напряжение, B ток, мА цена одного импульса, имп/м3 | 24 100 0,01 | 24 100 0,1 | ||
| Диапазон рабочих температур, °С | -25 . . . +55 | |||
| Температура окружающей среды, хранения и транспортировки, °С | -30 . . . +55 | |||
| Межосевое расстояние, не более, мм | 250 | 300 | 335 | |
| Размеры трубной резьбы, дюйм | 1 У4 | 1 *; 13/4 ; 2 | 2 % | |
| Масса, не более, кг | 3,8 | 7,1 | 12 | |
| Г абаритные размеры, не более, мм | 325х180х24 0 | 395х214х355 | 459х316х370 | |
| Срок службы, не менее, лет | 20 | |||
* по индивидуальному заказу
наносится на счетчик и титульный лист паспорта типографским способом.
| Наименование | Кол-во | Примечание |
| Счетчик газа диафрагменный UG (G6; G10; G16; G25) | 1 | По заказу |
| Паспорт | 1 | |
| Защитные колпачки | 2 | |
| Индивидуальная упаковка | 1 |
осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:
3 3
-расходомерные установки с диапазоном измерений от 0,06 м /ч до 40 м /ч, погрешностью ±0,5%.
изложены в документе «Счетчики газа диафрагменные UG (G6; G10; G16; G25). Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным UG (G6; G10; G16; G25)
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. МОЗМ MP № 6 «Счетчики газа. Общие требования».
4. МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»
5.Техническая документация фирмы - изготовителя.
