| Номер в госреестре | 60935-15 |
| Наименование СИ | Сигнализаторы горючих газов |
| Обозначение типа СИ | СГГ-20Микро |
| Изготовитель | Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск |
| Год регистрации | 2015 |
| Срок свидетельства | 02.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы горючих газов СГГ-20Микро (в дальнейшем - сигнализаторы), предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.
Сигнализаторы представляют собой индивидуальные приборы непрерывного действия.
Принцип действия сигнализаторов - термохимический.
Способ подачи контролируемой среды - конвекционный или принудительный за счет внешнего побудителя расхода или меха резинового. При работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозащищенное исполнение
Конструктивно сигнализаторы состоят из корпуса и встроенного или выносного термохимического датчика (далее - ТХД).
Сигнализаторы СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализаторы СГГ-20Микро-03К могут быть также использованы для измерения дов-зрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.
Сигнализаторы СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли метана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализаторы СГГ-20Микро-В, СГГ-20Микро-01В являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли водорода в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализаторы СГГ-20Микро-П, СГГ-20Микро-01П являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли пропана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Сигнализаторы могут быть также использованы для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры и технического оборудования.
Исполнения сигнализаторов приведены в таблице 1.
Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011. Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «1ExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты
Сигнализаторы могут быть изготовлены в соответствии с требованиями Правил РМРС и Правил РРР.
Внешний вид сигнализаторов приведен на рисунке 1.
Схема пломбировки сигнализаторов от несанкционированного доступа приведена на рисунке 2.
аблица 1
| Обозначение | Условное наименование сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |
| ИБЯЛ.413531.012 | СГГ-20Микро | метан (СН4) | встроен ный | горючие газы и пары согласно приложению А ИБЯЛ.413531.012РЭ | % НКПР | нет |
| ИБЯЛ.413531.012-01 | СГГ-20Микро-М | метан (СН4) (в отсутствии других горючих газов) | объемная доля, % | |||
| ИБЯЛ.413531.012-02 | СГГ-20Микро-02Г | гексан (СбН14) | вынос ной | горючие газы и пары согласно приложению А ИБЯЛ.413531.012РЭ | % НКПР | от 2 до 10, по умолчанию -5 |
| ИБЯЛ.413531.012-03 | СГГ-20Микро-01 | метан (СН4) | 1,5 | |||
| ИБЯЛ.413531.012-04 | СГГ-20Микро-01М | метан (СН4) (в отсутствии других горючих газов) | объемная доля, % | |||
| ИБЯЛ.413531.012-05 | СГГ-20Микро-02 | горючие газы и пары согласно приложению А ИБЯЛ.413531.012РЭ | % НКПР | от 2 до 10, по умолчанию -5 | ||
| ИБЯЛ.413531.012-06 | СГГ-20Микро-02М | метан (СН4) (в отсутствии других горючих газов) | объемная доля, % | |||
| ИБЯЛ.413531.012-07 | СГГ-20Микро-03К | горючие газы и пары согласно приложению А ИБЯЛ.413531.012РЭ | % НКПР | 1,0* | ||
| ИБЯЛ.413531.012-09 | СГГ-20Микро-02ГД | гексан (СбН14) | встро енный | нет | ||
| ИБЯЛ.413531.012-10 | СГГ-20Микро-В | водород (Н2) | водород (Н2) (в отсутствии других горючих газов) | объемная доля, % | ||
| ИБЯЛ.413531.012-11 | СГГ-20Микро-01 В | водород (Н2) | вынос ной | водород (Н2) (в отсутствии других горючих газов) | 1,5 | |
| ИБЯЛ.413531.012-12 | СГГ-20Микро-П | пропан (СэНв) | встроен ный | пропан (С3Нв) (в отсутствии других горючих газов) | нет | |
| ИБЯЛ.413531.012-13 | СГГ-20Микро-01П | пропан (СэНв) | вынос ной | 1,5 | ||
| * - оснащен приспособлением для контроля баллонов. | ||||||

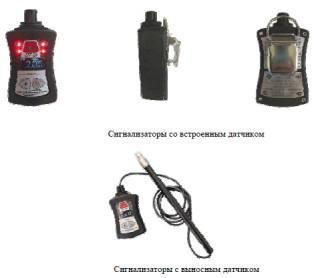

Рисунок 1а - Сигнализаторы со встроенным датчиком
Рисунок 2а - Сигнализаторы со встроенным Рисунок 2б - Сигнализаторы с выносным датчиком датчиком
Рисунок 2 - Сигнализаторы СГГ-20Микро. Обозначение мест для размещения
гарантийных наклеек
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.
Основные функции встроенного ПО:
- расчет и отображение значения содержания определяемого компонента;
- выдачи сигнализации при превышении измеренным значением содержания определяемого компонента установленных пороговых значений;
- обмена данными с ПЭВМ по интерфейсу USB;
- индикация установленных пороговых значений;
- часы реального времени;
- сохранения в энергонезависимой памяти архива результатов измерений;
- индикация номера версии и цифрового идентификатора ПО;
- индикация увеличения (уменьшения) содержания горючих газов относительно уровня, условно принятого за нулевой (уровень фона).
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SGG-20Micro |
| Номер версии (идентификационный номер) ПО | 3.0 |
| Цифровой идентификатор ПО | 3718 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Номинальная функция преобразования сигнализаторов совокупности компонентов СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД имеет вид
А = КпСвх, (1)
где А - показания сигнализаторов по цифровому индикатору, % НКПР;
Кп - коэффициент пропорциональности, равный: а) для сигнализаторов с поверочным компонентом метан:
- по водороду - (1 ,2 ± 0,1)
- по метану - 1,0
- по пропану - (0,7 ± 0,1)
- по гексану - (0,5 ± 0,1);
б) для сигнализаторов с поверочным компонентом гексан:
- по пропану - (1,30 ± 0,10)
- по гексану -1,0
- по декану - (0,34 ± 0,10);
Свх - действительное значение содержания определяемого компонента на входе сигнализаторов, % НКПР.
Диапазон измерений, диапазон показаний, цена ЕМР цифровой индикации сигнализаторов по поверочному компоненту соответствуют приведенным в таблице 3.
Таблица 3
| Условное наименование сигнализаторов | Поверочный компонент | Диапазон измерений | Диапазон показаний | Цена ЕМР | Единица физической величины |
| Сигнализаторы совокупности компонентов | |||||
| СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К | метан (CH4) | 0 - 50,0 | 0 - 60,0 | 0,1 | % НКПР |
| СГГ-20Микро-02Г, СГГ-20Микро-02ГД | гексан (C6H14) | ||||
| Сигнализаторы одиночного компонента | |||||
| СГГ-20Микро-М, СГГ-20Микро-01 М, СГГ-20Микро-02М | метан (CH4) | 0 - 2,50 | 0 - 3,00 | Объемная доля, % | |
| СГГ-20Микро-В, СГГ-20Микро-01 В | водород (H2) | 0 - 2,00 | 0 - 2,40 | 0,01 | |
| СГГ-20Микро-П, СГГ-20Микро-01 П | пропан (C3H8) | 0 - 0,85 | 0 - 1,00 | ||
Пределы допускаемой основной абсолютной погрешности и вариации показаний сигнализаторов по поверочному компоненту соответствуют приведенным в таблице 4.
Таблица 4
| Условное наименование сигнализаторов | Поверочный компонент | Пределы допускаемой основной абсолютной погрешности (Ад) | Пределы допускаемой вариации показаний | Единица физической величины |
| Сигнализаторы совокупности компонентов | ||||
| СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К | метан (CH4) | ± 5,0 | ± 2,5 | % НКПР |
| СГГ-20Микро-02Г, СГГ-20Микро-02ГД | гексан (C6H14) | |||
| Сигнализаторы одиночного компонента | ||||
| СГГ-20Микро-М, СГГ-20Микро-01 М, СГГ-20Микро-02М | метан (CH4) | ± 0,25 | ± 0,13 | Объемная доля, % |
| СГГ-20Микро-В, СГГ-20Микро-01 В | водород (H2) | ± 0,20 | ± 0,10 | |
| СГГ-20Микро-П, СГГ-20Микро-01 П | пропан (C3H8) | ± 0,09 | ± 0,05 | |
Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 и значения порогов по поверочному компоненту, устанавливаемые при выпуске из производства, соответствует приведенным в таблице 5.
Диапазон сигнальных концентраций сигнализаторов совокупности компонентов (СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД) в условиях эксплуатации, от 5,0 до 50,0 % НКПР при значениях порогов сигнализации, приведенных в таблице 5.
Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раза превышающей пороговое значение, не более 15 с.
Таблица 5
| Условное наименование сигнализаторов | Пове рочный компо нент | Диапазон настройки порогов срабатывания сигнализации | Значения порогов при выпуске из производства | Еди ница физи- чес кой вели чины | ||
| ПОРОГ 1 | ПОРОГ 2 | ПОРОГ 1 | ПОРОГ 2 | |||
| Сигнализаторы совокупности компонентов | ||||||
| СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К | метан (CH4) | 0 - 45,0 | 0 - 50,0 | 7,0 | 12,0 | % НКПР |
| СГГ-20Микро-02Г, СГГ-20Микро-02ГД | гексан (C6H14) | |||||
| Сигнализаторы одиночного компонента | ||||||
| СГГ-20Микро-М, СГГ-20Микро-01 М, СГГ-20Микро-02М | метан (CH4) | 0 - 2,25 | 0 - 2,50 | 0,50 | 1,00 | Объ емная доля, % |
| СГГ-20Микро-В, СГГ-20Микро-01 В | водо род (H2) | 0 - 1,80 | 0 - 2,00 | 0,40 | 0,80 | |
| СГГ-20Микро-П, СГГ-20Микро-01 П | пропан (C3H8) | 0 - 0,70 | 0 - 0,85 | 0,17 | 0,34 | |
| Примечание - Значение ПОРОГ | . не может быть установлено большим значения ПОРОГ 2. | |||||
Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов, не более:
- СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР ± 1,0
- для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М, %, объемной доли метана ± 0,05
- для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода ± 0,04
- для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана ± 0,02 Пределы допускаемой основной абсолютной погрешности измерений
сигнализаторов совокупности компонентов по определяемым компонентам, До, % НКПР, не более:
- СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К:
- по водороду - ± 10,0;
- по пропану - ± 10,0;
- по гексану - ± 10,0;
- СГГ-20Микро-02Г, СГГ-20Микро-02ГД:
- по пропану - ± 7,5;
- по декану - ± 15,0.
Время прогрева сигнализаторов, мин, не более 3 Дрейф показаний сигнализаторов за в ч непрерывной работы, не более:
- для СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02,
СГГ-20Микро-03К, % НКПР ± 2,5
- для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР ± 3,8
- для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М,
%, объемной доли метана ± 0,13
- для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода ± 0,1
- для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана ± 0,09
Время непрерывной работы сигнализаторов до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °С, ч, не менее 14
Характеристики сигнализаторов в режиме течеискателя:
- порог чувствительности по поверочному компоненту, % объемной доли,
не менее 0,01
- время выдачи индикации увеличения концентрации, с, не более 3
- предельное содержание поверочного компонента в анализируемой среде, при котором обеспечивается функция течеискания, % НКПР 40
Уровень звукового давления, создаваемого звуковой сигнализацией сигнализаторов, на расстоянии 0,3 м по оси акустического излучателя, дБ, не менее 70
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей и контролируемой сред на каждые 10 °С от температуры, при которой определялась основная погрешность, не более:
- для СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02,
СГГ-20Микро-03К, % НКПР ± 1,0
- для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР ± 1,5
- для СГГ-20Микро-М, СГГ-20Микро-01 М, СГГ-20-Микро-02М, %, объемной доли метана ± 0,05
- для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода ± 0,04
- для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана ± 0,03
Сигнализаторы стойки к:
- изменению атмосферного давления в диапазоне от 84 до 120 кПа (от 630 до 900 мм рт. ст.)
- изменению относительной влажности окружающей и контролируемой среды в диапазоне от 30 до 95 % при температуре 35 °С
- изменению пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей
- воздействию синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой не более 0,35 мм
- ударам при свободном падении с высоты 1 м на бетонную поверхность
- изменению напряжения питания от 2,0 до 2,9 В
Электрическое питание сигнализаторов осуществляется от аккумуляторной батареи. Напряжение питания, В от 2,0 до 2,9
Габаритные размеры сигнализаторов, мм, не более:
- СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД, длина - 55 СГГ-20Микро-В, СГГ-20Микро-П: высота - 105
ширина - 50
- СГГ-20Микро-02, СГГ-20Микро-02М, СГГ-20Микро-03К:
- корпуса: длина - 55
высота - 105
ширина - 50
- блока датчика: длина - 100
диаметр - 20
- СГГ-20Микро-02Г, СГГ-20Микро-01, СГГ-20Микро-01 М,
СГГ-20Микро-01В, СГГ-20Микро-01П:
- корпуса: длина - 55
высота - 105
ширина - 50
- блока датчика: длина - 300
диаметр - 20
Длина кабеля блока датчика - не более приведенной в таблице 1 Масса сигнализаторов (без учета массы кабеля), кг, не более:
- СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД,
СГГ-20Микро-В, СГГ-20Микро-П 0,2
- СГГ-20Микро-01, СГГ-20Микро-01 М, СГГ-20Микро-01 В,
СГГ-20Микро-01 П, СГГ-20Микро-02Г, СГГ-20Микро-03К 0,35
- СГГ-20Микро-02, СГГ-20Микро-02М 0,25 По способу защиты персонала от поражения электрическим током сигнализаторы
относятся к классу III по ГОСТ 12.2.007.0-75.
Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008. Сигнализаторы относятся к оборудованию класса А по ГОСТ Р 51522.1-2011.
Степень защиты сигнализаторов по ГОСТ 14254-96 (МЭК 529-89):
- СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД, СГГ-20Микро-В,
СГГ-20Микро-П IP68
- СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-03К, СГГ-20Микро-01В, СГГ-20Микро-01П, СГГ-20Микро-02, СГГ-20Микро-02Г, СГГ-20Микро-02М:
- корпуса IP68
- блока датчика IP54 По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 сигнализаторы соответствуют климатическому исполнению УХЛ 1.1, но для работы при температуре от минус 40 до плюс 50 °С.
Сигнализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РРР, по устойчивости к воздействию климатических факторов по ГОСТ 15150-69 соответствуют климатическому исполнению М 1.1, но для работы при температуре от минус 40 до плюс 50 °С.
По устойчивости к воздействию температуры и влажности окружающего воздуха сигнализаторы относятся к группе С4 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочей температуры окружающего воздуха от минус 40 до плюс 50 °С.
По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе Р1 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочего атмосферного давления от 84 до 120 кПа (от 630 до 900 мм рт. ст.).
Условия эксплуатации сигнализаторов:
- диапазон температуры окружающей среды, °С от минус 40 до
плюс 50
- диапазон относительной влажности окружающего воздуха, %,
при температуре 35 °С от 30 до 95
- диапазон атмосферного давления, кПа (мм рт. ст.) от 84 до 120
(от 630 до 900)
- содержание пыли, мг/м3, не более 10
- содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность ЧЭ ТХД, и агрессивных веществ, разрушающих токо-подводы и ЧЭ, не должно превышать ПДК согласно ГОСТ 12.1.005-88.
Средняя наработка на отказ сигнализаторов в условиях эксплуатации, ч, не менее, при этом допускается замена ТХД, выработавшего свой ресурс 32000
Средний полный срок службы сигнализаторов, г:
- сигнализаторов 10
- ТХД, при работе на атмосферном воздухе 5 Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по
ТР ТС 012/2011. Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «1ExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.
Знак утверждения типа наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на корпусе сигнализатора методом фотохимпечати.
Комплект поставки сигнализаторов соответствует указанному в таблице 6. Таблица 6
| Обозначение | Наименование | Кол. | Примечание |
| Сигнализатор горючих газов СГГ-20Микро | 1 шт. | Согласно исполнению | |
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413531.0ШИ | |
| ИБЯЛ.413531.012ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413531.012ВЭ |
осуществляется по документу ИБЯЛ.413531.012МП «Сигнализаторы горючих газов СГГ-20Микро. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 мая 2015 г.
Основные средства поверки - ГСО-ПГС по ТУ2114-001-00226247-2010, в баллонах под давлением состава СН4-воздух, С3Н8-воздух, С6Н14-воздух (номер в Г осреестре ГСО-ПГС 10463-2014), Н2-воздух (номер в Госреестре ГСО-ПГС 10463-2015).
Методы измерений описаны в руководстве по эксплуатации «Сигнализаторы горючих газов СГГ-20Микро» ИБЯЛ.413531.012РЭ.
Нормативные документы, устанавливающие требования к сигнализаторам горючих газов СГГ-20Микро
ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ИБЯЛ.413531.012ТУ. Сигнализаторы горючих газов СГГ-20Микро. Технические условия.
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.
| Зарегистрировано поверок | 177734 |
| Поверителей | 262 |
| Актуальность данных | 15.09.2024 |
