| Номер в госреестре | 60941-15 |
| Наименование СИ | Амперметры и вольтметры цифровые |
| Обозначение типа СИ | AMD и VMD |
| Изготовитель | ООО "АСТЕР", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 09.09.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры цифровые AMD и VMD (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных и трехфазных электрических цепях.
Принцип действия амперметров и вольтметров основан на аналогово-цифровом преобразовании мгновенных значений измеряемого сигнала в действующие значения с отображением их на светодиодном дисплее. Измеренные показания соответствуют среднеквадратическому значению.
Приборы предназначены для непосредственного включения или трансформаторного включения с выходным током 5 А.
Корпус приборов выполнен из пластика с расположением дисплея на лицевой стороне, измерительные клеммы и клеммы питания расположены на тыльной стороне приборов.
Амперметры и вольтметры предназначены для монтажа на лицевую панель щита (необходимо окно квадратного сечения).
Вольтметры имеют на передней панели переключатель для измерения фазных и линейных напряжений в трехфазных электрических сетях.
Рабочее положение - вертикальное.
Приборы могут применяться в закрытых помещениях, в электроустановках промышленных предприятий, в электрощитовом оборудование, жилых и общественных зданиях и сооружениях.
Приборы неремонтопригодны, так как имеют неразборный корпус.
Амперметры и вольтметры AMD и VMD имеют несколько модификаций и отличаются своими техническими характеристиками.
Схема обозначения модификаций амперметров и вольтметров приведены на рисунке 1.
ХХХ - ХХ Х
Количество фаз
1 или 3
Размер лицевой панели:
77 - 72 х 72 см; 99 - 96 х 96 см.
Тип отображения величин: D - цифровой.
Тип прибора:
АМ - амперметр; VM - вольтметр.
Рисунок 1

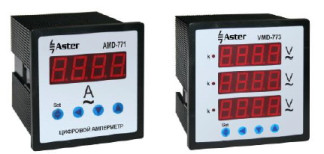

Фотографии амперметров и вольтметров и места пломбирования представлены на рисунках 2 и 3.
Обозначение модификаций и основные технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.
Таблица 1
| Наименование параметра | Нормируемое значение |
| Пределы основной допускаемой погрешности амперметров и вольтметров, % | 0,5 |
| Номинальный диапазон частот, Гц | от 45 до 65 |
| Номинальное рабочее напряжение, В: | |
| - амперметры; | 400 |
| - вольтметры | 500 |
| Диапазоны измерений силы переменного тока амперметров AMD: - непосредственного включения, А; - трансформаторного включения с номинальным значением вторичной обмотки 5 А, А | 0 - 5, 0 - 10 0 - 1999, 0 - 9999 |
| Диапазоны измерений напряжения переменного тока вольтметров VMD: - непосредственного включения, В; - трансформаторного включения через трансформатор с номинальным значением вторичной обмотки 100 В, В | 1 - 500 0 - 1999, 100 - 10000 |
| Потребляемая мощность, В А, не более: - при измерении тока; - при измерении напряжения | 6,5 8 |
| Средняя наработка на отказ, ч | 150 000 |
| Средний срок службы не менее, лет | 25 |
Таблица 2
| Модификации амперметров и вольтметров | 77Х | 88Х | 99Х |
| Г абаритные размеры, мм | 72 х 72 х 80 | 80 х 80 х 80 | 96 х 96 х 80 |
| Масса, кг | 0,15 | 0,2 | 0,25 |
Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Рабочие условия применения:
- температура окружающего воздуха, °С...................................................от минус 25 до плюс 40
- температура условий хранения и транспортировки, °С...................от минус 40 до плюс 70
- относительная влажность воздуха, %..........................................................................до 85 (до 95)
Степень защиты по ГОСТ 14254-96:
- для корпуса........................................................................................IP50 или IP52
- для клемм......................................................................................................IP20.
Знак утверждения типа наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе амперметров и вольтметров.
В комплект поставки входят:
- амперметр или вольтметр цифровой AMD или VMD - 1 шт.;
- крепёж;
- упаковочная коробка - 1 шт.;
- паспорт - 1 экз.
осуществляется по документу МП 60941-15 «Амперметры и вольтметры цифровые AMD и VMD. Методика поверки» утвержденному ФГУП «ВНИИМС» в августе 2015 года.
Средства поверки:
Калибратор универсальный Fluke 9100:
- измерение тока до 1000 А, с погрешностью ±0,014 % (АС) и ±0,07 % (DC);
- измерение напряжения AC/DC до 1050 В с погрешностью ±0,006%/0,04% в год,
- частоты в диапазоне 0,5 Гц ... 10 МГц с погрешностью ±0,0025%,
- измерение постоянной и переменной мощности до 20 кВт (20 квар) с погрешностью ±0,03 % (АС) и ±0,125 % (DC).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам цифровым AMD и VMD
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний»/
| Зарегистрировано поверок | 2213 |
| Поверителей | 9 |
| Актуальность данных | 16.11.2024 |
