| Номер в госреестре | 60943-15 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | U1451A, U1452A, U1452AT, U1453A, U1461A |
| Изготовитель | "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 18.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

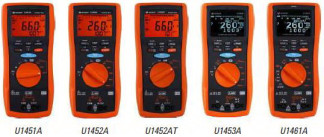

Измерители сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461A (далее - измерители) предназначены для
- измерения сопротивления изоляции;
- измерения сопротивления заземления;
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерения частоты;
- измерения температуры с помощью термопар.
Измерители представляют собой многофункциональные портативные цифровые измерительные приборы (ЦИП).
Приборы могут функционировать в режиме измерителя сопротивления изоляции, измерителя сопротивления заземления и в режиме мультиметра.
Принцип действия измерителей в режиме измерителя сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом (LCD) или светодиодном (OLED) дисплее. Управление процессом измерения осуществляется встроенным микропроцессором.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений. Измерители имеют несколько диапазонов установки выходного напряжения. Кроме этого приборы имеют встроенные таймеры и обладают возможностью вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Принцип действия измерителей в режиме измерителя сопротивления заземления основан на измерении потенциала, созданного известным переменным током, протекающим между электродами. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на дисплее. Значение сопротивления заземления рассчитывается по закону Ома.
Принцип действия измерителей в режиме мультиметра заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на дисплее. Для измерения напряжения переменного тока в приборах используются детекторы средневыпрямленных или истинных среднеквадратических значений.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели. Запуск измерений осуществляется кнопкой «Test».
Результаты измерений отображаются на индикаторе в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов IR и Bluetooth (опционально с внешним адаптером).
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений. Также измерители обладают функциями определения целостности цепи и проверки диодов.
Модификации измерителей отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, массой. Функциональные характеристики измерителей приведены в таблице 1.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, источник тока, входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, дисплей, схема интерфейсов связи, источник питания.
Конструктивно измерители выполнены в пластиковых ударопрочных корпусах прямоугольной формы. На лицевой панели расположены функциональные клавиши, поворотный переключатель, входные разъёмы, дисплей. На задней панели находится батарейный отсек.
Питание измерителей осуществляется от сменных батарей питания.
Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.
Таблица 1 - Функциональные характеристики измерителей
| Функциональная характеристика | М | одификация | |||
| U1451A | U1452A | U1452AT | U1453A | U1461A | |
| Измерение сопротивления изоляции | Да | Да | Да | Да | Да |
| Измерение сопротивления заземления | Да | Да | Да | Да | Да |
| Измерение напряжения постоянного тока | Да | Да | Да | Да | Да |
| Измерение напряжения переменного тока | Да | Да | Да | Да | Да |
| Измерение силы постоянного тока | Нет | Нет | Нет | Нет | Да |
| Измерение силы переменного тока | Нет | Нет | Нет | Нет | Да |
| Измерение электрического сопротивления | Да | Да | Да | Да | Да |
| Измерение электрической емкости | Да | Да | Да | Да | Да |
| Измерение частоты | Да | Да | Да | Да | Да |
| Измерение температуры | Нет | Нет | Нет | Нет | Да |
| Проверка диодов | Нет | Нет | Нет | Да | Да |
| Таймер | Да | Да | Да | Да | Да |
| Функциональная характеристика | М | одификация | |||
| U1451A | U1452A | U1452AT | U1453A | U1461A | |
| Вычисление индекса поляризации (PI) | Нет | Да | Да | Да | Да |
| Вычисление коэффициента диэлектрической абсорбции (DAR) | Нет | Да | Да | Да | Да |
| Детектор средневыпрямленных значений | Да | Да | Да | Нет | Нет |
| Детектор среднеквадратических значений | Нет | Нет | Нет | Да | Да |
| Жидкокристаллический (LCD) дисплей | Да | Да | Да | Нет | Нет |
| Светодиодный (OLED) дисплей | Нет | Нет | Нет | Да | Да |
| Фильтр нижних частот | Нет | Нет | Нет | Нет | Да |
Таблица 2 - Основные метрологические характеристики измерителей U1451A в режиме измерения сопротивления изоляции_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Испытательные напряжения 250 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 250 МОм | 0,1 МОм | |
| 60 ГОм | 0,1 ГОм | ± (0,015-К.изм. + 5 е.м.р. + 0,004-R) |
| Испытательные напряжения 500 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 500 МОм | 0,1 МОм | |
| 60 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,002-R) |
| Испытательное напряжение 1000 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 600 МОм | 0,1 МОм | |
| 1 ГОм | 0,001 ГОм | |
| 60 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,001-R) |
Таблица 3 - Основные метрологические характеристики измерителей U1452A в режиме измерения сопротивления изоляции_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Испытательные напряжения 50 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,02^изм. + 5 е.м.р.) |
| 50 МОм | 0,01 МОм | |
| 60 ГОм | 0,01 ГОм | ± (0,02^изм. + 5 е.м.р. + 0,02-R) |
| Испытательные напряжения 100 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,02^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 100 МОм | 0,1 МОм | |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 60 ГОм | 0,01 ГОм | ± (0,02^изм. + 5 е.м.р. + 0,01 •R) |
| Испытательные напряжения 250 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 250 МОм | 0,1 МОм | |
| 100 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,004-R) |
| Испытательные напряжения 500 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 500 МОм | 0,1 МОм | |
| 100 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,002-R) |
| Испытательное напряжение 1000 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 600 МОм | 0,1 МОм | |
| 1 ГОм | 0,001 ГОм | |
| 200 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,001-R) |
Таблица 4 - Основные метрологические характеристики измерителей U1452AT в режиме измерения сопротивления изоляции_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Испытательные напряжения 50 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,02^изм. + 5 е.м.р.) |
| 50 МОм | 0,01 МОм | |
| 60 ГОм | 0,01 ГОм | ± (0,02^изм. + 5 е.м.р. + 0,02-R) |
| Испытательные напряжения 100 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,02^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 100 МОм | 0,1 МОм | |
| 60 ГОм | 0,01 ГОм | ± (0,02^изм. + 5 е.м.р. + 0,01 •R) |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в ГОм; е.м.р - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме установки испытательного напряжения (U)_
| Предел измерений | Разрешение | Диапазон установки испытательного напряжения |
| 50, 100, 250, 500, 1000 В | 1 В | (1 - 1,2>U |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| Испытательные напряжения 50 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 50 МОм | 0,01 МОм | |
| 60 ГОм | 0,01 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,01-R) |
| Испытательные напряжения 100 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 100 МОм | 0,1 МОм | |
| 60 ГОм | 0,01 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,005-R) |
| Испытательные напряжения 250 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 250 МОм | 0,1 МОм | |
| 200 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,002-R) |
| Испытательные напряжения 500 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 500 МОм | 0,1 МОм | |
| 200 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,001-R) |
| Испытательное напряжение 1000 В постоянного тока | ||
| 6 МОм | 0,001 МОм | ± (0,015^изм. + 5 е.м.р.) |
| 60 МОм | 0,01 МОм | |
| 600 МОм | 0,1 МОм | |
| 1 ГОм | 0,001 ГОм | |
| 200 ГОм | 0,1 ГОм | ± (0,015^изм. + 5 е.м.р. + 0,0005-R) |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в ГОм; е.м.р - единица младшего разряда.
Таблица 7 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме установки испытательного напряжения (U)_
| Предел измерений | Диапазон установки испытательного напряжения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 50 В | 10 - 60 В | 1 В | ± (0,02-U) |
| 100 В | 10 - 120 В | 1 В | ± (0,015 •U) |
| 250 В | 10 - 300 В | 1 В | ± (0,006-U) |
| 500 В | 10 - 600 В | 1 В | ± (0,003 •U) |
| 1000 В | 10 - 1100 В | 1 В | ± (0,002-U) |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| U1451A | U1452A, U1452AT | ||
| 60 Ом | 0,01 Ом | ± (0,015^изм. + 3 е.м.р.) | ± (0,01^изм. + 5 е.м.р. |
| 600 Ом | 0,1 Ом | ||
| 6 кОм | 0,001 кОм | ||
| 60 кОм | 0,01 кОм | ||
Примечание: Rизм. - измеренное значение сопротивления заземления;
е.м.р - единица младшего разряда.
Таблица 9 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения сопротивления заземления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 Ом | 0,001 Ом | ± (0,005^изм. + 20 е.м.р.) |
| 60 Ом | 0,01 Ом | ± (0,005^изм. + 2 е.м.р.) |
| 600 Ом | 0,1 Ом | |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм |
Примечание: Rизм. - измеренное значение сопротивления заземления;
е.м.р - единица младшего разряда.
Таблица 10 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| U1451A | U1452A, U1452AT | ||
| 6 В | 0,001 В | ± (0,005•Uизм. + 2 е.м.р.) | ± (0,002/Цизм. + 2 е.м.р.) |
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 1000 В | 1 В | ||
Примечание: Uизм. - измеренное значение напряжения;
е.м.р - единица младшего разряда.
Таблица 11 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения напряжения постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 60 мВ1} | 0,01 мВ | ± (0,0009/Цизм. + 1 е.м.р.) |
| 600 мВ° | 0,1 мВ | |
| 6 В | 0,001 В | |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 1000 В | 1 В |
Примечание: Uизм. - измеренное значение напряжения; е.м.р - единица младшего разряда;
1) - только для модификации U1461A.
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 В | 0,001 В | ± (0,02/Цизм. + 3 е.м.р.) |
| 60 В | 0,01 В | |
| 600 В | 0,1 В | |
| 1000 В | 1 В |
Примечание: Uизм. - измеренное значение напряжения;
е.м.р - единица младшего разряда.
Таблица 13 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения напряжения переменного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | ||
| 45 - 65 Гц | 65 Гц - 5 кГц | 5 - 20 кГц | ||
| 60 мВ2) | 0,01 мВ | ± (0,01 •Цизм. + 3 е.м.р.) | ± (0,015•Uизм. + 3 е.м.р.) | ± (0,02^изм. + 4 е.м.р.) |
| 600 мВ2) | 0,1 мВ | |||
| 6 В | 0,001 В | |||
| 60 В | 0,01 В | |||
| 600 В | 0,1 В | - | ||
| 1000 В | 0,1 В | - | ||
Примечание: Uизм. - измеренное значение напряжения; е.м.р - единица младшего разряда;
2) - только для модификации U1461A.
Таблица 14 - Основные метрологические характеристики измерителей U1461A в режиме измерения напряжения переменного тока с фильтром нижних частот (ФНЧ)_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| 45 - 65 Гц | 65 Гц - 5 кГц | ||
| 60 мВ | 0,01 мВ | ± (0,01•Uизм. + 3 е.м.р.) | ± (0,015•Uизм. + 3 е.м.р.)3) ± (0,06•Uизм. + 3 е.м.р.)4) |
| 600 мВ | 0,1 мВ | ||
| 6 В | 0,001 В | ||
| 60 В | 0,01 В | ||
| 600 В | 0,1 В | ||
| 1000 В | 0,1 В | ||
Примечание: Uизм. - измеренное значение напряжения;
е.м.р - единица младшего разряда;
3) - для частоты до 200 Гц;
4) - для частоты до 400 Гц.
Таблица 15 - Основные метрологические характеристики измерителей U1461A в режиме измерения силы постоянного тока_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 мкА | 0,001 мкА | ± (0,008-1изм. + 2 е.м.р.) |
| 60 мкА | 0,01 мкА | ± (0,004-1изм. + 1 е.м.р.) |
| 600 мкА | 0,1 мкА | ± (0,002-!изм. + 1 е.м.р.) |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 мА | 0,001 мА | |
| 60 мА | 0,01 мА | |
| 440 мА | 0,1 мА |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р - единица младшего разряда.
Таблица 16 - Основные метрологические характеристики измерителей U1461A в режиме измерения силы переменного тока (частота 45 - 1000 Гц)_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 мкА | 0,001 мкА | ± (0,02Тизм. + 2 е.м.р.) |
| 60 мкА | 0,01 мкА | ± (0,015Тизм. + 2 е.м.р.) |
| 600 мкА | 0,1 мкА | ± (0,01Тизм. + 2 е.м.р.) |
| 6 мА | 0,001 мА | |
| 60 мА | 0,01 мА | |
| 440 мА | 0,1 мА |
Примечание: 1изм. - измеренное значение силы тока;
е.м.р - единица младшего разряда.
Таблица 17 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности | |
| U1451A | U1452A, U1452AT | ||
| 600 Ом | 0,1 Ом | ± (0,015^изм. + 3 е.м.р.) | ± (0,01^изм. + 3 е.м.р.) |
| 6 кОм | 0,001 кОм | ||
| 60 кОм | 0,01 кОм | ||
| 600 кОм | 0,1 кОм | ||
| 6 МОм | 0,001 МОм | ± (0,02^изм. + 3 е.м.р.) | ± (0,012^изм. + 3 е.м.р.) |
| 60 МОм | 0,01 МОм | ± (0,025^изм. + 3 е.м.р.) | ± (0,02^изм. + 3 е.м.р.) |
Примечание: Rизм. - измеренное значение электрического сопротивления;
е.м.р - единица младшего разряда.
Таблица 18 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения электрического сопротивления_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 Ом | 0,1 Ом | ± (0,005^изм. + 2 е.м.р.) |
| 6 кОм | 0,001 кОм | |
| 60 кОм | 0,01 кОм | |
| 600 кОм | 0,1 кОм | |
| 6 МОм | 0,001 МОм | ± (0,008^изм. + 2 е.м.р.) |
| 60 МОм5) | 0,01 МОм | ± (0,015^изм. + 3 е.м.р.) |
Примечание: Rизм. - измеренное значение электрического сопротивления; е.м.р - единица младшего разряда;
5) - температурный коэффициент 0,1*Погрешность измерения/°С.
Таблица 19 - Основные метрологические характеристики измерителей U1451A, U1452A,
| U1452AT в режиме измерения элект | рической емкости | |
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 нФ | 0,1 нФ | |
| 1 мкФ | 0,001 мкФ | ± (0,03-Сизм. + 2 е.м.р.) |
| 10 мкФ | 0,01 мкФ | |
| 100 мкФ | 0,1 мкФ | ± (0,05-Сизм. + 2 е.м.р.)6) |
Примечание: Сизм. - измеренное значение электрической емкости;
е.м.р - единица младшего разряда;
6) - при измерении емкости свыше 50 мкФ на каждый дополнительный мкФ добавляется дополнительная погрешность в размере 0,001 •Сизм.
Таблица 20 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения электрической емкости_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 нФ | 0,01 нФ | ± (0,01-Сизм. + 2 е.м.р.) |
| 100 нФ | 0,1 нФ | |
| 1 мкФ | 0,001 мкФ | |
| 10 мкФ | 0,01 мкФ | |
| 100 мкФ | 0,1 мкФ | |
| 1 мФ | 0,001 мФ | |
| 10 мФ | 0,01 мФ |
Примечание: Сизм. - измеренное значение электрической емкости;
е.м.р - единица младшего разряда.
Таблица 21 - Основные метрологические характеристики измерителей U1451A, U1452A, U1452AT в режиме измерения частоты_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 19,99 Гц | 0,01 Гц | |
| 199,99 Гц | 0,1 Гц | ± (0,002-Бизм. + 1 е.м.р.) |
| 400 Гц | 1 Гц |
Примечание: Бизм. - измеренное значение частоты;
е.м.р - единица младшего разряда.
Таблица 22 - Основные метрологические характеристики измерителей U1453A, U1461A в режиме измерения частоты_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 99,99 Гц | 0,01 Гц | ± (0,0002-Бизм. + 1 е.м.р.) |
| 999,9 Гц | 0,1 Гц | |
| 9,999 кГц | 0,001 кГц | |
| 99,99 Гц | 0,01 кГц |
| 999,9 Гц | 0,1 кГц |
| 9,999 МГц | 0,001 МГц |
Примечание: Бизм. - измеренное значение частоты;
± (0,002-Бизм. + 1 е.м.р.)
е.м.р - единица младшего разряда.
Таблица 23 - Основные метрологические характеристики измерителей U1461A в режиме измерения температуры_
| Тип термопары | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| К | От - 200 до 1372 °С | 0,1 °С | ± (0,01 Тизм. + 1 °С) |
| J | От - 200 до 1200 °С | 0,1 °С | ± (0,01 Тизм. + 1 °С) |
Примечание: ^зм. - измеренное значение температуры; е.м.р - единица младшего разряда.
Таблица 24 - Дополнительные погрешности
| Характеристика | Значение для модификации | ||||
| U1451A | U1452A | U1452AT | U1453A | U1461A | |
| Температурный коэффициент | 0,05*Погрешность измерения/°С | ||||
Таблица 25 - Технические характеристики
| Характеристика | Значение для модификации | |
| U1451A U1452A U1452AT | U1453A U1461A | |
| Электрическое питание | 6 В; четыре батареи напряжением 1,5 В типа АА | |
| Г абаритные размеры, мм, (длинахширинахвысота) | 218x100x58 | |
| Масса, кг | 0,728 | 0,686 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 1 До 80 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 20 до + 555) до 80 | от - 40 до + 556) до 80 |
Примечание: 5) - с щелочными батареями.
6) - с литиевыми батареями. С щелочными согласно примечанию 1).
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 26 - Комплектность
| Характеристика | Количество для модификации |
| U1451A U1452A U1452AT U1453A U1461A | |
| Чехол жесткий | 1 шт. |
| Зажимы типа «крокодил» | 2 шт. |
| Измерительные провода | 2 шт. |
| Кабель IR - USB U1173B | 1 шт. |
| Характеристика | Количество для модификации | ||||
| U1451A | U1452A | U1452AT | U1453A | U1461A | |
| Батарея питания | 4 шт. | ||||
| Пробник с адаптером U5403A | - | 1 шт. | - | 1 шт. | 1 шт. |
| Адаптер IR - Bluetooth U1117A | - | 1 шт. | - | 1 шт. | 1 шт. |
| Руководство по эксплуатации к адаптеру U1117A | - | 1 шт. | - | 1 шт. | 1 шт. |
| Термопара (типа J/K) | - | - | - | - | 1 шт. |
| Руководство по эксплуатации | 1 шт. | ||||
| Методика поверки | 1 шт. | ||||
осуществляется по документу МП 60943-15 «Измерители сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 года.
Средства поверки: вольтметры С504 - С510 (Госреестр № 10194-85); магазин сопротивлений высокоомный RCB-3 (Госреестр № 24500-03); магазин мер сопротивлений заземления OD-2-D6b/5W (Госреестр № 33128-06); калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции U1451A, U1452A, U1452AT, U1453A, U1461
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1-106 Гц.
7. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
8. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
9. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
10. ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
11. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
12. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 35 |
| Поверителей | 14 |
| Актуальность данных | 18.11.2024 |
