| Номер в госреестре | 60946-15 |
| Наименование СИ | Магнитометры дифференциальные |
| Обозначение типа СИ | МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN |
| Изготовитель | Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 20.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN (далее -магнитометр) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля.

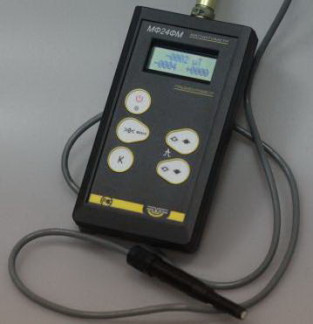

Магнитометр состоит из электронного блока, выполненного в корпусе из АБС-пластика, и дифференциального феррозондового преобразователя (далее - преобразователя), представляющего собой две катушки с пермаллоевыми сердечниками (полузонды), размещенные на одной оси. Расстояние между полузондами 20±1 мм. Преобразователь подключается к электронному блоку с помощью кабеля.
Принцип работы магнитометра основан на измерении величины электрического напряжения второй гармоники, возникающей в измерительной обмотке преобразователя и пропорциональной разности значений магнитной индукции в геометрических центрах полузондов.
Разностное измерение магнитной индукции постоянного неоднородного магнитного поля позволяет проводить оценку уровня остаточной намагниченности изделий, а также выявлять локальные магнитные полюса.
Электронный блок обеспечивает генерацию тока для возбуждения первичной обмотки преобразователя, измерение величины электрического напряжения второй гармоники и вывод результатов измерений на двухстрочный жидкокристаллический индикатор.
Электрическое питание магнитометра осуществляется от двух батарей типа АА напряжением (3-0,7) В.
Магнитометр изготавливается в двух исполнениях, отличающихся конструкциями преобразователей:
- магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;
- магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.
Программное обеспечение магнитометра выполняет следующие функции:
- выбор режимов работы магнитометра,
- калибровка магнитометра,
- обеспечение процедуры измерений и запись результатов измерений в память магнитометра,
- контроль напряжения питания магнитометра.
Конструкция магнитометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АКА-СКАН |
| Номер версии (идентификационный номер) ПО | 2.4 и выше |
| Наименование характеристики | Значение характеристики |
| Диапазон показаний магнитной индукции, мкТл | от минус 2000 до плюс 2000 |
| Диапазон измерений магнитной индукции, мкТл | от минус 1500 до плюс 1500 |
| Пределы допускаемой абсолютной погрешности измерения магнитной индукции B в диапазоне от минус 500 до плюс 500 мкТл, мкТл | ±(0,05 • B +1) |
| Пределы допускаемой относительной погрешности измерения магнитной индукции в диапазонах от минус 1500 до минус 500 мкТл и от плюс 500 до плюс 1500 мкТл, % | ±5 |
| Наименование характеристики | Значение характеристики |
| Напряжение источника питания, В | 3-0,7 |
| Ток потребления в рабочем режиме, мА, не более | 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 152х83х35 |
| Масса, кг, не более | 0,3 |
| Температура окружающего воздуха, соответствующая рабочим условиям применения, °С | от 0 до 40 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса магнитометра в виде наклейки.
| Наименование | Обозначение | Количество, шт. |
| Блок электронный | - | 1 |
| Преобразователь | - | 1 |
| Устройство калибровочное | - | 1 |
| Сумка | - | 1 |
| Руководство по эксплуатации | НКЖЛ.411171.003 РЭ | 1 |
осуществляется в соответствии с разделом 8 НКЖЛ.411171.003 РЭ "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Руководство по эксплуатации", утверждённым ФБУ "УРАЛТЕСТ" 10 апреля 2015 года.
Перечень эталонов, применяемых для поверки:
- мера градиента магнитной индукции, диапазон воспроизводимых значений разности магнитной индукции от 10 до 2000 мкТл (на расстоянии ±10 мм по оси меры от центра меры), относительная погрешность постоянной меры по градиенту магнитной индукции (составляющая дН
--) не более ±2 %, относительное изменение постоянной на расстоянии ±10 мм по оси меры от
дх
центра меры не более ±1 %;
- амперметр, относительная погрешность измерения силы постоянного тока не более ±0,2 % в диапазоне, обеспечивающем воспроизведение мерой градиента магнитной индукции разности магнитной индукции в диапазоне от 10 до 2000 мкТл.
НКЖЛ.411171.003 РЭ "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Руководство по эксплуатации"
Нормативные и технические документы, устанавливающие требования к магнитометрам дифференциальным МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN
1) ТУ 4222-003-92466551-2014 "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ"AKASCAN. Технические условия"
2) ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
| Зарегистрировано поверок | 839 |
| Поверителей | 15 |
| Актуальность данных | 07.12.2024 |
