| Номер в госреестре | 60948-15 |
| Наименование СИ | Анализаторы параметров радиотехнических трактов портативные |
| Обозначение типа СИ | S820E |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2015 |
| Срок свидетельства | 18.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы параметров радиотехнических трактов портативные S820E предназначены для измерения комплексных коэффициентов отражения и передачи в радиотехнических трактах.
Принцип действия основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора на фиксированной частоте, или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление измеряемых параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), а также в виде диаграммы Смита (волновое сопротивление).
В стандартном исполнении доступно измерение коэффициентов отражения S11 и передачи S21. Опция 0440 позволяет измерять коэффициенты отражения S22 и передачи S12.
Анализаторы параметров радиотехнических трактов портативные S820E оснащены цветным дисплеем с графическим пользовательским интерфейсом, имеют возможность подключения периферийных устройств и дистанционного управления через порты USB и Ethernet.
Питание осуществляется от встроенного аккумулятора, от внешнего источника постоянного напряжения, или от сети переменного напряжения через адаптер.

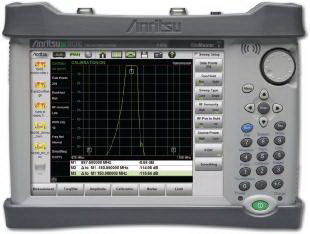

Анализаторы параметров радиотехнических трактов портативные S820E выполнены в ударопрочном корпусе. Вид лицевой панели показан на рисунке 1, вид верхней панели - на рисунке 2.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.
В комплект поставки входит пакет лицензионных программ “Anritsu Software Tool Box”, который может быть установлен на внешнем компьютере для расширения функциональных возможностей обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование | S820E Application Package |
| идентификационный номер версии | V1.09 и выше |
Метрологические и технические характеристики анализаторов параметров радиотехнических трактов портативных S820E представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| измеряемые параметры | |
| стандартное исполнение | S GO |
| опция 0440 | S11, S21, S21, S22 |
| диапазон частот | |
| опция 0708 | от 1 МГц до 8 ГГц |
| опция 0714 | от 1 МГц до 14 ГГц |
| опция 0720 | от 1 МГц до 20 ГГц |
| опция 0730 | от 1 МГц до 30 ГГц |
| опция 0740 | от 1 МГц до 40 ГГц |
| разрешение по частоте | 1 Гц |
| пределы основной допускаемой относительной погрешности | |
| частоты опорного генератора при выпуске из производства или | |
| после заводской подстройки при температуре (23 ± 5) °С | ± МО'6 |
| пределы допускаемого относительного годового дрейфа | |
| частоты опорного генератора | ± 1 10-6 |
| пределы дополнительной относительной погрешности частоты | |
| опорного генератора в рабочем диапазоне температур | ± 110-6 |
| полоса пропускания фильтра промежуточной частоты | 10 Гц; 100 Гц 1 кГц; 100 кГц |
| номинальное значение мощности сигнала генератора | |
| “High” | минус 3 дБм 1 |
| “Low” | минус 20 дБм |
| динамический диапазон измерения коэффициента передачи, не менее 2 | |
| на частотах от 1 до 10 МГц | 65 дБ |
| на частотах свыше 10 до 20 МГц | 85 дБ |
| на частотах свыше 20 МГц до 8 ГГц | 100 дБ |
| на частотах свыше 8 до 14 ГГц | 95 дБ |
| на частотах свыше 14 до 40 ГГц | 100 дБ |
| 1 | 2 | ||||
| среднеквадратическое значение шумов измерительной трассы, не более 3 | |||||
| модуль коэффициента отражения и передачи | 0,006 дБ 0,09° | ||||
| фаза коэффициента отражения и передачи | |||||
| пределы допускаемой абсолютной погрешности измерений 4 АГ модуля коэффициента отражения Г | |||||
| опции 0708, 0714, 0720 с калибровочным набором N-ти на частотах от 1 МГц до 6 ГГц на частотах свыше 6 до 9 ГГц на частотах свыше 9 до 18 ГГц | [па ± (0,008 + 0,01-Г + 0,025-Г2) ± (0,014 + 0,01-Г + 0,025-Г2) ±(0,025 + 0,01-Г + 0,05-Г2) [па ± (0,008 + 0,01-Г + 0,025-Г2) ± (0,016 + 0,005-Г + 0,05-Г2) ± (0,025 + 0,005-Г + 0,08-Г2) ± (0,032 + 0,005-Г + 0,1-Г2) | ||||
| опции 0720, 0730, 0740 с калибровочным набором K-ти на частотах от 1 МГц до 10 ГГц на частотах свыше 10 до 20 ГГц на частотах свыше 20 до 30 ГГц на частотах свыше 30 до 40 ГГц | |||||
| пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения 4 | ± [(180/p)-arcsin(AT/T)l° | ||||
| пределы допускаемой относительной погрешности измерений модуля коэффициента передачи | |||||
| значение модуля коэффициента передачи, дБ | |||||
| <0;>- 15 | <-15; >-50 <-50; >-70 | ||||
| опции 0708, 0714, 0720 с калибровочным набором N-типа | |||||
| частота от 1 МГц до 8 ГГц частота свыше 8 до 14 ГГц частота свыше 14 до 18 ГГц | ±0,10 дБ <>. 12 .ili .........................: 0.12 дБ.......................... | ±0,15 дБ ± 0.20 дБ .........................: 0-1 7 дБ......................... | ± 0,30 дБ ± 0,50 дБ ± 0,32 дБ | ||
| опции 0720, 0730, 0740 с калибровочным набором К-типа | |||||
| частота от 1 МГц до 8 ГГц | ±0,10 дБ | ±0,15 дБ | ± 0,30 дБ | ||
| частота свыше 8 до 14 ГГц | ±0,12 дБ | ± 0,20 дБ | ± 0,50 дБ | ||
| частота свыше 14 до 20 ГГц | о. 12 ib | ±0,17 дБ | ± 0,32 дБ | ||
| частота свыше 20 до 40 ГГц | ±0,13 дБ | ±0,18 дБ | ± 0,33 дБ | ||
| пределы допускаемой относительной погрешности измерений фазы коэффициента передачи | |||||
| значение модуля коэффициента передачи, дБ | |||||
| <0;>- 15 | <-15; >-50 <-50; >-70 | ||||
| опции 0708, 0714, 0720 с калибровочным набором N-типа | |||||
| частота от 1 МГц до 8 ГГц частота свыше 8 до 14 ГГц частота свыше 14 до 18 ГГц | ± 1,0° ± 1,2° ± 1,4° | ± 1,4° ± 1,6° ± 1,5° | ±2,0° ± 2,8° ± 2,2° | ||
| опции 0720, 0730, 0740 с калибровочным набором К-типа | |||||
| частота от 1 МГц до 8 ГГц | ± 1,0° | ± 1,4° | ±2,0° | ||
| частота свыше 8 до 14 ГГц | ± 1,2° | ± 1,6° | ±2,8° | ||
| частота свыше 14 до 40 ГГц | ± 1,6° | ± 1,8° | ±2,5° | ||
| ОБЩ | (ИЕ ХАРАКТЕРИСТИКИ | ||||
| тип коаксиальных соединителей измерительных портов | |||||
| опции 0708, 0714 | N-тип, розетка | ||||
| опции 0720, 0730, 0740 | K-тип (2,92 мм), вилка | ||||
| время непрерывной работы от аккумулятора, не менее | 4 часа | ||||
| габаритные размеры, мм | 273 х 199 х 91 | ||||
| 1 | 2 |
| масса, не более | 3,0 кг |
| условия эксплуатации | группа 4 ГОСТ 22261-94 |
| температура окружающей среды | |
| рабочие условия применения | от минус 10 до + 55 °С |
| транспортирование и хранение | от минус 51 до + 71 °С |
| относительная влажность воздуха (без конденсата), не более | 95 % |
Примечания к таблице 2:
1 Здесь и далее «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
2 Динамический диапазон определяется как разность между уровнем мощности генератора и уровнем собственных шумов приемника. Указанные значения - для полосы фильтра ПЧ 10 Гц, уровня мощности генератора “High”, количества усреднений не менее 10.
3 Полоса фильтра ПЧ 100 Гц, уровень мощности генератора “High”.
4 При температуре окружающей среды в пределах ± 1 °С от температуры, при которой производилась полная двухпортовая калибровка. Полоса фильтра ПЧ 10 Гц, уровень мощности генератора “High”.
наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность анализаторов параметров радиотехнических трактов портативных S820E приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование и обозначение | Кол-во, шт. |
| Анализатор параметров радиотехнических трактов портативный S820E | 1 |
| Опции | по заказу |
| Компакт-диск с документацией 10920-00060 | 1 |
| Компакт-диск с пакетом лицензионных программ “Anritsu Software Tool Box” | 1 |
| Компакт-диск с программой поверки “Site Master S820E Performance Verification Software” | 1 (по заказу) |
| Мягкий чехол-сумка 2000-1654-R | 1 |
| Аккумулятор Li-Ion (7,5 А-ч) 633-75 | 1 |
| Адаптер для сети переменного тока 40-187-R | 1 |
| Адаптер для автомобильного прикуривателя 806-141-R | 1 |
| Стилус 2000-1691-R | 1 |
| Усиленный переход K(f)-N(f) 71693 R - для опции 0720 | 2 |
| Кабель USB мини A/B 3-2000-1498 | 1 |
| Защитная пленка для дисплея 2000-1797-R | 1 |
| Принадлежности (ВЧ кабели и адаптеры, антенны) | по заказу |
| Руководство пользователя на русском языке 10580-00343R | 1 |
| Методика поверки МП РТ 2281-2015 | 1 |
осуществляется по документу МП РТ 2281-2015 «ГСИ. Анализаторы параметров радиотехнических трактов портативные S820E. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27.04.2015 г.
Рекомендуемые средства поверки и их основные метрологические характеристики указаны ниже.
Стандарт частоты рубидиевый Stanford Research Systems FS725:
- выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 5 10-10.
Частотомер универсальный Tektronix FCA3003:
- разрешение 0,01 Гц на частоте 1 ГГц; вход внешней синхронизации 10 МГц.
Набор мер коэффициентов передачи и отражения Anritsu 3663-1 в составе:
- аттенюаторы с номинальными значениями ослабления (20 ± 0,8) дБ, (50 ± 1,5) дБ и коэффициентом отражения не более 0,15;
- согласованная воздушная коаксиальная линия;
- рассогласованная воздушная коаксиальная линия;
Метрологические характеристики:
- диапазон частот от 0,01 до 18 ГГц;
- пределы допускаемой абсолютной погрешности определения действительных значений
модуля коэффициента передачи аттенюаторов от ± 0,05 до ± 0,15 дБ; фазы коэффициента передачи аттенюаторов от ± 0,8 до ± 1,5°; модуля коэффициента отражения аттенюаторов от ± 0,005 до ± 0,008; фазы коэффициента отражения Г аттенюаторов ± [(180/p)-arcsin(AT/|r)]°; модуля коэффициента передачи коаксиальных линий от ± 0,08 до ± 0,12 дБ; фазы коэффициента передачи коаксиальных линий от ± 1,0 до ± 1,5°; модуля коэффициента отражения Г коаксиальных линий
на частотах от 0,01 до 10 ГГц: ± (0,008 + 0,005-Г + 0,01-Г2); на частотах свыше 10 до 18 ГГц: ± (0,01 + 0,007-Г + 0,015-Г2); фазы коэффициента отражения Г коаксиальных линий ± [(180/p)-arcsin(AГ/|Г)]°.
Набор мер коэффициентов передачи и отражения Anritsu 3668-1 в составе:
- аттенюаторы с номинальными значениями ослабления (20 ± 0,8) дБ, (50 ± 1,5) дБ и коэффициентом отражения не более 0,15;
- согласованная воздушная коаксиальная линия;
- рассогласованная воздушная коаксиальная линия;
- USB флеш-накопитель с данными действительных значений характеристик набора.
Метрологические характеристики:
- диапазон частот от 0,01 до 40 ГГц;
- пределы допускаемой абсолютной погрешности определения действительных значений
модуля коэффициента передачи аттенюаторов от ± 0,05 до ± 0,15 дБ; фазы коэффициента передачи аттенюаторов от ± 0,5 до ± 1,5°; модуля коэффициента отражения аттенюаторов от ± 0,005 до ± 0,01; фазы коэффициента отражения Г аттенюаторов ± [(180/p)-arcsin(AГ/|Г)]°; модуля коэффициента передачи коаксиальных линий от ± 0,05 до ± 0,1 дБ; фазы коэффициента передачи коаксиальных линий от ± 0,8 до ± 1,5°; модуля коэффициента отражения Г коаксиальных линий
на частотах от 0,01 до 18 ГГц: ± (0,006 + 0,002-Г + 0,007-Г2); на частотах свыше 18 до 30 ГГц: ± (0,008 + 0,002-Г + 0,009-Г2); на частотах свыше 30 до 40 ГГц: ± (0,01 + 0,003-Г + 0,012-Г2); фазы коэффициента отражения Г коаксиальных линий ± [(180/p)-arcsin(AГ/|Г)]°.
Методы измерений изложены в разделах 2 - 7 документа 10580-00343R «Анализаторы параметров радиотехнических трактов портативные S820E. Руководство пользователя».
Нормативные документы, устанавливающие требования к анализаторам параметров радиотехнических трактов портативным S820E
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
