| Номер в госреестре | 60963-15 |
| Наименование СИ | Измерители мощности дозы |
| Обозначение типа СИ | ИМД-2С |
| Изготовитель | ПАО "Приборный завод "Сигнал", г. Обнинск, Калужская обл. |
| Год регистрации | 2015 |
| Срок свидетельства | 25.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности дозы ИМД-2С (далее - измерители) предназначены для измерений мощности поглощенной дозы гамма-излучения (МИД).
Конструктивно измеритель состоит из трех основных блоков:
- пульта измерительного УИ-177СМ;
- блока детектирования БДЗС-10СМ;
- табло выносного БИЦ-37СМ.
Пульт измерительный УИ-177СМ выполнен в корпусе, внутри которого размещены узел питания, узел ПХ-435СМ, узел процессора ПНО-ЮОСМ, узел вывода ПВЦ-512СМ, трансформатор и крышки.
Блок детектирования БДЗС-10СМ выполнен в виде пенала цилиндрической формы, на торцевой стороне которого нанесена маркировка «+», обозначающая цен тр счетчика Бета-1 и знак радиационной опасности. На другой торцевой стороне расположена вилка разъема X1 для подсоединения кабеля №4, соединяющего блок детектирования с пультом измерительным У И-177 СМ.
Блок детектирования БДЗС-10СМ содержит три счетчика Гейгера-Мюллера: Бета-1, СИ38Г и СИЗБГ, схему электропитания счетчиков, схему включения и выключения счетчиков. На каждый счетчик надета трубка с источником бета-излучения типа 'Г-21, предназначенным для контроля работоспособности прибора. Поверх трубки намотана проволока из оловянно-свинцового сплава.
Табло выносное БИЦ-37СМ состоит из панели и корпуса. С внутренней стороны панели закреплены узел индикации ПИК-ЗОСМ и узел выключателей. В панели предусмотрено окно, герметично закрытое стеклом, через которое происходит считывание информации. В отверстиях панели закреплены толкатели, обеспечивающие работу кнопок узла выключателей. Кнопка РЕЖ предназначена для переключения режимов работы прибора, кнопка ПУСК для запуска выбранных режимов работы прибора, кнопка ВКЛ предназначена для включения и выключения прибора. На корпусе размещен разъем для подключения табло выносного БИЦ-37СМ к пульту измерительному УИ-177СМ. Внутри корпуса укреплен микрофон, который используется для выдачи звуковой сигнализации.
Принцип действия измерителей основан на преобразовании энергии ионизирующего излучения в энергию электрических сигналов с дальнейшим их преобразованием, измерением и регистрацией в виде, удобном для снятия показаний обслуживающим персоналом.
По условиям эксплуатации измерители соответствуют группе 1.1 ГОСТ РВ 20.39.304-98.

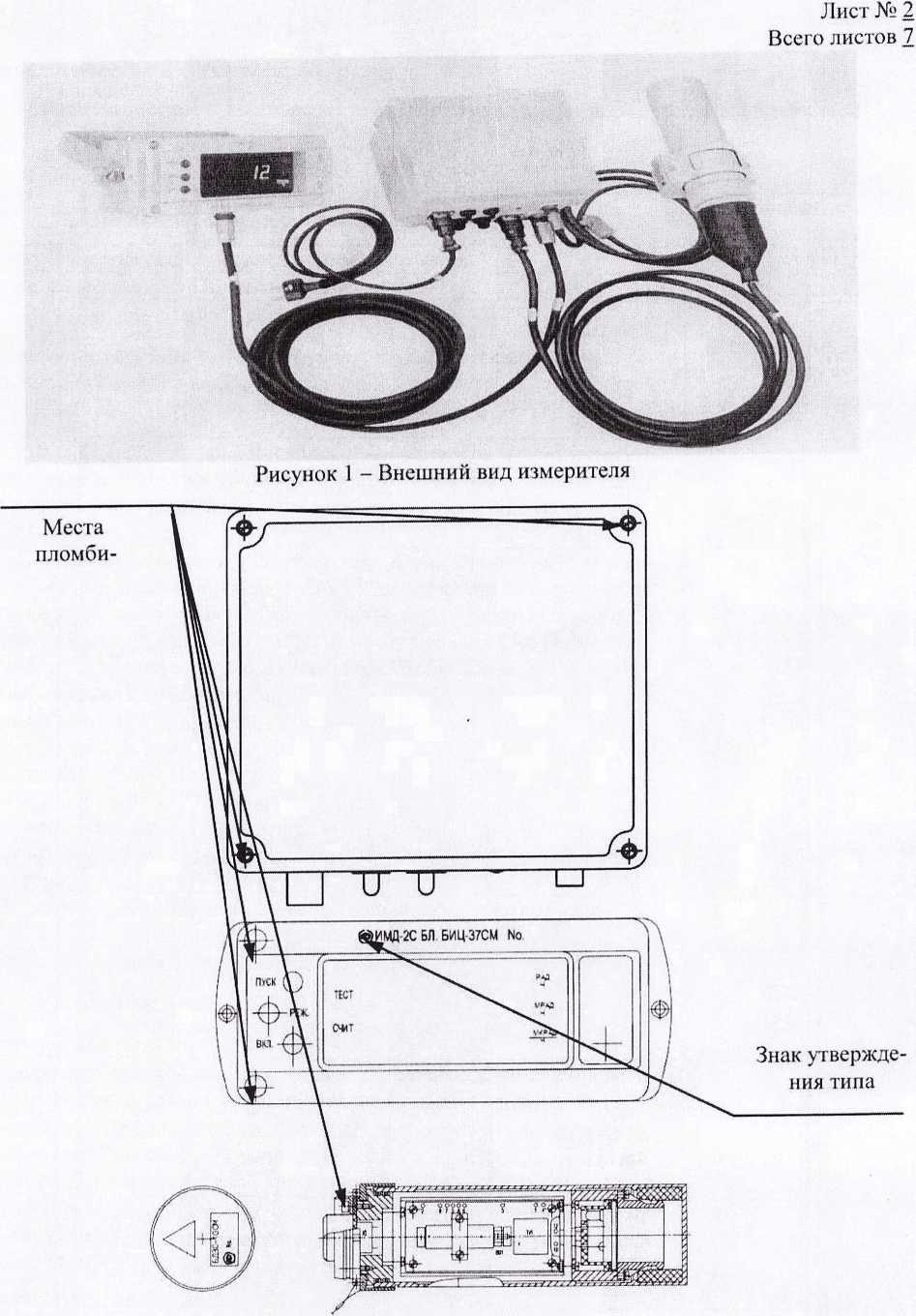

Внешний вид измерителя с указанием места таблички с нанесенным знаком утверждения типа и схемы пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Рисунок 2 - Места пломбирования и нанесения знака утверждения типа измерителя
Метрологические и технические характеристики измерителей приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,08 до 1,25 |
| Диапазон измерений МПД гамма-излучения, рад/ч | ог 10-10* до 1000 |
| Пределы допускаемой основной относительной погрешности измерений МПД гамма-излучения, % | ± 20 при выпуске ± 25 при эксплуатации |
| Пределы допускаемой дополнительной погрешности за счет энергетической зависимости чувствительности при измерении мощности поглощенной дозы гамма-излучения в диапазоне энергий 0,08 до 1,25 МэВ, % | ± 10 |
| Угловая зависимость (анизотропия) чувствительности прибора при энергии гамма-излучения 0,661 МэВ (цезий-137) кроме падения излучения со стороны разъёма и противоположной стороны относительно разъёма (торцы счётчиков СИЗБГ и СИ38Г), а для счётчика Бета-1 - со стороны разъёма и 90 0 относительно этого положения, %, не более Время измерений, с, не более: - в диапазоне от 10 до 100 мкрад/ч - в диапазоне от 0,1 до 1 мрад/ч - в диапазоне от 1 до 10 мрад/ч - в диапазоне от 10 до 100 мрад/ч - в диапазоне от 100 до 1000 мрад/ч - в диапазоне от 1 до 10 рад/ч - в диапазоне от 10 до 999 рад/ч | минус 30 50 25 12,5 3 6 3 3 |
| Нестабильность показаний за 12 ч непрерывной работы, %, не более | ± 10 |
| Напряжение питания, В, не более: - от сети переменного тока - от аккумуляторной батареи | 220+22 (50±0,1)Гц от 10 до 31 |
| Пределы допускаемой дополнительной погрешности измерений МПД при изменении напряжения питания в вышеуказанных пределах, % | ±20 |
| Пределы допускаемой дополнительной погрешности при воздействии синусоидальной вибрации в диапазоне частот от 5 до 300 Гц с частотой перехода 25 Гц и амплитудой виброускорения 49 м-с'2 (5g), % | ±20 |
| Пределы допускаемой дополнительной погрешности при воздействии механических ударов многократного действия с пиковым ударным ускорением 196 м-с’' (20g) и длительностью действия ударного ускорения от 5 до 15 мс, % | ±20 |
| Пределы допускаемой дополнительной погрешности при изменении рабочей температуры среды от минус 50 до 40 °C на каждые 10°С изменения температуры, % | ±5 |
| Пределы допускаемой дополнительной погрешности при воздействии по- |
| Наименование параметра или характеристики | Значение характеристики |
| вышенной влажности воздуха до 98% при 25°С, % | ± 20 |
| Пределы допускаемой дополнительной погрешности при воздействии пониженного давления воздуха 6-104 Па (450 мм.рт.ст), % | ±20 |
| Пределы допускаемой дополнительной погрешности при воздействии атмосферных конденсированных осадков (инея и росы), % | ±20 |
| Мощность, потребляемая измерителем, не более: | |
| - при питании от сети переменного тока, ВА | 5 |
| - при питании от аккумуляторной батареи, Вт | 5 |
| Нормальные условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха при температуре 25 °C, % - атмосферное давление, кПа | от 15 до 25 65 ±15 100±4 |
| Габаритные размеры, мм, не более: Пульт измерительный УИ-177СМ Блок детектирования БДЗС-10СМ Табло выносное БИЦ-37СМ Ящик Кабель №1 Кабель №2 Кабель №3м Кабель №4 Кабель №5 Зажим Кронштейн | 180x190x118 236x68 206x91x75 534x402x322 1550 3550 3050 ЗОЗОО 1735 106x86x50 187x103x26 |
| Масса, кг, не более: Пульт измерительный УИ-177СМ Блок детектирования БДЗС-ЮСМ Табло выносное БИЦ-37СМ Ящик Кабель №1 Кабель №2 Кабель №3м Кабель №4 Кабель №5 Зажим Кронштейн | 2,7 го 0,7 10,0 0,16 0,23 0,45 5.0 0,1 0,26 0,56 |
Измерители обеспечивают звуковую сигнализацию при достижении мощности поглощенной дозы гамма-излучения 0,1 мрад/ч и 0,1 рад/ч.
Измерители осуществляют накопление измеряемой информации в ОЗУ и сброс ее при ручном управлении оператором. Информационная ёмкость ОЗУ - пятьсот измерений.
Значения мощности дозы, накопленные в ОЗУ, выводятся из ОЗУ на выносное табло БИЦ-37СМ последовательно, начиная с первого.
Измерители устойчивы к воздействию:
- синусоидальной вибрации в диапазоне частот от 5 до 300 Гц с частотой перехода 25 Гц и амплитудой виброускорения 49 м-с'2 (5g);
- механических ударов многократного действия с пиковым ударным ускорением 196 м-с’2 (20g) и длительностью действия ударного ускорения от 5 до 15 мс;
Всего листов 7
| Наименование параметра или характеристики | Значение характеристики |
- повышенной рабочей температуры среды 40 °C;
- пониженной рабочей температуры среды минус 50 °C (кроме блоков УИ-177СМ и БИЦ-37СМ);
- пониженной рабочей температуры среды минус 40 °C (для блоков УИ-177СМ и БИЦ-37СМ);
- повышенной влажности воздуха до 98 % при 25°С;
- пониженного давления воздуха 6-104 Па (450 мм.рт.ст);
- атмосферных конденсированных осадков (инея и росы).
Измерители прочены после воздействия:
- повышенной предельной температуры окружающей среды 50°С с последующим пребыванием в нормальных климатических условиях в течение 3 часов;
- пониженной предельной температуры окружающей среды минус 65°С с последующим пребыванием в нормальных климатических условиях в течение 3 часов;
- повышенной влажности воздуха до 98% при 25°С с последующей выдержкой в нормальных климатических условиях в течение 6-16 часов;
- изменения температуры в диапазоне от минус 65°С до плюс 50°С и последующего пребывания в нормальных условиях в течение Зч;
- при транспортировании всеми видами транспорта на любое расстояние и сохранять работоспособность;
- пониженного давления воздуха при авиатранспортировании 1,2-104 Па (90 мм рт.ст) с последующим пребыванием в нормальных условиях в течение Зч. При этом должен сохранять работоспособность,
- атмосферных выпадающих осадков (дождя) (для блока БДЗС-ЮСМ);
- песка и пыли (для блока БДЗС-ЮСМ);
- рабочих растворов:
бензина или спирта с поверхностной плотностью орошения 0,06 л-м'2, с числом воздействия 2;
дезактивирующего раствора СФ-24 в воде с поверхностной плотностью орошения 0,5 л-м'2, с числом воздействия 4;
полидегазирующей рецептуры РД-2 с поверхностной плотностью орошения 0,5 л-м'2, с числом воздействия 4
наносится на лицевую панель табло выносного БИЦ-37СМ измерителя и на титульный лист эксплуатационной документации типографским способом.
Комплект ность средства измерений
Комплект поставки измерителя приведен в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол-во, шт. |
| Пульт измерительный УИ-177СМ | еУЗ.059.003 | 1 |
| Блок детектирования БДЗС-10С | еУ2.328.006 | 1 |
| Табло выносное БИЦ-37СМ | еУ2.390.044 | 1 |
| Кронштейн | еУ8.090.275 | 1 |
| Зажим | ЖШ4.427.020-01 | |
| Ящик | еТ4.171.045 | 1 |
| Наименование | Обозначение | Кол-во, шт. |
| Кабель №1 | еУ6.644.218 | |
| Кабель №2 | еУ6.644.219 | 1 |
| Кабель №3м | еУ6.644.220-01 | 1 |
| Кабель №4 | еУ6.644.221 | 1 |
| Кабель №5 | еУ6.644.300 | 1 |
| Диск CD-R 700 Mb (с программой вывода на компьютер) | • | 1 |
| Эксплуатационная документация | 1 |
проводится в соответствии с разделом 7 «Поверка прибора» документа ЖШ 1.289.484-03 РЭ «Измеритель мощности дозы ИМД-2С. Руководство по эксплуатации», утвержденного начальником ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в мае 2015 года.
Основное средство поверки:
- эталонная дозиметрическая установка 2 разряда по ГОСТ 8.070-96 типа УДГ-АТ130 (Per. № 44761-10) диапазон воспроизведения МПД от 0,36 мкГр/ч до 48,6 Гр/ч, пределы допускаемой основной относительной погрешности воспроизведения МПД ± 8 %.
Измеритель мощности дозы ИМД-2С. Руководство по эксплуатации. ЖШ 1.289.484-03 РЭ.
1. ГОСТ РВ 20.39.304-98.
2. ГОСТ 8.070-96. «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений».
3. ГОСТ 27451-87. «Средства измерений ионизирующих излучений. Общие технические условия».
4. ЖШ1.289.484 ТУЗ. Измеритель мощности дозы ИМД-2С. Технические условия.
| Зарегистрировано поверок | 1139 |
| Поверителей | 27 |
| Актуальность данных | 16.09.2024 |
