Номер в госреестре | 60965-15 |
Наименование СИ | Система измерительная АСУ ТП энергоблока № 4 Белоярской АЭС |
Изготовитель | ОАО "ВНИИ по эксплуатации атомных электростанций" (ВНИИАЭС), г.Москва |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 1 год - для СКУ ЭЧ, СКУ ПЗ; 2 года - для СКУ ЭО, СКУ ДГУ; 6 лет - для УСБТ, СКУ НЭ, СВД |
Описание типа | скачать |
Методика поверки | скачать |
Система измерительная автоматизированной системы управления технологическими процессами энергоблока № 4 Белоярской АЭС (далее по тексту - ИС АСУ ТП или система) предназначена для измерений и измерительных преобразований в цифровые сигналы значений следующих технологических параметров: температуры, давления, расхода, уровня, массы, электрических, механических, физико-химических величин; обработки, регистрации, отображения указанных параметров и передачи их в систему верхнего блочного уровня.
ИС АСУ ТП выделяется на функциональном уровне в составе автоматизированной системы управления технологическими процессами энергоблока № 4 Белоярской АЭС и реализует следующие функции:
- непрерывное измерение технологических параметров (температуры, давления, расхода, уровня, электрических, механических, физико-химических величин) и сравнение результатов измерений с заданными уставками;
- передача измерительной информации в систему верхнего блочного уровня (далее -СВБУ) в цифровом виде;
- отображение измерительной информации на автоматизированных рабочих местах (далее - АРМ), панелях на блочном пульте управления (далее - БПУ) и резервном пульте управления (далее - РПУ).
Конструктивно система состоит из измерительных каналов (далее - ИК), которые включают в себя первичные измерительные преобразователи (нижний уровень ИС) и вторичную часть, состоящую из промежуточных измерительных преобразователей и измерительных модулей из состава программно-технических средств (средний уровень ИС), а также АРМ операторов и показывающих приборов (верхний уровень ИС).
Первичные измерительные преобразователи ИК, преобразуют значения параметров технологического процесса в унифицированные электрические сигналы с последующей передачей их по линиям связи во вторичную часть ИК, где промежуточные измерительные преобразователи и измерительные модули из состава программно-технических средств выполняют прием сигналов, их аналого-цифровое/цифро-аналоговое преобразование, обработку и передачу в цифровом виде в систему верхнего блочного уровня с выводом показаний на АРМ и (или) в аналоговом виде на показывающие приборы БПУ, РПУ, местные щиты управления.
По своим задачам и функциям ИС АСУ ТП подразделяется на следующие системы:
- управляющая система безопасности по технологическим параметрам (далее - УСБТ),
- системы контроля и управления нормальной эксплуатации (далее - СКУ НЭ), включающая СКУ реакторного отделения, турбинного отделения, спецкорпуса, сбецбытового корпуса, блочной насосной станции;
- система контроля и управления электрообогревом (далее - СКУ ЭО),
- система контроля и управления противопожарной защитой (далее - СКУ ПЗ);
- система вибромониторинга и диагностики основного роторного оборудования (далее - СВД);
- система автоматического управления дизель-генераторной установкой (далее - САУ ДГУ);
- система контроля и управления электротехнического оборудования (далее - СКУ ЭЧ).
Нижний уровень системы ИС АСУ ТП (в части ИК системы УСБТ) состоит из:
- датчиков давления ДДВС-РТМ (Госреестр № 52875-13);
- преобразователей давления EJX (Госреестр № 28456-09);
- расходомеров магнитных ИРМУ-1М (Госреестр № № 52890-13);
- расходомеров вихревых электромагнитных ТАРАН-Тм (Госреестр № 47985-11);
- расходомеров газа массовых СУРГ 1.000-Ь-Ф(С)Т (Госреестр № 20852-11);
- расходомеров счетчиков ультразвуковых УРСВ «ВЗЛЕТ МР» (Госреестр № 28363-04);
- уровнемеров индуктивных Квант-10ЭМ (Госреестр № 54335-13);
- термопреобразователей универсальных ТПУ 0304 (Госреестр № 50519-12);
- преобразователей термоэлектрических ТП-0198 (Госреестр № 18524-10), ТХА-03 (Госреестр № 13484-02), ТХА-08.000-01 (Госреестр № 44972-10), ТХА-11 (Госреестр № 45006-10);
- термопреобразователей сопротивления ТС-1088 (Госреестр № 18131-09), ТС-1288 (Госреестр № 18131-09), ТСП 9507 (Госреестр № 17135-04), СП-02 (Госреестр № 20261-00);
- преобразователей температуры и влажности РОСА-10 (Госреестр № 27728-09);
- газоанализаторов ГТВ-1101ВЗ-А (Госреестр № 28375-07).
Средний уровень системы ИС АСУ ТП (в части ИК системы УСБТ) состоит из:
- измерительных модулей ТПТС51-2.1722, ТПТС51-2.1731 с модулем расширения ТПТС51-2.1703 из состава программно-технических средств ТПТС-ЕМ (Госреестр № 44937-10).
Верхний уровень системы ИС АСУ ТП (в части ИК системы УСБТ) состоит из:
- цифровых вольтметров Ф1762-АД (Госреестр № 24760-13).
- АРМ операторов.
Структурная схема ИК системы УСБТ представлена на рисунке 1.
Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ НЭ) состоит из:
- преобразователей давления EJX (Госреестр № 28456-09); АИР-20/М2 (Госреестр № 46375-11), ЭЛЕМЕР-АИР-30 (Госреестр № 37668-13), Сапфир-22Р (Госреестр № 21091-11);
- датчиков давления Метран-22 (Госреестр № 45030-10), Элемер-100 (Госреестр № 39492-08), ДДВС-РТМ (Госреестр № 52875-13);
- манометров электронных ЭКМ-2005 (Госреестр № 40713-09);
- расходомеров магнитных ИРМУ-1 (Госреестр № 52890-13);
- расходомеров вихревых электромагнитных ТАРАН-Тм (Госреестр № 47985-11);
- измерителей-сигнализаторов индуктивно-расходных ИРИС/ТАРАН-Тм (Госреестр № 49880-12);
всего листов 69
- системы измерения расхода натрия через ГЦН-1 реактора УН-4 800 57СП (Госреестр № 52763-13);
- системы измерения расхода натрия через ТВС реактора УН-4 800 113СП (Госреестр № 52764-13);
- расходомеров газа массовых СУРГ 1.000-Ь-Ф(С)Т (Госреестр № 20852-11);
- расходомеров счетчиков ультразвуковых УРСВ «ВЗЛЕТ МР» (Госреестр № 28363-04);
- расходомеров-счетчиков электромагнитных ВЗЛЕТ ТЭР (Госреестр № 39735-14);
- расходомеров-счетчиков струйных Ирга-РС (Госреестр № 31726-14);
- расходомеров газа ультразвуковых АРГ-микро (Г осреестр № 31799-11);
- преобразователей расхода вихреакустических Метран-300Пр (Госреестр № 16098-09);
- расходомеров-счетчиков вихревых объемных YEWFLO DY (Госреестр № 17675-09);
- ротаметров RAMC (Госреестр № 27053-09).
- уровнемеров индуктивных Квант-10ЭМ (Госреестр № 54335-13);
- уровнемеров натрия УИД-1 (Госреестр № 48855-12);
- уровнемеров натрия гибких ДИНАР (Госреестр № 49445-12);
- уровнемеров контактных микроволновых VEGAFLEX6* (Госреестр № 27284-09);
- уровнемеров УРАН-ДУУ (Госреестр № 34948-10);
- уровнемеров поплавковых байпасных УПБ (Госреестр № 35248-07);
- термопреобразователей универсальных ТПУ 0304 (Госреестр № 50519-12);
- преобразователей термоэлектрических ТХА-01 (Госреестр № 13480-02), ТХА-02 (Госреестр № 13482-02), ТХА-03 (Госреестр № 13484-02), ТХА-05 (Госреестр № 13990-02), ТХА-11 (Госреестр № 45006-10), ТХА-14 (Госреестр № 57048-14), ТХА-15 (Госреестр № 57048-14), ТХА-08.000-01 (Госреестр № 44972-10); ТХА-2088 (Госреестр № 26392-09), ТХА 9419 (Госреестр № 46538-11), ТП-0195 (Госреестр № 18524-10) ТП-0198 (Госреестр № 18524-10); ТП-2088 (Госреестр № 18524-10), KTK-02 (Госреестр № 20260-00), KTK-03 (Госреестр № 20259-00);
- термопреобразователей сопротивления ТСП-01 (Госреестр № 13997-13), ТСП-02 (Госреестр № 13999-13), ТСП-03 (Госреестр № 14454-13), ТСП-0690 (Госреестр № 49904-12), ТСП 9203 (Госреестр № 14238-94), ТСП 9204 (Госреестр № 34039-07), ТСП 9417 (Госреестр № 42956-09), ТСП 9501 (Госреестр № 42956-09), ТСП 9502 (Госреестр № 42956-09), ТСП 9507 (Госреестр № 17135-04), ТС-1088 (Госреестр № 18131-09), ТС-1288 (Госреестр № 18131-09), ТС-1388 (Госреестр № 18131-09), ТСМ-04 (Госреестр № 40417-09), ТСМ-08 (Госреестр № 40417-09), ТСМ-1388 (Госреестр № 43453-09), СП-02 (Госреестр № 20261-00), 4.91 (Госреестр № 35648-07), NWT-SH (Госреестр № 46536-11);
- преобразователей температуры и влажности РОСА-10 (Госреестр № 27728-09);
- анализаторов электрохимических содержания водорода в натрии и в инертном газе ЭХДВ-Н (Г) (Госреестр № 60406-15);
- газоанализаторов ГТВ-1101ВЗ-А (Госреестр № 28375-07);
- газоанализаторов ГТМ-5101ВЗ-А (Госреестр № 36032-07);
- анализаторов растворенного кислорода МАРК-409 (Госреестр № 44752-10);
- кондуктометров-солемеров МАРК-602 (Госреестр № 25807-11);
- pH-метров/милливольтметров портативных МАРК-901 (Госреестр № 23927-13);
- pH-метров МАРК-902 (Г осреестр № 27453-11);
- анализаторов натрия МАРК-1002 (Госреестр № 35364-10);
- анализаторов pH МАРК-9010 (Госреестр № 51491-12);
- газоанализаторов СФГ-М (Госреестр № 26386-04);
- газоанализаторов универсальных ГАНК-4 (Госреестр № 24421-09);
- газоанализаторов 3.02П-А (Госреестр № 21781-07);
- датчиков-газоанализаторов термомагнитных ДАМ (Госреестр № 24047-11);
- анализаторов жидкости кондуктометрических EXAxtSC450 (Госреестр № 25092-08);
- анализаторов кондуктометрических EXA ISC450G (Госреестр № 17561-08);
- рН-метров pH-011 (Г осреестр № 21799-09);
- кондуктометров автоматических КАЦ-037 (Госреестр № 20191-11);
- кислородомеров мембранных автоматических КМА-08М (Госреестр № 16881-09);
- датчики силоизмерительные тензорезисторные 9035 ДСТ (Госреестр № 10866-12);
- преобразователи сигналов тензорезисторных датчиков 4507 ПА (Г осреестр № 24637-03).
Средний уровень системы ИС АСУ ТП (в части ИК системы СКУ НЭ) состоит из:
- измерительных модулей ТПТС51-2.1722, ТПТС51-2.1731 с модулем расширения ТПТС51-2.1703, ТПТС51-2.1732 с модулем расширения ТПТС51-2.1704 из состава программнотехнических средств ТПТС-ЕМ (Госреестр № 44932-10);
- аппаратуры формирования сигналов защиты АФСЗ (Госреестр № 60074-15).
Верхний уровень системы ИС АСУ ТП (в части ИК системы СКУ НЭ) состоит из:
- цифровых вольтметров Ф1762-АД (Госреестр № 24760-13).
- АРМ операторов.
Структурная схема ИК системы СКУ НЭ представлена на рисунке 2.
Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭО) состоит из:
- термопреобразователей универсальных ТПУ 0304 (Госреестр № 50519-12);
- преобразователей термоэлектрических ТП 2088 (Госреестр № 18524-10); ТХА 9419 (Госреестр № 46538-11); KTK-03 (Госреестр № 20259-00).
Средний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭО) состоит из:
- преобразователей измерительных модульных ИПМ 0399 (Госреестр № 22676-12);
- блоков автоматического регулирования малогабаритных БАР-М (Госреестре № 50776-12).
Верхний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭО) состоит из:
- АРМ операторов.
Структурная схема ИК системы СКУ ЭО представлена на рисунке 3.
Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ ПЗ) состоит из:
- преобразователей давления EJX (Госреестр № 28456-09); АИР-20/М2 (Госреестр № 46375-11); DMP (Госреестр № 44736-10);
- расходомеров счетчиков ультразвуковых УРСВ «ВЗЛЕТ МР» (Госреестр № 28363-04);
- термопреобразователей универсальных ТПУ 0304 (Госреестр № 50519-12);
- термопреобразователей сопротивления ТС-1388 (Госреестр № 18131-09), ТСП 9703, ТСП 9715 (Госреестр № 58171-14).
Средний уровень системы ИС АСУ ТП (в части ИК системы СКУ ПЗ) состоит из:
- измерительных модулей аналоговых сигналов МАС, модули термометров сопротивления МТС-4 из состава программно-технических средств «Дубна» (Госреестр № 49499-12).
Верхний уровень системы ИС АСУ ТП (в части ИК системы СКУ ПЗ) состоит из:
- станций противопожарного мониторинга (далее - СМП);
- АРМ операторов.
Структурная схема ИК системы СКУ ПЗ представлена на рисунке 4.
всего листов 69
Нижний уровень системы ИС АСУ ТП (в части ИК системы СВД) состоит из:
- комплексов виброконтрольных КВ-А (Госреестр № 44681-10);
- аппаратуры Вибробит 100 (Госреестр № 19655-05).
Средний уровень системы ИС АСУ ТП (в части ИК системы СВД) состоит из:
- измерительных модулей ТПТС51-2.1722 из состава программно-технических средств ТПТС-ЕМ (Госреестр № 44932-10).
Верхний уровень системы ИС АСУ ТП (в части ИК системы СВД) состоит из:
- цифровых вольтметров Ф1762-АД (Госреестр № 24760-13);
- АРМ операторов.
Структурная схема ИК системы СВД представлена на рисунке 5.
Нижний уровень системы ИС АСУ ТП (в части ИК системы САУ ДГУ) состоит из:
- преобразователей давления EJX (Госреестр № 28456-09); ДОН 17 (Госреестр № 24315-08);
- термопреобразователей с унифицированным выходным сигналом ТПУ 0304 (Госреестр № 50519-12), ТХАУ/1-0288, ТСПУ/1-0288 (Госреестр № 36341-07);
- преобразователей термоэлектрических ТХА-2088А (Госреестр № 26392-09);
- термопреобразователей сопротивления Rosemount (Госреестр № 57540-14).
Средний уровень системы ИС АСУ ТП (в части ИК системы САУ ДГУ) состоит из:
- измерительных модулей серии 1769 из состава комплекса измерительновычислительного и управляющего на базе PLC (Госреестр № 15652-09).
Верхний уровень системы ИС АСУ ТП (в части ИК системы САУ ДГУ) состоит из:
- пульт местного управления (далее - ПУМ);
- шкафы управления (далее - ШУ);
- вольтметров М1620 (Госреестр № 39951-08);
- АРМ операторов.
Структурная схема ИК системы САУ ДГУ представлена на рисунке 6.
Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭЧ) состоит из:
- трансформаторов напряжения (далее - ТН) ЗНОЛП-ЭК-10 (Госреестр № 47583-11), СРВ 72-800 (Госреестр № 47844-11), TJC 7.0-G (Госреестр № 49111-12);
- трансформаторов тока (далее - ТТ) ТЛО-10 (Госреестр № 25433-11), PACT MCR (Госреестр № 41168-09); TG (Госреестр № 30489-09), GSR (Госреестр № 25477-08), ТВ (Госреестр № 46101-10), ТТВ (Госреестр № 38541-08), ТВТ (Госреестр № 47065-11), ТЛП-10 (Госреестр № 30709-11), ТС (Госреестр № 26100-03), TG 550 (Госреестр № 26735-08);
- преобразователей напряжения переменного тока измерительных MCR-VAC-UI-O-DC (Госреестр № 39164-08);
- преобразователей силы переменного тока измерительных MACX MCR-SL (Г осреестр № 39163-08);
- преобразователей измерительных силы переменного тока ФЕ1854-АД (Госреестр № 28136-04);
- преобразователей измерительных напряжения, силы тока и мощности электрических сетей постоянного и переменного тока ФЕ1890-АД, ФЕ1891-АД (Госреестр № 47010-11);
- преобразователей измерительных напряжения, силы тока и мощности трехфазных электрических сетей ФЕ1892-АД (Госреестр № 47228-11);
- преобразователей сигналов НПСИ (Госреестр № 43742-10);
- преобразователей измерительных переменного тока и напряжения ЕП34 (Госреестр № 32200-06);
- преобразователей измерительных переменного тока Е854-М1 (Госреестр № 13214-92);
- преобразователей измерительных напряжения переменного тока Е855-М1 (Госреестр № 13215-92);
- преобразователей измерительных напряжения постоянного тока Е857 (Госреестр № 9506-13);
- преобразователей измерительных частоты переменного тока Е858 (Госреестр № 9505-10);
- преобразователей измерительных напряжения переменного тока EMBSIN 221 UE (Госреестр № 31077-12);
- преобразователей измерительных постоянного тока и напряжения Е856ЭЛ (Госреестр № 50680-12).
Средний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭЧ) состоит из:
- измерительных модулей AI-6300 из состава контроллеров измерительных программируемых серии SICAM 1703 (Госреестр № 49150-12);
- устройства управления ячейкой SIPROTEC модели 6MD66 (Госреестр № 36753-08);
- измерительных модулей серии 1746 из состава комплекса измерительновычислительного и управляющего на базе PLC (Госреестр № 15652-09);
- приборов для измерения показателей качества и учета электрической энергии Satec PM175 (Госреестр № 34868-07);
- измерительных модулей ТПТС51-2.1722 из состава программно-технических средств ТПТС-ЕМ (Госреестр № 44932-10);
- измерительных модулей аналоговых сигналов МАС из состава программнотехнических средств «Дубна» (Госреестр № 49499-12).
Верхний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭЧ) состоит из:
- амперметров и вольтметров дискретно-аналоговых Ф1761-АД (Госреестр № 24539-13);
- амперметров и вольтметров цифровых Ф1762-АД (Госреестр № 24760-13);
- приборов щитовых цифровых электроизмерительных Щ22 (Госреестр № 45994-10);
- АРМ операторов.
Структурная схема ИК системы СКУ ЭЧ представлена на рисунке 7.
лист № 9 всего листов 69

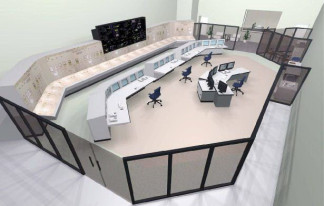

Внешний вид автоматизированных рабочих мест операторов системы измерительной автоматизированной системы управления технологическими процессами энергоблока № 4 Белоярской АЭС, приведен на рисунке 8.
Метрологически значимым для ИС АСУТП является программное обеспечение, загружаемое на заводе-изготовителе в постоянную память средств измерений утвержденных типов, являющихся компонентами измерительных каналов. Встроенное программное обеспечение в измерительные модуля программно-технических средств предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации.
Измерительная информация со всех компонентов измерительного канала в результате преобразований по линиям связи поступает в систему верхнего блочного уровня на АРМ операторов, с установленным специализированным программным обеспечением «ПОРТАЛ». Программное обеспечение «ПОРТАЛ» позволяет оператору выполнять настройки отображения результатов выполненных измерений на мониторах АРМ в графическом и цифровом видах, архивировать и просматривать результаты ранее выполненных измерений.
Методы, используемые для защиты программного обеспечения ИС АСУТП:
- механические (закрытие дверей шкафов с оборудование на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещения программного обеспечения в энергонезависимой памяти; необходимость специальных технических и программных средств для какой-либо его модификации);
- программные (установка паролей для различных уровней доступа к программным компонентам, контроль идентификационных данных этого программного обеспечения).
Метрологические характеристики измерительных каналов нормированы с учетом специализированного программного обеспечения «ПОРТАЛ».
Идентификационные данные программного обеспечения представлены в таблице 1.
лист № 10 всего листов 69
Таблица 1 - Идентификационные данные программного обеспечения_
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ПОРТАЛ |
Номер версии ПО (идентификационный номер ПО) | не ниже 7.2.1-24e |
Цифровой идентификатор ПО | 39D42054 |
Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО) | СRC 32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики ИС АСУТП указаны в таблицах 2 - 8.
В таблицах 2 - 8 измерительные каналы ИС АСУТП объединены в условные группы по измеряемым величинам, технологическим средам, объектам измерений.
В таблицах 2 - 8 используются следующие обозначения:
ВПИ - верхний предел диапазона измерений;
уПИП - пределы допускаемой основной приведенной погрешности ПИП (первичный измерительный преобразователь);
5ПИП - пределы допускаемой основной относительной погрешности ПИП;
ЛПИП - пределы допускаемой основной абсолютной погрешности ПИП;
уПИПД1,2,з - пределы допускаемой дополнительной приведенной погрешности ПИП (первичный измерительный преобразователь);
5ПИпД - пределы допускаемой дополнительной относительной погрешности ПИП;
АПИпД - пределы допускаемой дополнительной абсолютной погрешности ПИП;
ут - пределы допускаемой приведенной погрешности трансформатора тока, напряжения;
уИП - пределы допускаемой приведенной погрешности измерительного преобразователя;
Уш - пределы допускаемой основной приведенной погрешности компонентов вторичной части ИК;
УЩ2Д3Д - пределы допускаемой дополнительной приведенной погрешности компонентов вторичной части ИК;
Д1 - пределы допускаемой абсолютной погрешности компонента вторичной части ИК температуры;
Дхс - пределы допускаемой абсолютной погрешности компонента вторичной части ИК компенсации температуры холодных спаев;
уИК - пределы допускаемой основной приведенной погрешность ИК.
уИКД - пределы допускаемой дополнительной приведенной погрешность ИК.
В таблицах 2 - 8 в графе 6 и 9 указаны пределы допускаемой основной и дополнительной погрешности средства измерений; в графе 10 указаны пределы допускаемой основной и дополнительной погрешности ИК. Пределы допускаемой приведенной погрешности ИК в рабочих условиях эксплуатации рассчитываются по формуле
g £ ИК = Vg ИК + g ИКД .
В таблицах 2 - 8 погрешность ИК температуры, в состав которой входит преобразователь термоэлектрический, указана с учетом погрешности канала компенсации температуры холодного спая.
В таблице 2-8 погрешность ИК расхода не учитывает неисключенную инструментальную составляющую систематической погрешности изготовления сужающего устройства (далее - СУ) и неисключенную методическую составляющую систематической погрешности коэффициента истечения СУ. Величина этих погрешностей зависит от типа и исполнения СУ и указывается в паспорте и расчете на СУ.
Таблица 2 - Основные метрологические и технические характеристики ИК УСБТ
№ | Измеряемая величина | Диапазон ИК | Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | |||||
Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Давление натрия на напоре насоса | От 0 до 1,6 МПа | ДДВС-РТМ | От 4 до 20 мА | Упип = ± 1,0 % Упипд = ± 1,9 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1 д =±0,11 % | Уик = ± 1,1 % уИКД = ± 2,1 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1 д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 1,2 % Уикд = ± 2,1 % | ||||||
2 | Давление воздуха на напоре вентилятора | От 0 до 0,06 МПа | EJX530 | От 4 до 20 мА | Упип = ±0,10% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1 д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % |
3 | Давление воды на всасе насоса | От 0 до 0,1 МПа | EJX530 | От 4 до 20 мА | уПИП = ±0,10% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1 д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1 д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,49 % Уикд = ± 0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1 д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % | ||||||
4 | Давление аргона в страховочном кожухе, воды на напоре насоса, воды на входе в теплообменник | От 0 до 0,6 МПа | EJX530 | От 4 до 20 мА | Упип = ±°,10% Упипд=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1 д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,49 % Уикд = ± 0,23 % |
5 | Давление масла в напорной камере верхнего подшипникового узла, воды промконтура на входе в воздухоохладители электродвигателя ГЦН-1 | От 0 до 1 МПа | EJX530 | От 4 до 20 мА | уПИП = ±0,10% Упипд=±0,10 % | АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У2Д =±0,11 % У2 = ± 0,30 % У3Д =±0,11 % | Уик = ± 0,44 % Уикд = ± 0,20 % |
Давление аргона в страховочном кожухе, масла на нагнетании масляных насосов, воды промконтура на напоре аварийного насоса | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1 д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % | |||||
6 | От 0 до 1,6 МПа | EJX530 | От 4 до 20 мА | уПИП =±0,10 % Упипд=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1 д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±0,49 % Уикд=± 0,23% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
7 | Давление воздуха в воздуховоде перед вентилятором, циклоном, кондиционером | ВПИ от -6 до -0,8 кПа | EJX110 | От 4 до 20 мА | уПИП = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % | ||||||
8 | Давление воздуха в воздуховоде из защитного колпака и ГЦН-1 | От -0,4 до 0 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % | ||||||
9 | Давление воздуха в защитном колпаке | От -0,25 до 16 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±°,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
10 | Давление воздуха в элеваторной выгородке | От -0,25 до 7 кПа | EJX110 | От 4 до 20 мА | уПИП = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % | ||||||
11 | Давление воздуха в помещении | От 0 до 0,2 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,3 % У1Д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % | ||||||
12 | Перепад давления воздуха на фильтровальной установке, давление воздуха в воздуховоде после вентилятора, циклона, кондиционера | ВПИ от 0,4 до 6 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
13 | Перепад давления затворной жидкости аварийного насоса | От 0 до 100 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,48 % Уикд = ± 0,23 % | ||||||
14 | Перепад давления затворной жидкости насоса | От 0 до 250 кПа | EJX110 | От 4 до 20 мА | Упип = ±0,04% Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
15 | Расход натрия на напоре насоса 1 петли | От 0 до 130 м3/ч | ИРМУ-1 | От 4 до 20 мА | уПИП = ± 2,0 % Упипд = ± 0,6 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 2,2 % Уикд = ± 0,7 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 2,3 % уИКД = ± 0,7 % | ||||||
16 | Расход натрия на выходе из ВТО | От 17 д3 о 2040 м3/ч | ТАРАН-Тм | От 4 до 20 мА | §пип = ± 1,5 % Упипд = ± 2,1 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ± 1,7 % уИКД = ± 2,3 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 1,7 % уИКД = ± 2,3 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
17 | Расход воздуха в воздуховоде | ВПИ от 900 до 100000 м3/ч | СУРГ 1.000-L^(QT | От 4 до 20 мА | 5пип = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 3,3 % Уикд = ± 0,10 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,3 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 3,3 % Уикд = ± 0,20 % | ||||||
18 | Расход воды промконтура через холодильник УВГ ГЦН-I | ВПИ от 2 до 200 м3/ч | УРСВ "ВЗЛЕТ МР" | От 4 до 20 мА | 5пип = ± 1,5 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уик = ± 1,7 % Уикд = ± 0,10 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 1,7 % Уикд = ± 0,20 % | ||||||
19 | Расход масла на линии подачи масла в верхний подшипниковый узел насоса | От 0 до 5 м3/ч | EJX110 на СУ | От 4 до 20 мА | уПИП = ± 0,04 % Упипд =±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,30 % Уикд = ± 0,20 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,50 % Уикд = ± 0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
20 | Расход масла на линии подачи масла в подшипники электродвигателя | От 0 до 8 м3/ч | EJX110 на СУ | От 4 до 20 мА | уПИП = ± 0,04 % Упипд =±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,30 % Уикд = ± 0,20 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,50 % Уикд = ± 0,20 % | ||||||
21 | Расход воды на напоре насоса | От 0 до 300 м3/ч | EJX110 на СУ | От 4 до 20 мА | Упип = ± 0,04 % Упипд =±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 0,30 % Уикд = ± 0,20 % |
22 | Расход воды промконтура в напорном коллекторе насосов | От 0 до 500 м3/ч | EJX110 на СУ | От 4 до 20 мА | уПИП = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,50 % Уикд = ± 0,20 % |
23 | Расход воздуха после вентилятора | От 0 до 9000 м3/ч | EJX110 на СУ | От 4 до 20 мА | уПИП = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ± 0,30 % Уикд = ± 0,20 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,50 % Уикд = ± 0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 2,0 % Уикд = ± 0,10 % | ||||||
24 | Уровень натрия в корпусе реактора | От 3500 до 5300 мм | Квант-10ЭМ-11 | От 4 до 20 мА | Лпип = ± 32 мм | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 2,0 % Уикд = ± 0,20 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 0,30 % Уикд = ± 0,20 % | ||||||
25 | Уровень воды промконтура в баке | От 0 до 1800 мм | EJX110 | От 4 до 20 мА | уПИП = ± 0,04 % Упипд=± 0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 0,5 % Уикд = ± 0,20 % |
26 | Уровень воды в бассейне выдержки | От 0 до 7200 мм | EJX110 | От 4 до 20 мА | уПИП = ± 0,04 % Упипд=± 0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,30 % Уикд = ± 0,20 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,6 % Уикд = ± 0,30 % | ||||||
27 | Температура воздуха в помещении | От 0 до 100 °С | РОСА-10 | От 4 до 20 мА | Лпип = ± 0,4 °С Упипд = ± 0,3% | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 0,7 % Уикд = ± 0,4 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Температура воды промконтура на входе в теплообменник, воздуха в помещении, воздуха после кондиционера | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | g1 = ± 0,30 % У1д = ± 0,11 % | Уик = ± 0,6 % Уикд = ± 0,4 % | |||||
28 | От 0 до 50 °С | ТПУ 0304 | От 4 до 20 мА | Упип = ± 0,50 % Упипд=±0,40% | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | g1 = ± 0,30 % У1д = ± 0,11 % g2 = ± 0,30 % У2Д = ± 0,11 % g3 = ± 0,10 % У3Д = ± 0,11 % | Уик = ± 0,7 % Уикд = ± 0,5 % | |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | g1 = ± 0,30 % У1д = ± 0,11 % | Уик = ± 0,6 % Уикд = ± 0,4 % | ||||||
29 | Температура воздуха на входе в теплообменник, наружного воздуха | От -50 до 50 °С | ТПУ 0304 | От 4 до 20 мА | Упип = ± 0,50 % Упипд=±0,40% | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | g1 = ± 0,30 % У1д = ± 0,11 % у2 = ± 0,30 % У2Д = ± 0,11 % g3 = ± 0,10 % У3Д = ± 0,11 % | Уик = ± 0,7 % уИКД = ± 0,5 % |
Температура воды на выходе из теплообменника, воздуха в технологическом помещении, воздуха в воздуховоде | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | g1 = ± 0,30 % У1д = ± 0,11 % | Уик = ± 0,6 % Уикд = ± 0,4 % | |||||
30 | От 0 до 100 °С | ТПУ 0304 | От 4 до 20 мА | Упип = ± 0,50 % Упипд =±0,40% | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | g1 = ± 0,30 % У1д = ± 0,11 % g2 = ± 0,30 % У2Д = ± 0,11 % у3 = ± 0,10 % У3Д = ± 0,11 % | Уик = ± 0,7 % Уикд = ± 0,5 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
31 | Температура воды в бассейне выдержки | От 0 до 150 °С | ТПУ 0304 | От 4 до 20 мА | уПИП = ± 0,5 % Упипд = ±0,40 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик =±0,6 % Уикд =±0,4 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик =±0,7 % Уикд =±0,5 % | ||||||
32 | Температура воздуха в воздуховоде | От 0 до 500 °С | ТПУ 0304 | От 4 до 20 мА | Упип = ± 0,5% Упипд =±°,4°% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик =±0,6 % Уикд =±0,4 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик =±0,7 % Уикд =±0,5 % | ||||||
33 | Температура натрия на напоре насоса | От 0 до 500 °С | ТП-0198 Компенсация температуры холодных спаев СП-02 | ХК (L), от 0 до 40,30 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,7 °С Дхс = ±0,5 °С | Уик =±0,9 % уИКД =±0,12 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
34 | Температура натрия после теплообменника | От 0 до 500 °С | ТХА-03 Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 20,64 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | A1 = ± 1,0 °С Дхс = ±0,5 °С | Уик =±0,9 % уИКД =±0,12 % |
35 | Температура натрия на выходе из реактора | От 0 до 1000 °С | ТХА-08.000-01 Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 41,28 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | A1 = ± 1,4 °С Дхс = ±0,5 °С | Уик =±0,9 % Уикд =±0,12 % |
36 | Температура натрия после теплообменника, на выходе из барабана отработавших сборок | От 0 до 300 °С | ТХА-11 Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 12,21 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | A1 = ± 0,9 °С Дхс = ±0,5 °С | Уик =±1,0 % Уикд =±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | A1 = ± 0,9 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик =±1,2 % Уикд =±0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
37 | Температура натрия на входе в ВТО | От 0 до 650 °С | ТХА-11 компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 27,03 мВ | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | А: = ± 1,1 °С Дхс = ±0,5 °С | Уик =±0,9 % Уикд =±0,12 % |
100П, от 100 до 158,22 Ом | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | А1 = ± 1,1 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик =±1,0 % Уикд =±0,20 % | |||||
ТХА-11 | ХА (К), от 0 до | класс допуска 2 по ГОСТ Р 8.585-2001 класс допуска B по ГОСТ 6651-2009 | АФСЗ-02Р ТПТС51-2.1722 АФСЗ-02Р (компенсация ХС) | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | А1 = ± 3,3 °С А2 = ± 1,1 °С Дхс = ±0,8 °С | Уик =±0,9 % Уикд =±0,12 % | |||
38 | Температура натрия на выходе из реактора | От 0 до 650 °С | компенсация температуры холодных спаев СП-02 | 27,03 мВ 100П, от 100 до 158,22 Ом | АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | Ai= ± 3,3 °С У2 = ± 0,30 % У2Д = ± 0,11 % У3 = ± 0,30 % У3Д = ± 0,11 % у4 = ± 0,10 % У4Д = ± 0,11 % | Уик = ± 1,1 % уИКД =±0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
39 | Температура воздуха в помещении | От 0 до 350 °С | ТС* | 100П, от 100 до 231,76 Ом | Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,7 °С | Уик =±0,7 % Уикд =±0,12 % |
Температура воздуха на входе в ТОН-2, в помещении теплообменников и насосов системы охлаждения БОС | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,4 °С | Уик =±0,9 % уИКД =±0,12 % | |||||
40 | От 0 до 100 °С | ТС-1088 | 100П, от 100 до 139,11 Ом | Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | Д1 = ± 0,4 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик =±1,0 % Уикд =±0,20 % | |
41 | Температура воздуха на выходе из ТОН-2 | От 0 до 250 °С | ТС-1088 | 100П, от 100 до 195,57 Ом | Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,6 °С | Уик =±0,8 % Уикд =±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,9 °С | Уик =±0,7 % Уикд =±0,12 % | ||||||
42 | Температура воздуха перед циклоном | От 0 до 500 °С | ТС-1088 | 100П, от 100 до 283,85 Ом | Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | Д1 = ± 0,9 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3д =±0,11 % | Уик =±0,8 % Уикд =±0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
43 | Температура подшипника насоса | От 0 до 100 °С | ТС-1288 | 100П, от 100 до 139,11 Ом | класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,4 °С | Уик =±0,9 % Уикд =±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | А1 = ± 0,4 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3д =±0,11 % | Уик =±1,0 % Уикд =±0,20 % | ||||||
44 | Температура масла в узле уплотнения вала насоса | От 0 до 100 °С | ТСП 9507 | 100П, от 100 до 139,11 Ом | класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,4 °С | Уик =±0,9 % уИКД =±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | А1 = ± 0,4 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3д =±0,11 % | Уик =±1,0 % Уикд =±0,20 % | ||||||
45 | Объемная доля водорода в помещении | От 0 до 3 % | ГТВ-1101ВЗ-А | От 4 до 20 мА | Упип = ± 4,0 % Упипд = ± 3,6 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 4,4 % Уикд =±4,0 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 4,4 % Уикд =±4,0 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
46 | Влажность воздуха в помещении | От 0 до 80 % | РОСА-10 | От 4 до 20 мА | Дпип = ± 3 % уПИПД = ± 2,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 4,1 % уИКД =±3,1 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 4,1 % Уикд =±3,1 % | ||||||
47 | Влажность воздуха перед фильтровальной установкой | От 0 до 100 % | РОСА-10 | От 4 до 20 мА | Дпип = ± 3 % Упипд = ± 2,3 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 3,3 % Уикд =±2,5 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 3,3 % уИКД =±2,5 % |
Примечание
В п. 39 таблицы 2 в качестве термопреобразователей сопротивления (ТС*) могут использоваться модификации, указанные в п. “Нижний уровень системы ИС АСУ ТП (в части ИК системы УСБТ)”.
Таблица 3 - Основные метрологические и технические характеристики ИК СКУ НЭ
Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | ||||||||
№ п/п | Измеряемая величина | Диапазон ИК | Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Давление натрия в трубопроводах и технологическом оборудовании | ВПИ от 0,4 до 1,6 МПа | ДДВС-РТМ | От 4 до 20 мА | уПИП = ± 1,0 % уПИПД= ± 1,6 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 1,1% уИКД= ± 1,8% |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,35% Уикд= ±0,16% | ||||||
2 | Давление воды, пара, технологических сред, аргона, воздуха, масла в трубопроводах и технологическом оборудовании | ВПИ от -4 кПа до 30 МПа | EJX530 | От 4 до 20 мА | уПИП = ± 0,10 % уПИЦД=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,49 % Уикд = ± 0,23 % |
АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,3 % У2Д =±0,11 % | Уик = ± 0,44 % Уикд = ± 0,20 % | ||||||
3 | Давление перегретого пара в главном паропроводе | От 0 до 16 МПа | EJX530 | От 4 до 20 мА | уПИП = ± 0,10 % уПИЦД=±0,10 % | АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30% У2Д =±0,11 % У3 = ± 0,30 % У3д =±0,11 % у4 = ± 0,10 % У4Д =±0,11 % | уик = ± 0,55 % Уикд = ± 0,23 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % | Уик = ± 0,44 % Уикд = ± 0,20% | ||||||
4 | Давление в конденсаторе турбины | От 0 до 0,16 МПа | EJX510 | От 4 до 20 мА | Упип = ± 0,10 % уПИПД=±0,10 % | АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,30 % У3д =±0,11 % у4 = ± 0,10 % У4Д =±0,11 % | уИК = ± 0,55 % Уикд = ± 0,23 % |
5 | Давление воды, технологических сред, воздуха, масла в технологическом оборудовании | ВПИ от 0,1 до 0,6 МПа | EJX510 | От 4 до 20 мА | уПИП = ± 0,10 % уПИПД=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,35 % Уикд = ± 0,16 % | ||||||
6 | Давление пара, конденсата, абсолютное давление в конденсаторе | ВПИ от 100 до 160 кПа | EJX510 | От 4 до 20 мА | Упип = ± 0,10 % Упипд=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,49 % Уикд = ± 0,23 % |
7 | Давление воздуха, технологических сред, в трубопроводах и технологическом оборудовании | ВПИ от 0,4 до 1,6 кПа | EJX310 | От 4 до 20 мА | Упип = ± 0,075 % уПИПД=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,34 % Уикд= ± 0,16 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
8 | Давление, перепад давления аргона, технологических сред, в трубопроводах и технологическом оборудовании,воздуха в воздуховоде на фильтровальной установке, вентиляторе, кондиционере | ВПИ от -9 кПа до 6 МПа | EJX110 | От 4 до 20 мА | Упип = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уик = ± 0,33 % Уикд = ± 0,16 % |
9 | Давление, перепад давления дистиллята в трубопроводах и технологическом оборудовании 3 контура | ВПи от 0,25 до 1 МПа | МЕНТРАН-22 | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,6 % Уикд= ± 0,12 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,7 % уИКД= ± 0,2 % | ||||||
10 | Давление, перепад давления воды, технологических сред, в трубопроводах и технологическом оборудовании 3 контура, воздуха в воздуховоде | ВПИ от 100 до 160 кПа | МЕНТРАН-22 | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,6 % Уикд= ± 0,12% |
11 | Перепад давления на фильтрах ПЭН | От 0 до 0,1 МПа | ЭЛЕМЕР- АИР-30 | От 4 до 20 мА | уПИП = ± 0,40 % Упипд=± 0,25 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 0,6 % Уикд = ± 0,30 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
12 | Давление масла в маслонапорном трубопроводе ПЭН, перепад давления на фильтрах ПЭН | ВПИ от 0,1 до 0,6 МПа | ЭКМ-2005 | От 4 до 20 мА | Упип = ± 0,50 % Упипд=±0,38 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 0,6 % Уик = ± 0,4 % |
13 | Расход натрия 1, 2 контура в трубопроводах и технологическом оборудовании | ВПИ от 3 до 130 м3/ч | ИРМУ-1 | От 4 до 20 мА | Упип = ± 2 % Упипд=±0,06 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 2,2 % Уикд= ± 0,13% |
14 | Расход натрия 2 контура в трубопроводе сдувок | От 0,5 до 5 м3/ч | ИРИС/ ТАРАН-Тм | От 4 до 20 мА | 8пип = ± 1,5 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уик = ± 1,7 % Уикд= ± 0,12% |
15 | Расход натрия 2 контура на выходе из секции парогенератора | От 17 д3 о 2040 м3/ч | ТАРАН-Тм | От 4 до 20 мА | 5пип = ± 1,5 % Упипд=±0,4 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 1,7 % уИКД= ± 0,5 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 1,7 % уИКД= ± 0,5 % | ||||||
16 | Расход натрия через ГЦН-1 | От 0 до 5 кг/с | УН-4 800-57СП | От 4 до 20 мА | уПИП = ± 2,5 % Упипд=±1,2 % | АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,3 % У2Д =±0,11 % | Уик = ± 2,8 % уИКД= ± 1,3 % |
АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,30 % У3д =±0,11 % у4 = ± 0,10 % у4д =±0,11 % | уИК = ± 2,8 % уИКД= ± 1,3 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
17 | Расход натрия через ТВС | От 0 до 5 кг/с | УН-4 800-113СП | От 4 до 20 мА | уПИП = ± 2,5 % уПИПД=±1,2 % | АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % | Уик = ± 2,8 % Уикд= ± 1,3 % |
АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,30 % У3д =±0,11 % у4 = ± 0,10 % У3Д =±0,11 % | уИК = ± 2,8 % уИКД= ± 1,3 % | ||||||
18 | Расход питательной воды на секцию парогенератора | От 0 до 36 кг/с | EJX110 на СУ | От 4 до 20 мА | Упип = ± 0,04 % Упипд=±0,10 % | АФСЗ-02Р ТПТС51-2.1722 | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % | Уик = ± 0,43 % Уикд = ± 0,20 % |
АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,25% У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,30 % У3Д =±0,11 % у4 = ± 0,10 % у4д =±0,11 % | Уик = ± 0,54 % Уикд = ± 0,23 % | ||||||
19 | Расход воды, пара, технологических сред, в трубопроводах и технологическом оборудовании | ВПи от 500 кг/ч до 3200 т/ч | EJX110 на СУ | О т 4 до 20 мА | уПИП = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ± 0,33 % Уикд = ± 0,16 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 0,5 % Уикд = ± 0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Расход масла на ВПУ ГЦН, питательной воды на ПЭН, воздуха, технологических сред, в трубопроводах и технологическом оборудовании | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±0,33 % уИКД= ±0,16 % | |||||
20 | ВПИ от 0,16 до 100000 м3/ч | EJX110 на СУ | От 4 до 20 мА | Упип = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±0,5 % Уикд= ±0,20 % | |
21 | Расход воды, греющего пара, воздуха в трубопроводах и технологическом оборудовании | ВПИ от 3 до 300 м3/ч, от 920 до 9100 кг/ч | YEWFLO DY | От 4 до 20 мА | 5пип = ± 1,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±1,2 % Уикд= ±0,12 % |
22 | Расход воды в трубопроводах и технологическом оборудовании | ВПИ от 2 до 6000 м3/ч | УРСВ «ВЗЛЕТ МР» | От 4 до 20 мА | 5пип = ± 1,5 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уик = ±1,7 % уИКД= ±0,12 % |
23 | Расход воды, технологических сред в трубопроводах и технологическом оборудовании | ВПИ от 0,011 до 1250 м3/ч | ВЗЛЕТ ТЭР | От 4 до 20 мА | 5 пип =±0,35% Упипд=±0,15 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,5 % Уикд= ±0,20 % |
24 | Расход дистиллята в системе охлаждения | ВПИ от 16 до 160 м3/ч | МЕНТРАН-22 на СУ | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % Уикд= ±0,12 % |
25 | Расход дистиллята в системе охлаждения, на ионообменных фильтрах | ВПИ от 1 до 10 м3/ч | МЕНТРАН- 300ПР | От 4 до 20 мА | Упип = ± 1,0 % Упипд=±0,15 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,2 % Уикд= ±0,2 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
26 | Расход воздуха в воздуховоде | ВПИ от 1500 до 50000 м3/ч | СУРГ 1.000-L^(C)T | От 4 до 20 мА | §ПИП = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±3,3 % уИКД= ±0,12 % |
27 | Расход воды в смеситель | От 0,02 до 0,2 м3/ч | RAMC | От 4 до 20 мА | уПИП = ± 1,6 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,8 % уИКД= ±0,12 % |
28 | Расход кислорода на всас насосов | От 0 до 1 м3/ч | ИРГА-РС | От 4 до 20 мА | 8пип =±0,5% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 =±0,30 % У1д =±0,11% | Уик = ±0,7 % Уикд= ±0,12 % |
29 | Расход газа в технологическом оборудовании | От 0 до 3,2 м3/ч | АРГ-микро | От 4 до 20 мА | §ПИП = ± 1,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д = ± 0,11 % | Уик = ± 1,1 % Уикд = ± 0,12 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,7 % уИКД= ±0,12 % | ||||||
30 | Уровень натрия в технологическом оборудовании | ВПИ от 200 до 3800 мм | ДИНАР | От 4 до 20 мА | уПИП = ± 1,5 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уик = ±1,7 % Уикд= ±0,20 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ±2,9 % уИКД= ±0,12 % | ||||||
31 | Уровень натрия в ГЦН | От 0 до 2100 мм | КВАНТ- 10ЭМ-15 | От 4 до 20 мА | Дпип = ± 53 мм | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±2,9 % Уикд= ±0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±2,9 % Уикд= ±0,12 % | ||||||
32 | Уровень натрия в ГЦН | От 0 до 2900 мм | кВАНТ- 10ЭМ-16 | От 4 до 20 мА | АПиП = ± 75 мм | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±2,9 % уИКД= ±0,20 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,7 % Уикд= ±0,6 % | ||||||
33 | Уровень натрия в ББН | От 0 до 1040 мм | УИД-1М | От 4 до 20 мА | Упип = ± 1,5 % Упипд=±0,5 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±1,7 % уИКД= ±0,6 % |
ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | Уик = ±0,33 % уИКД= ±0,16 % | ||||||
34 | Уровень воды, масла, технологических сред в технологическом оборудовании | ВПи от 100 мм до 20 м | EJX110 | От 4 до 20 мА | Упип = ± 0,04 % Упипд=±0,10 % | ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±0,48 % Уикд= ±0,23 % |
35 | Уровень масла в баке протечек | От 0 до 1000 мм | EJX310 | От 4 до 20 мА | Упип = ± 0,075 % Упипд=±0,10 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,34 % уИКД= ±0,16 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
36 | Уровень воды перед водоочистной сеткой БНС | От 0 до 10 м | АИР-20/М2 | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % Уикд= ±0,12 % |
37 | Уровень в растопочном расширителе | От 0 до 2,5 м | МЕНТРАН-22 | От 4 до 20 мА | Упип = ± 0,50 % Упипд= ±0,68 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % уИКД= ±0,12 % |
38 | Уровень масла в циркуляционном баке | От 0 до 1 м | САПФИР-22Р | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % уИКД= ±0,8 % |
39 | Уровень воды в технологическом оборудовании СВО | От 0 до 10 м | УРАН-ДУУ | От 4 до 20 мА | уПИП = ± 1,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,2 % Уикд= ±0,12 % |
40 | Уровень воды в дренажном баке | От 0 до 1,6 м | ЭЛЕМЕР-100 | От 4 до 20 мА | Упип = ± 0,50 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % уИКД= ±0,12 % |
41 | Уровень технологических сред в технологическом оборудовании | ВПИ от 1,6 до 10 м | VEGAFLEX 63 | От 4 до 20 мА | Дпип = ± 3 мм | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,39 % уИКД= ±0,12 % |
42 | Уровень технологических сред в технологическом оборудовании | ВПИ от 0,5 до 4 м | VEGAFLEX 65 | От 4 до 20 мА | Дпип = ± 2 мм | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,55 % Уикд= ±0,12 % |
43 | Температура воды, воздуха, масла, технологических сред, в трубопроводах и технологическом оборудовании | ВПИ от 40 до 600 °С | ТПУ 0304 | От 4 до 20 мА | уПИП = ±0,5% Упипд=±0,36 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % уИКД= ±0,4 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±0,7 % уИКД= ±0,4 % | ||||||
44 | Температура воздуха в помещении, на входе в теплообменник, после кондиционера | От 0 до 100 °С | РОСА-10 | От 4 до 20 мА | Дпип = ± 0,4 °С Упипд=±0,3 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,6 % уИКД= ±0,4 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
45 | Температура натрия на напоре ЭМН, выхода канала ЭМН | От -40 до 600 | ТП-0198А Компенсация температуры холодных спаев СП-02 | ХК (L), от -2,43 до 49,11 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,7 °С Дхс = ±0,5 °С | Уик = ±0,8 % уИКД= ±0,12 % |
46 | Температура аргона, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 100 до 300 °С | ТП* Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 12,209 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,9 °С Дхс = ±0,5 °С | Уик = ±1,0 % Уикд= ±0,12 % |
47 | Температура натрия, аргона, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 400 до 500 °С | ТП* Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 20,644 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 1,0 °С Дхс = ±0,5 °С | Уик = ±0,9 % уИКД= ±0,12 % |
48 | Температура натрия, аргона, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 600 до 650 °С | ТП* Компенсация температуры холодных спаев СП-02 | ХА (К), от 0 до 27,025 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 Класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 1,1 °С Дхс = ±0,5 °С | Уик = ±0,8 % уИКД= ±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | Д1 = ± 1,1 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±1,0 % уИКД= ±0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
49 | Температура натрия на выходе секции парогенератора, натрия на байпасной линии напорного участка ГЦН в канале расходомера | От 0 до 650 °С | ТХА-11 компенсация температуры холодных спаев ТСП | ХА (К), от 0 до 27,025 мВ 100П, от 100 до 158,22 Ом | Класс допуска 2 по ГОСТ Р 8.585-2001 класс допуска B по ГОСТ 6651-2009 | АФСЗ-02Р ТПТС51-2.1722 АФСЗ-02Р (компенсация ХС) | От 2 до 10 В 12 бит, в СВБУ Показания на АРМ | А1 = ± 3,3 °С Д2 = ± 1,1 °С Дхс = ±0,8 °С | Уик = ±1,0 % Уикд= ±0,20 % |
АФСЗ-02Р ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | От 2 до 10 В 12 бит От 2 до 10 В Показания на БПУ | А1= ± 3,3 °С У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,30 % У3Д =±0,11 % у4 = ± 0,10 % у4д =±0,11 % | Уик = ±1,1 % Уикд= ±0,23 % | ||||||
50 | Температура натрия на выходе из реактора (поворотной пробки) | От 0 до 1000 °С | ТХА-08.000-01 компенсация температуры холодных спаев СП-02 | ХА (к), от 0 до 41,276 мВ 100П, от 100 до 158,22 Ом | класс допуска 2 по ГОСТ Р 8.585-2001 класс допуска B по ГОСТ 6651-2009 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1731 с модулем ТПТС51-2.1703 (компенсация ХС) | 12 бит, в СВБУ Показания на АРМ | А1 = ± 1,4 °С Дхс = ±0,5 °С | Уик = ±0,9 % уИКД= ±0,12 % |
51 | Температура воды, воздуха, масла, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 40 до 120 °С | ТС* | 100П, от 100 до 146,79 Ом | класс допуска B по ГОСТ 6651 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,4 °С | Уик = ±1,4 % уИКД= ±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | А1 = ± 0,4 °С У2 = ± 0,30 % У2Д = ± 0,11 % у3 = ± 0,10 % У3Д = ± 0,11 % | Уик = ±1,5 % Уикд= ±0,20 % | ||||||
52 | Температура дистиллята в трубопроводе и технологическом оборудования | От 0 до 100 °С | ТСП 9204 | 100П, от 100 до 139,11 Ом | класс допуска B по ГОСТ 6651 | ТПТС51-2.1732 с модулем ТПТС51-2.1704 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,4 °С | Уик = ±0,9 % Уикд= ±0,12 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
53 | Температура воды, воздуха, пара, масла, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 150 до 200 °С | ТС* | 100П, от 100 до 177,04 Ом | Класс допуска B по ГОСТ 6651 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | A1 = ± 0,5 °С | Уик = ±0,8 % Уикд= ±0,12 % |
ТПТС51-2.1731 с модулем ТПТС51-2.1703 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | Ai = ± 0,5 °С у2 = ± 0,30 % У2Д = ± 0,11 % у3 = ± 0,10 % У3Д = ± 0,11 % | Уик = ±0,9 % Уикд= ±0,20 % | ||||||
54 | Температура сердечника статора, обмотки статора | От 0 до 150 °С | NWT-SH | 100П, от 100 до 158,22 Ом | Класс допуска B по ГОСТ 6651 | ТПТС51-2.1732 с модулем ТПТС51-2.1704 | 12 бит, в СВБУ Показания на АРМ | Д1 = ± 0,5 °С | Уик = ±0,8 % уИКД= ±0,12 % |
55 | Температура пара, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 250 до 300 °С | ТС* | 100П, от 100 до 213,81 Ом | Класс допуска B по ГОСТ 6651 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,6 °С | Уик = ±0,8 % Уикд= ±0,12 % |
56 | Температура металла нажимных колец | От 0 до 250 °С | ТСП 9204 | 100П, от 100 до 195,57 Ом | Класс допуска B по ГОСТ 6651 | ТПТС51-2.1732 с модулем ТПТС51-2.1704 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,6 °С | Уик = ±0,8 % уИКД= ±0,12 % |
57 | Температура воздуха, пара, технологических сред, металла трубопровода и технологического оборудования | ВПИ от 350 до 500 °С | ТС* | 100П, от 100 до 283,85 Ом | Класс допуска B по ГОСТ 6651 | ТПТС51-2.1731 с модулем ТПТС51-2.1703 | 12 бит, в СВБУ Показания на АРМ | А1 = ± 0,7 °С | Уик = ±0,7 % Уикд= ±0,12 % |
58 | Массовая доля водорода в натрии на выходе из секции парогенератора | От 0,05 до 1 ppm | ЭХДВ-Н | От 4 до 20 мА | уПИП = ± 15 % уПИПД = ± 3 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±16,5 % уИКД= ±3,3 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
59 | Объемная доля водорода в газовом объеме бака натрия | От 0,01 до 10 % | ЭХДВ-Г | От 4 до 20 мА | Упип = ± 15 % уПИПД = ± 3 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±16,5 % уИКД= ±3,3 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ±16,5 % уИКД= ±3,3 % | ||||||
60 | Объемная доля водорода в помещениях боксов парогенераторов | От 0 до 3 % | ДАМ | От 4 до 20 мА | Упип = ± 4,0 % Упипд1=±2,0 % Упипд2=±6,0 % уПИПД3=±12,0% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % Уикд= ±15,3 % |
61 | Объемная доля водорода в технологических помещениях | От 0 до 3 % | ГТВ-1101ВЗ-А | От 4 до 20 мА | Упип = ± 4,0 % уПИПД1=±2,0 % уПИПД2=± 3,6 % уПИПД3=±3,4% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % уИКД= ±5,9 % |
62 | Массовая концентрация гидразина в воздухе технологических помещений | От 0 до 1 мг/м3 | СФГ-М | От 4 до 20 мА | 5пип = ± 25 % уПИПД=±22,5 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±27,5 % Уикд= ±24,8 % |
63 | Массовая концентрация аммиака в воздухе технологических помещений | От 10 до 400 мг/м3 | ГАНк-4 | От 4 до 20 мА | §пип = ± 20 % уПИПД=±4,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±22,0 % Уикд= ±4,4 % |
64 | Массовая концентрация серной кислоты и гидроксида натрия в воздухе технологических помещений | От 0,25 до 20 мг/м3 | ГАНк-4 | От 4 до 20 мА | 5пип = ± 20 % уПИПД=±4,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±22,0 % Уикд= ±4,4 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
65 | Удельная электрическая проводимость раствора щелочи после смесителя | От 0 до 200 См/м | EXAISC450G | От 4 до 20 мА | §ПИП = ± 4,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % Уикд= ±0,9 % |
66 | Удельная электрическая проводимость раствора кислоты после смесителя | От 0 до 200 См/м | EXAISC450G | От 4 до 20 мА | 5пип = ± 4,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % Уикд= ±0,9 % |
67 | Удельная электрическая проводимость воды, технологических сред | ВПИ от 1 до 60 мкСм/см | МАРК-602 | От 4 до 20 мА | уПИПД = ±2,0% Упипд1=±0,5% Упипд2=±0,08% Упипд3=±1,0% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±2,3 % Уикд= ±1,2 % |
68 | Удельная электрическая проводимость дистиллята | От 0,06 до 20 мкСм/см | КАЦ-037 | От 4 до 20 мА | 5пип = ± 1,5 % уПИПД1=±0,8% уПИПД2=±0,38% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уик = ±1,7 % Уикд= ±1,0 % |
69 | Удельная электрическая проводимость технологических сред | От 0 до 10 мкСм/см | EXAxtSC450 | От 4 до 20 мА | §ПИП = ± 2,0% Упипд=±0,8% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±2,2 % Уикд= ±0,9 % |
70 | Удельная электрическая проводимость раствора солей в флегме | От 0 до 200 См/м | EXAxtSC450 | От 4 до 20 мА | 5пип = ± 2,0 % уПИПД=±0,8% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±2,2 % уИКД= ±0,9 % |
71 | Удельная электрическая проводимость раствора солей в выпарном аппарате | От 0 до 200 См/м | EXA ISC450G | От 4 до 20 мА | §пип = ± 4,0 % уПИПД=±0,8% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % уИКД= ±0,9 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
72 | Удельная электрическая проводимость растворов щелочи и кислоты в технологическом оборудовании | От 0 до 200 См/м | EXAISC450G | От 4 до 20 мА | 5пип = ± 4,0 % уПИПД=±0,8% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % Уикд= ±0,9 % |
73 | Значение рН конденсата, питательной воды в технологическом оборудовании | От 5,6 до 9,5 рН | МАРК-901 | От 4 до 20 мА | Упип = ± 2,5 % Упипд=±5,1% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±2,8 % Уикд= ±5,6 % |
74 | Значение рН воды промконтура в технологическом оборудовании | От 0 до 14 рН | МАРК-902 | От 4 до 20 мА | уПИП = ± 1,4 % Упипд=±1,4 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±1,6 % Уикд= ±1,6 % |
75 | Значение рН сбросных вод | От 5,6 до 9,5 рН | МАРК-9010 | От 4 до 20 мА | Упип = ± 3,8 % уПИПД=±3,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,2 % уИКД= ±4,2 % |
76 | Значение рН дистиллята | От 0 до 14 рН | рН-011 | От 4 до 20 мА | уПИП = ± 0,4 % уПИПД=±0,14 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,5 % уИКД= ±0,20 % |
77 | Массовая концентрация озона в воздухе | От 0 до 0,1 мг/м3 | 3.02 П-А | От 4 до 20 мА | 5пип = ± 20 % Упипд1=±10% Упипд2=±9 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±24 % уИКД= ±11 % |
78 | Массовая концентрация растворенного кислорода в питательной воде, конденсате | ВПИ от 200 до 1000 мкг/дм3 | МАРК-409 | От 4 до 20 мА | уПИП = ± 4,7 % уПИПД=±4,9 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±5,2 % уИКД= ±5,4 % |
79 | Массовая концентрация растворенного кислорода в дистилляте | От 0 до 500 мкг/л | КМА-08М | От 4 до 20 мА | 5ПИП = ± 4,0 % уПИПД=±9,6 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±4,4 % уИКД= ±10,6 % |
80 | Массовая концентрация ионов натрия в конденсате | ВПИ от 10 до 50 мкг/дм3 | МАРК-1002 | От 4 до 20 мА | уПИП = ±16,5% уПИПД=±32,5% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±18,2 % уИКД= ±35,8 % |
81 | Влажность воздуха перед фильтровальной установкой, воздухоохладителя, теплообменника, в технологических помещениях | От 0 до 100 % | РОСА-10 | От 4 до 20 мА | Апип = ± 3 % уПИПД=±2,3% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ±3,3 % Уикд= ±2,5 % |
82 | Масса сухих компонентов | От 0 до 250 кг | 4507 ПА с 9035 ДСТ | От 4 до 20 мА | уПИП =±0,10% | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ±0,35 % уИКД= ±0,12 % |
Примечания:
1. В п. 46, 47, 48 таблицы 3 в качестве преобразователей термоэлектрических (ТП*) могут использоваться модификации, указанные в п. “Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ НЭ)”.
2. В п. 51, 53, 55, 57 таблицы 3 в качестве термопреобразователей сопротивления (ТС*) могут использоваться модификации, указанные в п. “Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ НЭ)”.
Таблица 4 - Основные метрологические и технические характеристики ИК СКУ ЭО
№ | Измеряемая величина | Диапазон ИК | Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | |||||
Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Температура металла трубопровода, технологического оборудования | От 0 до 600 °С | ТПУ 0304 | От 4 до 20 мА | уПИП = ± 0,5 % Упипд =±0,38 % | БАР-М | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,10 % У1 д =±0,05% | Уик = ±0,6 % уИКД= ±0,4 % |
2 | Температура металла трубопровода, технологического оборудования | От 0 до 600 °С | ТП 2088 | ХА(К), от 0 до 24,91 мВ | Класс допуска 2 по ГОСТ Р 8.585-2001 | ИПМ 0399 БАР-М | От 4 до 20 мА Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,4 % У1д = ± 0,05% У2 = ± 0,10 % У2д =± 0,05% | Уик = ±0,9 % Уикд= ±0,22 % |
3 | Температура металла трубопровода, технологического оборудования | От 0 до 600 °С | ТХА 9419 | ХА(К), от 0 до 24,91 мВ | Класс допуска 2 по ГОСТ Р 8.585-2001 | ИПМ 0399 БАР-М | От 4 до 20 мА Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,4 % У1д = ± 0,05% У2 = ± 0,10 % У2д =± 0,05% | Уик = ±0,9 % Уикд= ±0,22 % |
4 | Температура металла трубопровода, технологического оборудования | От 0 до 600 °С | КТК-03 | ХА(К), от 0 до 24,91 мВ | Класс допуска 2 по ГОСТ Р 8.585-2001 | ИПМ 0399 БАР-М | От 4 до 20 мА Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,4 % У1д = ± 0,05% У2 = ± 0,10 % У2д =± 0,05% | Уик = ±0,9 % Уикд= ±0,22 % |
Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | ||||||||
№ | Измеряемая величина | Диапазон ИК | Тип ПиП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Давление воды в напорном трубопроводе | От 0 до 1,6 МПа | EJX530 | От 4 до 20 мА | Упип = ± 0,10 % Упипд=±0,10 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30% У1д = ± 0,30% | Уик = ± 0,35% Уикд= ±0,35 % |
2 | Перепад давления в тамбур-шлюзе | От 0 до 0,16 кПа | EJX110 | От 4 до 20 мА | Упип = ± 0,04 % Упипд=±0,10 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д = ± 0,30% | Уик = ± 0,33% уИКД= ±0,35 % |
3 | Давление в газовом баллоне | От 0 до 10 МПа | DMP 333 | От 4 до 20 мА | Упип = ± 0,35 % Упипд=±0,75 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д = ± 0,30% | Уик = ± 0,5% уИКД= ±0,9 % |
4 | Расход на трубопроводе обмена воды в резервуарах | От 0 до 100 м3/ч | УРСВ "ВЗЛЕТ МР" | От 4 до 20 мА | §ПИП = ± 1,5 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д = ± 0,30% | уик = ± 1,7% Уикд= ±0,33 % |
5 | Уровень в резервуаре запаса воды | От 0 до 4 м | АиР-20/М2 | От 4 до 20 мА | Упип = ± 0,50 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д = ± 0,30% | Уик = ± 0,6% уИКД= ±0,33 % |
6 | Температура воздуха в помещении, наружного воздуха | От -50 до 50 °С | ТПУ 0304 | От 4 до 20 мА | уПИП = ± 0,5 % Упипд=±0,36 % | МАС | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д= ±0,30% | Уик = ± 0,6% Уикд= ±0,5 % |
7 | Температура подшипника вала насоса | От 0 до 100 °С | ТС-1388 | 100П, от 0 до 139,11 Ом | класс допуска B по ГОСТ 6651-2009 | МТС-4 | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д = ± 0,30% | Уик = ± 0,9% уИКД= ±0,33 % |
8 | Температура подшипника вала насоса | От 0 до 200 °С | ТСП 9703, ТСП 9715 | 100П, от 0 до 177,04 Ом | класс допуска B по ГОСТ 6651-2009 | МТС-4 | Цифровой, в СВБУ показания на СПМ | У1 = ± 0,30 % У1д= ± 0,30% | Уик = ± 0,8% уИКД= ±0,33 % |
№ | Измеряемая величина | Диапазон ИК | Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | |||||
Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | СКЗ виброскорости верхней крестовины, нижней крестовины, верхнего подшипника электродвигателя ГЦН-1, 2 | От 0 до 20 мм/с | КВ-А | От 4 до 20 мА | 5пип = ± 6,5 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 7,2 % уИКД= ±0,9 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 7,2 % уИКД= ±0,9 % | ||||||
2 | СКЗ виброскорости подшипника электродвигателя ПЭН | От 0 до 20 мм/с | КВ-А | От 4 до 20 мА | 5пип = ± 6,5 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 7,2 % Уикд= ±0,9 % |
3 | СКЗ виброскорости подшипника турбины | От 0 до 20 мм/с | КВ-А | От 4 до 20 мА | 5пип = ± 6,5 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 7,2 % Уикд= ±0,9 % |
4 | СКЗ виброскорости подшипника электродвигателя ЦН, НТВ, НПК, КН | От 0 до 20 мм/с | КВ-А | Цифровой | 5пип = ± 7,0 % Упипд=±0,8 % | Шлюз сопряжения | Цифровой, в СВБУ Показания на АРМ | - | уик = ± 7,7 % уИКД= ±0,9 % |
5 | Виброперемещение ротора ЦВД | От 0 до 500 мкм | КВ-А | От 4 до 20 мА | 5ПИП = ± 6,5 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 7,2 % Уикд= ±0,9 % |
6 | искривление ротора ЦВД | От 0 до 0,4 мм | КВ-А | От 4 до 20 мА | Дпип = ± 10 мкм Дпипд = ± 4 мкм | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 2,8 % Уикд= ±1,1 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 2,8 % Уикд= ±1,1 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
7 | Тепловое расширение корпуса ЦВД | От -2 до 28 мм | Вибробит 100 | От 4 до 20 мА | уПИП = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % Уикд= ±0,12 % |
8 | Тепловое расширение корпуса ЦНД-1, 2, 3 | От -2 до 8 мм | Вибробит 100 | От 4 до 20 мА | уПИП = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % Уикд= ±0,12 % |
9 | Абсолютное расширение ротора ЦВД | От -2 до 28 мм | Вибробит 100 | От 4 до 20 мА | Упип = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % уИКД= ±0,12 % |
10 | Осевой сдвиг ротора | От -2,5 до 1,5 мм | Вибробит 100 | От 4 до 20 мА | уПИП = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % Уикд= ±0,12 % |
11 | Абсолютное расширение ротора ЦНД-1 | От -2 до 8 мм | Вибробит 100 | От 4 до 20 мА | Упип = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % Уикд= ±0,12 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,3 % У1д =±0,11 % У2 = ± 0,3 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | Уик = ± 3,3 % Уикд= ±0,20 % | ||||||
12 | Абсолютное расширение ротора ЦНД-2 | От -2 до 18 мм | Вибробит 100 | От 4 до 20 мА | Упип = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1Д =±0,11 % | уИК = ± 3,3 % уИКД= ±0,12 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 3,3 % уИКД= ±0,20 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
13 | Абсолютное расширение ротора ЦНД-3 | От -2 до 28 мм | Вибробит 100 | От 4 до 20 мА | Упип = ± 3,0 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | уИК = ± 3,3 % уИКД= ±0,12 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 3,3 % уИКД= ±0,20 % | ||||||
14 | Частота вращения ГЦН-1, 2 | От 0 до 1000 об/мин | КВ-А | От 4 до 20 мА | §пип = ± 5,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 5,5 % уИКД= ±0,9 % |
ТПТС51-2.1722 ТПТС51-2.1722 Ф 1762-АД | 12 бит От 2 до 10 В Показания на БПУ | У1 = ± 0,30 % У1д =±0,11 % У2 = ± 0,30 % У2Д =±0,11 % У3 = ± 0,10 % У3Д =±0,11 % | уИК = ± 5,5 % уИКД= ±0,9 % | ||||||
15 | Частота вращения электродвигателя ПЭН | От 0 до 1500 об/мин | КВ-А | От 4 до 20 мА | 5пип = ± 5,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 5,5 % Уикд= ±0,9 % |
16 | Частота вращения электродвигателя ПЭН | От 0 до 3000 об/мин | КВ-А | От 4 до 20 мА | 5пип = ± 5,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 5,5 % Уикд= ±0,9 % |
17 | Частота вращения электродвигателя ПЭН | От 0 до 5000 об/мин | КВ-А | От 4 до 20 мА | 5пип = ± 5,0 % Упипд=±0,8 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ± 0,30 % У1д =±0,11 % | Уик = ± 5,5 % Уикд= ±0,9 % |
18 | Частота вращения ротора | От 0 до 4000 об/мин | КВ-А | От 4 до 20 мА | АПИП=±4,0 об/мин Упипд=±0,8 % | Шлюз сопряжения | Цифровой, в СВБУ Показания на АРМ | - | Уик = ± 4,0 % уИКД= ±0,9 % |
№ | Измеряемая величина | Диапазон ИК | Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | |||||
Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | Погрешность ИК | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Давление масла на входе в дизель | От 0 до 1,6 МПа | EJX530 | От 4 до 20 мА | уПИП = ± 0,10 % Упипд=± 0,10 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | У1 = ± 0,35 % У1д=±0,20% | Уик = ± 0,4 % уИКД= ±0,25 % |
1769-IF8 1769-OF8V М1620 | Цифровой От 0 до 10 В Показания на ШУ1 | У1 = ± 0,35% У1д=±0,20% У2 = ± 0,5 % У2д=±0,20% У3 = ± 2,5 % у3д=±0,20% | уИК = ± 2,8 % уИКД= ±0,4 % | ||||||
2 | Давление топлива на входе дизеля, охлаждающей жидкости в горячем, холодном контуре, надувочного воздуха | ВПИ от 0,5 до 1,6 МПа | EJX530 | Цифровой | уПИП = ± 0,10 % Упипд=± 0,10 % | 1768-ENBT | Цифровой, в СВБУ Показания на ПУМ | - | Уик = ± 0,4 % уИКД= ±0,25 % |
3 | Перепад давления воздуха на фильтре, перепад давления топлива на фильтре тонкой, грубой очистки | ВПИ от -10 до 500 кПа | EJX110 | Цифровой | уПИП = ± 0,04 % Упипд=± 0,10 % | 1768-ENBT | Цифровой, в СВБУ Показания на ПУМ | - | Уик = ± 0,4 % уИКД= ±0,25 % |
4 | Давление масла в главной магистрали, топлива перед ТНВД, воздуха на впуске | ВПИ от 0,06 до 1,6 МПа | ДОН 17 | От 4 до 20 мА | Упип =± 0,25% Упипд=±0,10 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | У1 = ± 0,35 % У1д=±0,20% | Уик = ± 0,5 % Уикд= ±0,25 % |
5 | Разряжение газов в картере | От -2 до 2 кПа | ДОН 17 | От 4 до 20 мА | уПИП =± 0,25% Упипд=±0,10 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | У1 = ± 0,35 % У1д=±0,20% | Уик = ± 0,5 % уИКД= ±0,25 % |
6 | Уровень топлива в расходном баке | От 20 до 3000 мм | EJX530 | От 4 до 20 мА | уПИП = ± 0,10 % Упипд=± 0,10 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | У1 = ± 0,35 % У1д=±0,20% | Уик = ± 0,4 % уИКД= ±0,25 % |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
7 | Уровень охлаждающей жидкости в баке, топлива в баке сбора утечек, топлива в баке двухсуточного запаса | От 0 до 5000 мм | EJX530 | Цифровой | уПИП = ± 0,10 % Упипд=± 0,10 % | 1768-ENBT | Цифровой, в СВБУ Показания на ПУМ | - | Уик = ± 0,4 % Уикд= ±0,25 % |
8 | Уровень масла в поддизельной раме | От 0 до 1000 мм | EJX530 | Цифровой | уПИП = ± 0,10 % Упипд=± 0,10 % | 1768-ENBT | Цифровой, в СВБУ Показания на ПУМ | - | Уик = ± 0,4 % уИКД= ±0,25 % |
9 | Уровень охлаждающей жидкости в расширительном баке | От 0 до 5000 мм | EJX110 | Цифровой | Упип = ± 0,04 % Упипд=± 0,10 % | 1768-ENBT | Цифровой, в СВБУ Показания на ПУМ | - | Уик = ± 0,4 % Уикд= ±0,25 % |
10 | Температура охлаждающей жидкости в холодном и горячем контуре, воды в котле, масла на входе и выходе из дизеля | От 0 до 120 °С | ТПУ 0304 | От 4 до 20 мА | уПИП = ± 0,5 % Упипд=± 0,38 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | У1 = ± 0,35 % ущ=±0,20% | Уик = ± 0,7 % уИКД= ±0,5 % |
11 | Температура выпускных газов цилиндров | От 0 до 700 °С | ТХАУ/1-0288 | От 4 до 20 мА | Упип = ± 0,5 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | А1 = ± 1,0 °С ущ=±0,20% | Уик = ± 0,7 % уИКД= ±0,22 % |
12 | Температура масла на выходе из двигателя, охлаждающей жидкости на выходе из двигателя | От 0 до 150 °С | ТСПУ/1-0288 | От 4 до 20 мА | уПИП = ± 0,5 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | А1 = ± 0,4 °С ущ=±0,20% | Уик = ± 0,7 % уИКД= ±0,22 % |
продолжение таблицы 7
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
13 | Температура воздуха на впуске | От -50 до 50 °С | ТСПУ/1-0288 | От 4 до 20 мА | уПИП = ± 0,5 % | 1769-IF8 | Цифровой, в СВБУ Показания на ПУМ | А1 = ± 0,4 °С ущ=±0,20% | Уик = ± 0,7 % уИКД= ±0,22 % |
14 | Температура выпускных газов | От 0 до 800 °С | ТХА-2088А | ХА (К), от 0 до 33,275 мВ | класс допуска 2 по ГОСТ Р 8.585-2001 | 1769-IT6 | Цифровой, в СВБУ Показания на ПУМ | А1 = ± 1,0 °С ущ=±0,20% | Уик = ± 0,9 % Уикд= ±0,22 % |
15 | Температура охлаждающего воздуха на входе и выходе в генератор, обмоток статора, подшипника на стороне привода, возбудителя | От 0 до 120 °С | Rosemount | 100П, от 100 до 146,79 Ом | класс допуска B по ГОСТ 6651-2009 | 1769-IR6 | Цифровой, в СВБУ Показания на ПУМ | А1 = ± 0,4 °С ущ=±0,20% | Уик = ± 0,9 % уИКД= ±0,22 % |
№ п /п | Измеряемая величина | Диапазон ИК | Первичный измерительный преобразователь | Компоненты вторичной части ИК (в т.ч. СВБУ) | Погрешность ИК | ||||
Тип ПИП | Выходной сигнал | Погрешность | Тип | Выходной сигнал | Погрешность | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | Напряжение линейное Ubc на секции 4BBA, 4BBВ, 4BBC, 4BBD, 4BCA, 4BCB, 4BCC, 4BCD, 4BDA, 4BDB 6 кВ (В) | От 0 до 7,5 кВ | 3НОЛП-ЭК-10 ФЕ 1890-АД | От 0 до 125 В От 4 до 20 мА | Ут = ± 0,5 % Уип = ± 0,20 % уИПД = ± 0,10 % | АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | уИК =±0,6% Уикд=±0,4% |
АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д =±0,30% у2 = ± 0,10 % У2Д =±0,11% У3 = ± 0,22 % У3д =±0,11% | уИК =±0,7% Уикд=±0,4% | ||||||
2 | Напряжение линейное Ubc на секции | От 0 до 440 В | MCR-VAC- UI-O-DC | От 4 до 20 мА | Уип = ± 1,5 % Уипд = ± 0,30 % | Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % У1д=±0,30% | уик =±1,7% Уикд=±0,5% |
Siprotec мод. 6MD66 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,5 % У1д =±0,30% у2 = ± 0,10 % У2Д =±0,11% У3 = ± 0,22 % У3д =±0,11% | Уик =±1,8% Уикд=±0,5% | ||||||
3 | Напряжение линейное Ubc на секции | От 0 до 300 В | MCR-VAC- UI-O-DC | От 4 до 20 мА | уИП = ± 1,5 % Уипд = ± 0,30 % | Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % У1д=±0,30% | уИК =±1,7% Уикд=±0,5% |
Siprotec мод. 6MD66 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,5 % У1д =±0,30% У2 = ± 0,10 % У2Д =±0,11% У3 = ± 0,22 % У3Д =±0,11% | Уик =±1,8% Уикд=±0,5% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
4 | Напряжение линейное Ubc на секции | От 0 до 75 В | MCR-VAC- UI-O-DC | От 0 до 75 В | уИП = ± 1,5 % Уипд = ± 0,30 % | Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 =±0,5 % ущ=±0,30% | уИК =±1,7% Уикд=±0,5% |
5 | Напряжение фазное Ub ДГУ 4ХКА11 | От 0 до 4,3 кВ | 3НОЛП-ЭК-10 ФЕ 1890-АД | От 0 до 71 В От 4 до 20 мА | Ут = ± 0,5 % Уип = ± 0,20 % уИПД = ± 0,10 % | АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1 д =±0,30% | Уик =±0,6% Уикд=±0,4% |
6 | Напряжение фазное Ub БДГУ | От 0 до 4,3 кВ | 3НОЛП-ЭК-10 ФЕ 1890-АД | От 0 до 71 В От 4 до 20 мА | Ут = ± 0,5 % Уип = ± 0,20 % Уипд = ± 0,10 % | АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,4% |
7 | Напряжение статора генератора (междуфазное ВС) | От 0 до 30 кВ | TJC 7.0-G | От 0 до 125 В | Ут = ± 0,5 % | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% |
Satec PM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2 % У1д= ± 0,5 % У2= ± 0,10% У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,6% Уикд=±0,6% | ||||||
8 | Напряжение на шинах 00АDB10, 00АDB20, 00АDB30, 00ADL10, 00ADL20, 00ADL30, 00ADL40 (междуфазное ВС) | От 0 до 275 кВ | СРВ 245 | От 0 до 125 В | Ут = ± 0,2 % | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уик =±0,30% Уикд=±0,6% |
Satec PM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,10 % У3Д=±0,11% | уИК =±0,30% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % У1д=±0,30% | уик =±1,7% Уикд=±0,5% | ||||||
9 | Напряжение линейное Ubc на секции 4BKB, 4BKD | От 0 до 440 В | MCR-VAC- UI-O-DC | От 4 до 20 мА | уИП = ± 1,5 % Уипд = ± 0,30 % | Siprotec мод. 6MD66 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,5 % у1д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3д=±0,11% | уИК =±1,8% Уикд=±0,5% |
Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % ущ=±0,30% | Уик =±0,8% Уикд=±0,33% | ||||||
10 | Напряжение на главных шинах ЩПТ | От 0 до 250 В | Е857 | От 4 до 20 мА | Уип = ± 0,5 % | Siprotec мод. 6MD66 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,5 % У1д=±0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,8% Уикд=±0,37% |
Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
11 | Напряжение на линии, на шинах (междуфазное ВС) | От 0 до 625 кВ | СРВ 550 | От 0 до 125 В | Ут = ± 0,5 % | Satec PM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % у2 = ±0,10% У2Д=±0,11% у3 =± 0,10% У3Д=±0,11% | Уик =±0,6% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
12 | Напряжение на шинах ЩПТ | От 0 до 250 В | Е857 | От 4 до 20 мА | Уип = ± 0,5 % | Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % ущ=±0,30% | Уик =±0,8% Уикд=±0,33% |
Siprotec мод. 6MD66 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,5 % у1д=±0,30% У2 = ± 0,10% У2Д=±0,11% У3 = ± 0,22 % У3д=±0,11% | Уик =±0,8% Уикд=±0,37% | ||||||
13 | Напряжение на секции 6 кВ (B) | От 0 до 7,5 кВ | 3НОЛП-ЭК-10 Е855 | От 0 до 125 B От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,5 % | АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1 д =±0,30% | Уик =±0,8% Уикд=±0,33% |
АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д=±0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,8% Уикд=±0,37% | ||||||
14 | Ток нагнетателя, двигателя, выключателя, трансформатора, фазы в ТЧЗН | От 0 до 300 А | ТЛО-10 ЕП34Д | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,2 % | АI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,33% |
АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% | ||||||
15 | Ток выключателя | От 0 до 400 А | 2 « | ^ ge ТЕ | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,2 % | АI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,33% |
АI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % у1д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,33% | ||||||
16 | Ток выключателя | От 0 до 600 А | ТЛО-10 ЕП34Д | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % Уип = ± 0,2 % | АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% |
АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1 д =±0,30% | Уик =±0,6% Уикд=±0,33% | ||||||
17 | Ток выключателя (ток фазы В) | От 0 до 3000 А | ТЛП-10 ЕП34Д | От 0 до 5 А От 4 до 20 мА | ут = ± 0,5 % уИП = ± 0,2 % | АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У!Д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% |
От 0 до 1000 А | ТЛО-10 | От 0 до 5 А | ут = ± 0,5 % | АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,33% | ||
18 | Ток выключателя, насоса | ЕП34Д | От 4 до 20 мА | Уип = ± 0,2 % | АI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У!Д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
19 | Ток выключателя (ток фазы В) | От 0 до 1500 А | ТЛО-10 ЕП34Д | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,2 % | AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,33% |
AI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % ущ=±0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,37% | ||||||
20 | Ток фазы А | От 0 до 3000 А | PACT MCR | От 0 до 6 А | Ут = ± 0,5 % | Siprotec мод. 6MD66 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,5 % У1д=±0,30% | Уик =±0,8% Уикд=±0,33% |
21 | Ток БДГУ | От 0 до 600 А | ТЛО-10 ФЕ 1890-АД | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,2 % уИПД = ± 0,10 % | AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,35% |
22 | Ток ДГУ | От 0 до 600 А | ТЛО-10 ФЕ 1890-АД | От 0 до 5 А От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,2 % Уипд = ± 0,10 % | AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д =±0,30% | Уик =±0,6% Уикд=±0,35% |
AI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д=±0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,39% | ||||||
23 | Ток линии 00ADB10, 00ADB20, 00ADB30, 00ADL10, 00ADL20, 00ADL30, 00ADL40 (фаза А, фаза В, фаза С); ток через выключатель 1ADQ10, 02ADQ10, 03ADQ10, 07ADQ10 (фаза A, фаза В, фаза С) | От 0 до 2 кА | TG 245 | От 0 до 1,3 А | Ут = ± 0,5 % | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % у1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% |
Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % у1Д= ± 0,5 % у2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3Д=±0,11% | уИК =±1,8% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Ток через выключатель 04ADQ10 (фаза A, фаза В, фаза С) | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | |||||
24 | От 0 до 400 А | TG 245 | От 0 до 0,2 А | ут = ± 0,5 % | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3Д=±0,11% | Уик =±1,8% Уикд=±0,6% | |
Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% | ||||||
25 | Ток статора генератора (фаза А) | От 0 до 30 кА | GSR 1080/840 | От 0 до 1,5 А | ут = ± 0,5 % | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3Д=±0,11% | уИК =±1,8% Уикд=±0,6% |
Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,31% Уикд=±0,6% | ||||||
26 | Ток фазы А, В, С | От 0 до 1 кА | ТВ-500-2000/1 | От 0 до 1 А | Ут = ± 0,2 % | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3д=±0,11% | уик =±1,7% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% | ||||||
27 | Ток блочного трансформатора (фаза А,В, C) | От 0 до 1,5 кА | ТТВ 500-I- 0,5-1500/1 | От 0 до 1 А | ут = ± 0,5 % | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3Д=±0,11% | Уик =±1,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% | ||||||
28 | Ток линии (фаза А,В, C) | От 0 до 2 кА | TG 550 | От 0 до 1 А | ут = ± 0,5 % | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3д=±0,11% | уИК =±1,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
29 | Ток фазы А, В, С | От 0 до 300 А | TG 550 | От 0 до 5 А | ут = ± 0,5 % | SatecPM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 1,5 % У3д=±0,11% | Уик =±1,8% Уикд=±0,6% |
АI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д= ± 0,30% | Уик =±0,8% Уикд=±0,33% | ||||||
30 | Ток трансформатора 6/0,4 | От 0 до 300 А | ТЛО-10 Е854 | От 0 до 5 А | ут = ± 0,5 % Уип = ± 0,5 % | АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % Ухд= ± 0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22% У3Д=±0,11% | Уик =±0,8% Уикд=±0,37% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
31 | Ток ввода на секцию | От 0 до 400 А | ТЛО-10 Е854 | От 0 до 5 А | Ут = ± 0,5 % Уип = ± 0,5 % | AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % ущ=±0,30% | Уик =±0,8% Уикд=±0,33% |
32 | Ток трансформатора 6/0,4 | От 0 до 1500 А | ТЛО-10 E854 | От 0 до 5 А | ут = ± 0,5 % Уип = ± 0,5 % | AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % ущ=±0,30% | Уик =±0,8% Уикд=±0,33% |
33 | Ток ТСН | От 0 до 2000 А | ТВТ-35-2000/1 | От 0 до 1 А | ут = ± 0,5 % | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
34 | Ток РТСН | От 0 до 200 А | ТВТ-35-2000/1 | От 0 до 1 А | Ут = ± 0,5 % | Satec PM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2 % у1д= ± 0,5 % У2=± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3д=±0,11% | Уик =±0,6% Уикд=±0,6% |
От 45 до 55 Гц | СРВ 245 | От 45 до 55 Гц | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ±0,20% у1д= ± 0,5 % | Уик =±0,31% Уикд=±0,6% | |||
35 | Частота эл. тока на шинах 00ADB10, 00ADB20, 00ADB30 | ут = ± 0,2 % | Satec PM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,20% У1д=±0,11% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,35% Уикд=±0,6% | |||
Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 =±0,2 % У1д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% | ||||||
36 | Частота на шинах | От 45 до 55 Гц | СРВ 550 | От 45 до 55 Гц | Ут = ± 0,5 % | Satec PM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 =±0,2 % У1д= ± 0,5 % У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | уИК =±0,6% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % ущ=±0,30% | Уик =±0,8% Уикд=±0,33% | ||||||
37 | Частота эл. тока БДГУ | От 45 до 55 Гц | 3НОЛП-ЭК-10 Е858 | От 45 до 55 Гц | Ут = ± 0,5 % уИП = ± 0,5 % | АI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % у1д= ± 0,30% У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22% У3Д=±0,11% | Уик =±0,8% Уикд=±0,37% |
АГ6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % У1д=±0,30% | Уик =±0,8% Уикд=±0,33% | ||||||
38 | Частота эл. тока ДГУ | От 45 до 55 Гц | 3НОЛП-ЭК-10 Е858 | От 45 до 55 Гц | Ут = ± 0,5 % уИП = ± 0,5 % | АI-6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д= ± 0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22% У3д=±0,11% | Уик =±0,8% Уикд=±0,37% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
39 | Частота эл. тока генератора | От 45 до 55 Гц | TJC 7.0-G | От 45 до 55 Гц | Ут = ± 0,5 % | SatecPM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2 % У1д= ± 0,5 % у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3д=±0,11% | Уик =±0,6% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
40 | Частота РТСН | От 45 до 55 Гц | CРВ 245 | От 45 до 55 Гц | ут = ± 0,2 % | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,31% Уикд=±0,6% |
SatecPM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2 % У1д= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | уИК =±0,6% Уикд=±0,6% | ||||||
41 | Активная мощность, проходящая через выключатель 04ADQ10 | От 0 до 125 МВт | TG 245 СРВ245 | От 0 до 0,2 Вт | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % у1Д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% |
SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3д=±0,11% | уИК =±0,7% Уикд=±0,6% | ||||||
42 | Активная мощность линии 00ADL10, 00ADL20, 00ADL30, 00ADL40 | От - 650 до 650 МВт | TG 245 СРВ245 | От -1,3 до 1,3 Вт | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% |
SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | уИК =±0,7% Уикд=±0,6% | ||||||
43 | Активная мощность, проходящая через выключатель 01ADQ10, 02ADQ10, 07ADQ10 | От - 750 до 750 МВт | TG 245 СРВ 245 | От -1,3 до 1,3 Вт | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | уИК =±0,6% Уикд=±0,6% |
SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% у3Д=±0,11% | Уик =±0,7% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,8% Уикд=±0,6% | ||||||
44 | Активная мощность блочного трансформатора | От - 950 до 950 МВт | ТТВ 500-I- 0,5-1500/1 СРВ 550 | От -125 до 125 Вт | уТ1 = ± 0,5 % Ут2 = ± 0,5 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | уИК =±0,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% | ||||||
45 | Активная мощность на линии | От - 1700 до 1700 МВт | TG 550 СРВ 550 | От -170 до 170 Вт | хО хО 0х 0х о" о" ±± == 1 2 ТТ | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% | ||||||
46 | Активная мощность | От - 1700 до 1700 МВт | ТВ-500-2000/1 СРВ 550 | От -170 до 170 Вт | хО хО 0х 0х сч, о" о" ±± == 1 2 ТТ | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ±0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
AI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % ущ=±0,30% | Уик =±1,0% Уикд=±0,3% | ||||||
47 | Активная мощность БДГУ | От 0 до 4800 кВт | 3НОЛП-ЭК-10 ТЛО-10 ФЕ1891-АД | От 0 до 3,7 А 57,7 В | уТ1 = ± 0,5 % уТ2 = ± 0,5 % уИП = ± 0,5 % | AI-6300 1746-NO8I Ф1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д= ± 0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22% У3д=±0,11% | Уик =±1,0% Уикд=±0,4% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
АI-6300 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,15 % ущ=±0,30% | Уик =±1,0% Уикд=±0,3% | ||||||
48 | Активная мощность ДГУ | От 0 до 3800 кВт | 3НОЛП-ЭК-10 ТЛО-10 ФЕ1891-АД | От 0 до 3 А 57,7 В | уТ1 = ± 0,5 % уТ2 = ± 0,5 % уИП = ± 0,5 % | АГ6300 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,15 % У1д= ± 0,30% у2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22% У3д=±0,11% | Уик =±1,0% Уикд=±0,4% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% | ||||||
49 | Активная мощность генератора | От -1000 до 1000 МВт | НЕС 7 А GSR 1080/840 | От -173 до 173 Вт | уТ1 = ± 0,5 % Ут2 = ± 0,5 % | SatecPM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2% У1д= ± 0,5% у2 = ± 0,10 % У2д=±0,11% У3 = ± 0,22 % У3д=±0,11% | Уик =±0,9% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,8% Уикд=±0,6% | ||||||
50 | Активная мощность ТСН | От -80 до 80 МВ' | ТВТ-35-2000/1 ТВТ-35-2000/1 | - | % % %% in, о" о" -н -н == 1 2 ТТ | SatecPM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1= ± 0,2% У1д= ± 0,5% У2 = ± 0,1 % У2д=±0,11% У3 = ± 0,22 % У3д=±0,11% | Уик =±0,9% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
51 | Активная мощность РТСН | От -80 до 80 МВт | СРВ 245 ТВТ-35-2000/1 | - | % % %% (Ч, in, о" о" ±± == 1 2 н н | SatecPM175 1746-NO8I Ф 1762-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2 % Ухд= ± 0,5 % У2 = ± 0,10 % У2Д=±0,11% У3 = ± 0,22 % У3Д=±0,11% | Уик =±0,7% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % у1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
52 | Реактивная мощность линии 00ADL10, 00ADL20, 00ADL30, 00ADL40 | От - 650 до 650 Мвар | TG 245 СРВ 245 | От -1,1 до 1,1 вар | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,7% Уикд=±0,6% |
Реактивная мощность, проходящая через выключатель 04ADQ10 | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | |||||
53 | От 0 до 150 Мвар | TG 245 СРВ245 | от 0 до 0,2 вар | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3Д=±0,11% | Уик =±0,7% Уикд=±0,6% | |
Реактивная мощность, проходящая через выключатель 01ADQ10 | SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | |||||
54 | От - 750 до 750 Мвар | TG 245 СРВ 245 | от -1,3 до 1,3 вар | уТ1 = ± 0,5 % Ут2 = ± 0,2 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3Д=±0,11% | Уик =±0,7% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% | ||||||
55 | Реактивная мощность блочного трансформатора | От - 900 до 900 Мвар | ТТВ 500-I- 0,5-1500/1 СРВ 550 | От -118 до 118 вар | уТ1 = ± 0,5 % Ут2 = ± 0,5 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | уИК =±0,8% Уикд=±0,6% | ||||||
56 | Реактивная мощность линии | От - 1700 до 1700 Мвар | TG 550 СРВ 550 | От -170 до 170 вар | уТ1 = ± 0,5 % Ут2 = ± 0,5 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% | ||||||
57 | Реактивная мощность линии | От - 825 до 825 Мвар | TG 550 СРВ 550 | От -164 до 164 вар | уТ1 = ± 0,5 % Ут2 = ± 0,5 % | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
SatecPM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1Д= ± 0,5 % | Уик =±0,6% Уикд=±0,6% | ||||||
58 | Реактивная мощность линии | От - 825 до 825 Мвар | ТВ-500-2000/1 СРВ550 | От -164 до 164 вар | хО хО 0х 0х (Ч, in, о" о" ±± == 1 2 ТТ | SatecPM175 1746-NO8I Щ22 | Цифровой От 4 до 20 мА Показания на ЦЩУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3Д=±0,11% | Уик =±0,7% Уикд=±0,6% |
Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % у1Д= ± 0,5 % | уИК =±0,8% Уикд=±0,6% | ||||||
59 | Реактивная мощность генератора | От - 1000 до 1000 Мвар | GSR 1080/840 НЕС 7А | О т -173 до 173 вар | хО хО 0х 0х in, in, o' o' ±± == 1 2 ТТ | Satec PM175 1746-NO8I Ф1761-АД | Цифровой От 4 до 20 мА Показания на БПУ | У1 = ± 0,2% У1д=±0,5% У2 =±0,10% У2Д=±0,11% У3 =±0,10% У3д=±0,11% | Уик =±0,8% Уикд=±0,6% |
60 | Реактивная мощность ТСН | От - 80 до 80 Мвар | ТВТ-35-2000/1 ТВТ-35-2000/1 | - | xO xO 0\ 0х in, in, -H -H == 1 2 ТТ | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % У1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% |
61 | Реактивная мощность РТСН | От - 80 до 80 Мвар | СРВ 245 ТВТ-35-2000/1 | - | xO xO 0\ 0х in, in, -H -H == 1 2 ТТ | Satec PM175 | Цифровой, в СВБУ Показания на АРМ | У1 = ± 0,2 % у1Д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% |
62 | Ток двигателя, насоса | ВПИ От 18 до 1000 А | ТТ*, ИП* | От 4 до 20 мА | Ут = ± 0,5 % Уип = ± 0,5 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 =± 0,30% у1д= ± 0,5 % | Уик =±0,8% Уикд=±0,6% |
63 | Ток двигателя, насоса | ВПИ От 100 до 450 А | ТТ*, ИП* | От 4 до 20 мА | ут = ± 0,5 % Уип = ± 0,5 % | MAC | Цифровой, в СВБУ Показания на АРМ | У1 =±0,30% ущ=±0,30% | Уик =±0,8% Уикд=±0,4% |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
64 | Напряжение обмотки, двигателя | ВПИ От 660 до 7000 В | ТН*, ИП* | От 4 до 20 мА | Ут = ± 0,5 % уИП = ± 0,5 % | ТШС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ±0,30 % У1д= ±0,5 % | Уик =±0,8% Уикд=±0,6% |
65 | Активная мощность двигателя | ВПИ От 2400 до 6000 кВт | ФЕ 1890-АД, ФЕ 1892-АД | От 4 до 20 мА | Уип = ± 0,5 % Уип = ± 0,11 % | ТПТС51-2.1722 | 12 бит, в СВБУ Показания на АРМ | У1 = ±0,30 % У1д= ± 0,5 % | Уик =±0,7% Уикд=±0,6% |
Примечания:
1 В п. 62, 63, 64 таблицы 8 в качестве трансформаторов тока/напряжения (ТТ*, ТН*), измерительных преобразователей (ИП*) могут использоваться модификации, указанные в п. “Нижний уровень системы ИС АСУ ТП (в части ИК системы СКУ ЭЧ)”;
2 В некоторых ик трансформатор отсутствует и в качестве ПиП используется измерительный преобразователь напряжения постоянного и переменного тока;
3 В п.1, 15, 16, 24 таблицы 2, п.14-17, п.29-32 таблицы 3 температура воздуха при эксплуатации ПИП варьируется в диапазоне от 5 до 60 оС.
4 Допускается применение в ИС АСУ ТП иных датчиков утвержденных типов взамен указанных в таблицах 2 - 8 при выполнении следующих условий:
- наличия решения пользователя (АЭС) о возможности замены;
- наличии положительного заключения метрологической экспертизы материалов по замене (решения о возможности замены, а также эксплуатационной документации на датчики, устанавливаемые взамен указанных в таблицах 2 - 8 в соответствии с РД ЭО 1.1.2.01.0924-2013 «Метрологическое обеспечение атомных станций. Метрологическое обеспечение измерительных систем при сооружении и эксплуатации атомных станций. Основные положения». В заключении экспертизы должно быть отражено, что датчики, устанавливаемые взамен указанных в таблице 2 - 8, технически совместимы со вторичной частью ик, а также подтверждено соответствие метрологических характеристик ик, в котором происходит замена датчика, таблицам 2 - 8 описания типа на ИС АСУ ТП.
У словия эксплуатации технических средств системы при нормальном режиме работы оборудования приведены в таблице 9:
Таблица 9 Условия эксплуатации технических средств при нормальном режиме работы оборудования_
Наименование | Единица величины | Диапазон |
Температура воздуха: - в помещениях первичных измерительных преобразователей; - в помещениях программно-технических средств; - в помещениях пунктов управления | °С | от 10 до 35 от 10 до 35 от 20 до 24 |
Давление воздуха атмосферное | кПа | от 84 до 106,7 |
Относительная влажность воздуха - в помещениях первичных измерительных преобразователей; - в помещениях программно-технических средств, в помещениях пунктов управления | % | до 90 от 45 до 75 |
Система обеспечивается электропитанием от источников электропитания переменного и постоянного тока собственных нужд энергоблока. В качестве источников электропитания использованы:
- распределительные устройства сети переменного тока собственных нужд 380/220 В + 10%
-'-z^ , частота 50 ± 1 Гц и системы аварийного электроснабжения;
+ 10%
- щиты постоянного тока 220 В -15%, получающие электропитания от аккумуляторных батарей;
- щиты постоянного тока 48 В ±10%, получающие электропитание от аккумуляторных батарей.
Средний срок службы системы - 30 лет (при условии замены отказавших компонентов системы).
Знак утверждения типа наносится типографским способом на титульный лист инструкции по эксплуатации ИС АСУ ТП 59085090.001.015.ИЭ.
Комплектность ИС АСУ ТП указана в таблице 10.
Наименование | Количество |
комплект первичных измерительных преобразователей: | |
- датчики давления; | 2295 |
- датчики уровня; | 107 |
- датчиков расхода; | 314 |
- датчиков температуры; | 11187 |
- приборы измерения влажности; | 73 |
- приборы физико-химических измерений; | 147 |
- приборы измерения массы; | 1 |
- приборы измерения вибрации и механических величин; | 125 |
- трансформаторы, преобразователи тока, напряжения, | 856 |
мощности; | |
Комплект программно-технических средств (измерительных | 6317 |
модулей) | |
Вторичные показывающие приборы | 2085 |
АРМ операторов со специализированным ПО | 1 комплект |
Комплект запасных частей и принадлежностей | 1 комплект |
Комплект монтажных частей | 1 комплект |
комплект документации: | |
-эксплуатационная документация на компоненты системы: | 1 комплект на каждый |
первичные измерительные преобразователи, программно- | компонент системы |
технические средства, вторичные приборы; | |
- эксплуатационная документация на систему; | 1 комплект |
- руководство пользователя ПО системы; | 1 |
- методика поверки МП 36-221-2014 | 1 |
Поверка осуществляется в соответствии с документом МП 36-221-2014 «ГСИ. Система измерительная АСУ ТП № 4 Белоярской АЭС. Методика поверки», утвержденным ФГУП «УНИИМ» 04.06.2015 г.
Перечень основных средств поверки:
1. Магазин сопротивлений Р4831: диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,10 Ом ступенями через 0,01 Ом. Класс точности
0,02/2-10-6.
2. Калибратор-измеритель ИКСУ-260: воспроизведение и измерение силы постоянного тока в диапазоне от 0 до 25 мА, пределы допускаемой основной погрешности ±(10-4-Гвоспр/изм + 1) мкА; воспроизведение напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, пределы допускаемой основной погрешности ±(7-10-5-|ивоспр|+3) мкВ; воспроизведение сопротивления постоянному току в диапазоне от
0 до 1000 Ом, пределы допускаемой основной погрешности ± 0,015 Ом.
3. Комплекс программно-технический измерительный Ретом-61: воспроизведение силы переменного тока в диапазоне от 10 мА до 36 А, пределы допускаемой основной погрешности ±(0,004-х + 0,00004-Хк) А; воспроизведение силы постоянного тока в диапазоне от 30 мА до 30 А, пределы допускаемой основной погрешности ±(0,005-х +
0,0001-Хк) А, воспроизведение напряжения переменного тока в диапазоне от 0,03 до 135 В, пределы допускаемой основной погрешности ±(0,004-х + 0,00004-Хк) В, воспроизведение напряжения постоянного тока в диапазоне от 0,06 до 380 В, пределы допускаемой основной погрешности ±(0,004-х + 0,00004-Хк) В.
лист № 69 всего листов 69
4. Средства поверки согласно методикам поверки на первичные измерительные преобразователи, входящие в состав системы.
Методы измерений приведены в инструкции по эксплуатации ИС АСУ ТП 59085090.001.015.ИЭ.
Нормативные и технические документы, устанавливающие требования на систему измерительную АСУТП энергоблока № 4 Белоярской АЭС
ГОСТ Р 8.565-2014 «Государственная система обеспечения единства измерений. Метрологическое обеспечение атомных станций. Основные положения»
ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения»
Документы в соответствии с ведомостью технического проекта АСУТП энергоблока № 4 Белоярской АЭС. 59085090.001.015.ТП.01.
