Номер в госреестре | 60970-15 |
Наименование СИ | Установка поверочная средств измерений счетной концентрации легких аэроионов |
Обозначение типа СИ | РЭКЛА-1М |
Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1М» (далее - установка) предназначена для генерирования легких аэроионов и измерений их счётной концентрации с целью передачи размера единицы этой величины средствам измерений (далее - СИ).
Принцип действия установки основан на создании среды сравнения путем ионизации воздуха и последующем сличении концентрации легких аэроионов, измеренной проверяемым СИ и эталонным СИ, входящим в состав установки.
Конструктивно установка состоит из системы подачи, очистки и деионизации воздуха (СПОД-2) с измерителем расхода воздуха, двух эталонных счётчиков лёгких аэроионов Сапфир-ЗМ и МАС-01, генератора лёгких аэроионов (ГЛИ), переходника от ГЛИ к счетчикам аэроионов и вспомогательным устройствам.
Работа установки заключается в следующем: воздух, очищенный от микрозагрязнений (пыли, аэрозольных частиц, паров масел) и деионизированный в СПОД-2, пропускается через ГЛИ, где ионизируется от источников ионизирующего излучения (ИИИ) с целью получения нужных значений концентрации легких аэроионов во всем диапазоне измерений поверяемых СИ за счет применения кассет с ИИИ разной активности и заслонок с отверстиями разного размера. Счетная концентрация легких аэроионов в полученной воздушной среде сравнения на выходе ГЛИ измеряется поверяемым СИ и сравнивается с показаниями эталонного счетчика установки. Управление режимом работы установки осуществляется вручную, снятие показаний - визуальное.

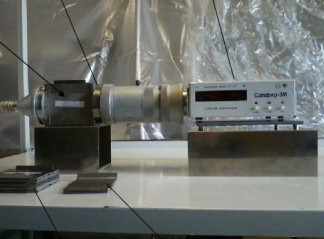

Внешний вид установки с указанием места нанесения знака утверждения типа и мест размещения наклеек для предотвращения несанкционированного доступа приведены на рисунке 1.
(N1 ^1
Метрологические и технические характеристики установки приведены в таблице 1.
Таблица 1
Наименование характеристики | Значения характеристики |
Диапазон счетных концентраций положительных и отрицательных лёгких аэроионов с подвижностью от 5 10-5 о с 1 л-4 2 т-\-1 -1 -3 до 2,510 м В с , м | от 108 до 1012 |
Поддиапазоны воспроизведения значений счетной концентрации легких аэроионов, м-3 | (1,0 - 3,0)-10m (4,0 - 6,0)-10m (7,0 - 10,0)-10m, где m = 8, 9, 10, 11 |
Пределы допускаемой относительной погрешности измерений счетной концентрации лёгких аэроионов, % | ± 20 |
Собственный фон концентрации легких аэроионов, м-3, не более | 5107 |
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В: - установки - СПОД-2 | 220 ± 22 380 ± 38 |
Потребляемая мощность, В А, не более | 1000 |
Габаритные размеры установки (длина х ширина х высота), мм, не более | 3900x800x2150 |
Габаритные размеры составных частей установки (длина х ширина х высота), мм, не более: - СПОД-2 с измерителем расхода воздуха - генератор легких ионов - счётчик аэроионов малогабаритный МАС-01 - счётчик аэроионов Сапфир-ЗМ - держатель с преобразователем расхода воздуха в линейную скорость - подставка для держателя (с анемометром) для проверки расхода в счетчике аэроионов МАС-01 - стол для поверки счетчиков и размещения генератора аэроионов - стол для тестирования счетчиков и размещения преобразователя расхода воздуха | 1400x550x2150 510x115x240 105x55x190 245x170x235 150x150x215 240x200x290 1500x800x890 1000x800x850 |
Масса установки, кг, не более | 170 |
Рабочие условия применения установки: | |
- температура окружающего воздуха, °С | от 15 до 25 |
- относительная влажность воздуха, % | от 30 до 80 |
- атмосферное давление, кПа | от 96 до 104 |
наносится на верхнюю стенку генератора легких аэроионов по технологии предприятия-изготовителя и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки установки приведен в таблице 2.
Наименование | Обозначение | Количество, | Примечание |
шт. | |||
1 Установка поверочная средств | РЭКЛА-1М | 1 | |
измерений счетной концентрации лёгких | |||
аэроионов «РЭКЛА-1М» в составе: | |||
- система подачи, очистки и | СПОД-2 | 1 | |
деионизации воздуха (с измерителем | |||
расхода воздуха) | |||
- генератор лёгких аэроионов (с | ГЛИ | 1 | |
подставкой) с набором из 6 кассет (с | |||
заслонками) с источниками Pu-239 типа | |||
3П9 | |||
- счетчик аэроионов малогабаритный | МАС-01 | 1 | |
- счетчик аэроионов (с подставкой) | Сапфир-3М | 1 | |
- секундомер | СОСпр-2б-2- | 1 | |
010 | |||
- переходники для присоединения Г ЛИ | 2 | ||
к счетчикам и к выходу СПОД-2 | |||
- преобразователь расхода воздуха в | 1 | ||
линейную скорость (на основе | |||
термоанемометра) | |||
- радионуклидные источники | ИИИ | 6 | Перечень ИИИ в |
ионизирующего излучения типа 3П9 на | 651-15-008 ПС | ||
основе Pu-239 | (Приложение А) | ||
- стол для размещения ГЛИ и поверки | Ст. 1 | 1 | С металлическим |
счетчиков аэроионов | покрытием и | ||
заземлением | |||
- стол для тестирования счетчиков | Ст. 2 | 1 | С металлическим |
ионов и размещения преобразователя | покрытием и | ||
расхода воздуха | заземлением | ||
2 Руководство по эксплуатации | 651-15-008 РЭ | 1 | |
3 Паспорт | 651-15-008 ПС | 1 | |
4 Методика поверки | 651-15-008 МП | 1 |
осуществляется в соответствии с документом 651-15-008 МП «Инструкция. Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1М». Методика поверки», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- государственный первичный эталон единиц объёмной плотности электрического заряда ионизированного воздуха и счётной концентрации аэроионов ГЭТ 177-2010: погрешность воспроизведения единицы счётной концентрации легких аэроионов в диапазоне от 108 до 1,21012 м-3: НСП не более 4,0 % при Р = 0,99; СКО ± 4,0 %;
- счетчик газа вихревой Метран-331 (рег. № 23191-09): диапазон измерений объемного расхода воздуха от 100 до 300 м /ч, пределы допускаемой относительной погрешности измерений объёмного расхода воздуха ± 1 %;
Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1М». Руководство по эксплуатации. 651-15-008 РЭ.
Лист № 5 Всего листов 5
Нормативные документы, устанавливающие требования к установке поверочной средств измерений концентрации лёгких аэроионов «РЭКЛА-1М»
ГОСТ Р 8.646-2008 «ГСИ. Государственная поверочная схема для средств измерений объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов».
Техническая документация изготовителя
