| Номер в госреестре | 60972-15 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | Inspekt H, Inspekt H-F |
| Изготовитель | "Hegewald & Peschke Mess- und Pruftechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные моделей Inspekt H, Inspekt H-F (далее - машины) предназначены для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.
Принцип действия машин основан на измерениях электрических сигналов, возникающих в тензорезисторном датчике под действием усилий сжатия или растяжения (изгибающих усилий), прикладываемых к испытываемому образцу и датчику и изменяющихся пропорционально этим усилиям.
При подготовке к измерениям обе траверсы могут перемещаться, создавая необходимое рабочее пространство сверху или снизу. При проведении измерений испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Перемещение подвижной траверсы вызывает действие на образец силы сжатия или растяжения (изгибающих усилий) и, как следствие, его деформацию вплоть до полного разрушения или растяжения до заданной длины.
Скорость перемещения подвижной траверсы задается блоком цифрового контроллера или персональным компьютером. Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы. Датчик перемещения измеряет перемещение подвижной траверсы.
Машины испытательные универсальные серий Inspekt H, Inspekt H-F состоят из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами, захватами образца, вмонтированными в траверсы, гидравлического привода подвижной траверсы, тензорезистивного датчика силы, датчика перемещения подвижной траверсы, блока цифрового контроллера, персонального компьютера.
Блок цифрового контроллера предназначен для предварительной обработки всех поступающих сигналов и передачи информации на внешние устройства.
Персональный компьютер предназначен для управления режимами работы машин, обработки, хранения и отображения измеренных величин.
Машины могут быть укомплектованы термо- или крио- камерами, тензометрами или датчиками деформации (перемещений) MF, а также захватами с механическим или гидро- приводом.
Серия машин Inspekt H отличается от серии Inspekt H-F конструкцией применяемых при испытаниях захватов:
- машины серии Inspekt H поставляются с механическими захватами;
- машины серии Inspekt H-F поставляются с гидравлическими захватами.

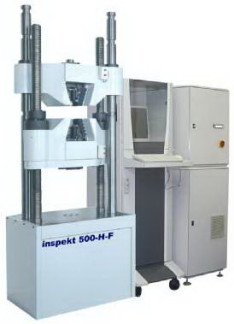

Фотография общего вида машин испытательных универсальных моделей Inspekt H, Inspekt H-F
Программное обеспечение разработано специально для машин испытательных универсальных моделей Inspekt H, Inspekt H-F и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
| Идентификационное наименование ПО | LabMaster |
| Номер версии (идентификационный номер ПО), не ниже | 2.0 |
| Цифровой идентификатор ПО | EF245735T |
| Алгоритм вычисления цифрового идентификатора ПО | СRC32 |
Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1
| Модель | Inspekt 500 Н | Inspekt 500-H-F | Inspekt 1000 H | Inspekt 1000-H-F |
| Рабочий диапазон измерений силы, кН | 2 - 500 | 2 - 500 | 4 - 1000 | 4 - 1000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 | |||
| Скорость перемещения подвижной траверсы, мм/мин | 0,001 - 80 | 0,001 - 80 | 0,001 - 70 | 0,001 - 70 |
| Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % | ± 0,5 | |||
| Диапазон измерений перемещения подвижной траверсы, мм | 0 - 250 | |||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % | ± 1 | |||
| Г абаритные размеры (Ширина х Длина х Высота), мм | 960 х 660 х 2400 | 1060х700х2900 | 1170х750х2800 | 1320х840х3400 |
| Масса машины, кг | 1700 | 2600 | 3500 | 6000 |
| Рабочий диапазон температур, °С | от плюс 5 до плюс 40 | |||
| Влажность, %, не более | 2 о - 8 о | |||
| Электропитание | 400В , 50 Гц | |||
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество, шт |
| Машина испытательная универсальная в комплекте с захватами | 1 |
| Персональный компьютер типа IBM/PC | 1 |
| Комплект кабелей соединительных | 1 |
| Термокамера | По заказу |
| Датчик деформации | По заказу |
| Руководство по эксплуатации | 1 |
| Методика поверки МП АПМ 14-15 | 1 |
осуществляется в соответствии с МП АПМ 14-15 «Машины испытательные универсальные серий Inspekt, Inspekt Table blue и Inspekt Table, Inspekt H, Inspekt H-F. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основного оборудования необходимого для поверки:
- динамометры 2-го разряда по ГОСТ Р 8.663-2009, ПГ ± 0,12 %;
- системы лазерные измерительные XL-80, (0 - 80) м, ПГ (± 0,5 L) мкм, где L -измеряемое перемещение в м, номер в Госреестре № 35362-13;
- секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60) мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %.
Методика измерений приведена в документе: «Машины испытательные универсальные моделей Inspekt H, Inspekt H-F. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным моделей Inspekt H, Inspekt H-F
1. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
2. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1 • 10-9____50) м и длин волн в диапазоне (0,2.... 50) мкм».
3. ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».
4. Техническая документация «Hegewald&Peschke MeB und Pruftechnik GmbH», Германия.
