| Номер в госреестре | 60973-15 |
| Наименование СИ | Приборы контроля сопротивления изоляции |
| Обозначение типа СИ | SIM-Q, SIM-Q LF |
| Изготовитель | "DEIF A/S", Дания |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля сопротивления изоляции SIM-Q, SIM-Q LF (далее приборы) предназначены для измерений электрического сопротивления изоляции сетей переменного тока с изолированной нейтралью и могут применяться в однофазной и трехфазной сетях.
Принцип действия приборов основан на измерении силы тока, обусловленного измерительным напряжением постоянного тока между заземленным нейтральным проводом и проводником, сопротивление которого измеряется. Ток с выхода усилителя поступает на аналоговый показывающий прибор, отградуированный в единицах сопротивления.
Приборы контроля представляют собой щитовые приборы со стрелочной индикацией значений сопротивления изоляции, состоящие из корпуса и размещенной в нем печатной платы.
Приборы контроля питаются непосредственно от электрической сети, сопротивление изоляции которой измеряется, либо от независимого источника питания.
С помощью переключателя режимов на лицевой панели, могут быть выбраны следующие функции: «мониторинг» (Monitoring), «поиск неисправности» (fault finding), «тест» (test).
В режимах «поиск неисправности» и «мониторинг» предусмотрена функция индикации снижения измеряемого сопротивления изоляции. Индикация производится посредством выходного реле.
Прибор SIM-Q имеет один переключаемый релейный контакт. С помощью встроенного переключателя выход может быть сконфигурирован следующим образом:
- NE - контакт нормально замкнутый под напряжением. Реле включается при подаче питания. Рекомендуется для сигналов неисправности. В случае отключения питания прибора контакты реле изменят положение. В этом случае рекомендуется питать SIM-Q от отдельного источника.
- ND - контакт нормально разомкнутый без напряжении. Реле не меняет положение при подаче питания. Рекомендуется для целей контроля. Также рекомендуется, если измеряемая сеть используется для питания прибора. В случае отключения питания прибора контакты реле не изменят положения.
Уставка значения сопротивления для включения аварийной сигнализации устанавливается потенциометром kQ по шкале сопротивлений, расположенной на задней стороне прибора. Когда отмечен диапазон "*10", значения kQ умножается на 10. Точность задания уставки для аварии по низкому сопротивлению изоляции ± 5 % от шкалы потенциометра.
Таблица 1 - Метрологические и технические характеристики приборов контроля сопротивления изоляции SIM-Q, SIM-Q LF_
| Наименование параметра | Значение |
| Диапазон измерения электрического сопротивления, МОм | от 0 до 1 или от 0 до 10 |
| Пределы допускаемой основной приведенной (к верхнему значению шкалы диапазона измерений сопротивления) погрешности, % в режиме мониторинга: в режиме поиска неисправностей: | ± 5 (1 MQ) ± 2 (10 MQ) ± 10 (1 MQ) ± 5 (10 MQ) |
| Диапазон рабочих частот измеряемой сети, Гц для модели SIM-Q для модели SIM-Q LF | от 20 до 500 от 5 до 500 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению шкалы) погрешности, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, % в режиме мониторинга: в режиме поиска неисправностей: | ± 0,5 ± 2 |
| Наименование параметра | Значение |
| Пределы допускаемой дополнительной приведенной (к верхнему значению шкалы) погрешности, вызванной изменением напряжения питания, %: - в режиме мониторинга и в режиме поиска неисправностей при Us = (+20.-15) % Us = (-20.-15) % | ± 0,2 ± 5 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, при 25 °С, % | от минус 10 до 55 до 97 |
| Рабочие условия применения: - диапазон рабочих температур, °С | от минус 25 до 60 |
| Температура хранения, °С | от минус 25 до 65 |
| Напряжение питания, В: от сети постоянного тока: от сети переменного тока частотой от 40 до 70 Гц: | 24 ± 25% (100-110-127) ± 20% (220-230-240) ± 20% (400-450-480) ± 20% |
| Потребляемая мощность по цепи питания, В-А (Вт) не более, | 4 |
| Габаритные размеры, мм, не более: | 96 х 96 х 92 |
| Масса, кг, не более | 0,39 |
| Средняя наработка на отказ, ч | 85 000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится на циферблат прибора методом офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3
| № п/п | Наименование изделия | Кол-во |
| 1 | Прибор контроля сопротивления изоляции SIM-Q (SIM-Q LF) | 1 шт. |
| 2 | Монтажное крепление | 2 шт. |
| 3 | Коробка упаковочная | 1 шт. |
| 4 | Паспорт | 1 экз. |
| 5 | Руководство по эксплуатации | 1 экз. |
осуществляется согласно документу: МП 60973-15 «Приборы контроля сопротивления изоляции SIM-Q, SIM-Q LF. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
Перечень основного оборудования, необходимого для поверки, указан в таблице 4.
Таблица 4.
| Наименование | Диапазон измерения, класс точности | Г осреестр № |
| Мера электрического сопротивления Р4082 | от 0 до 10 МОм, кл.т. 0,02 | 2577-70 |

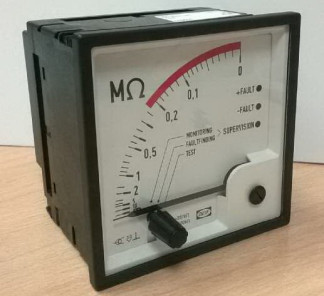

Общий вид приборов и мест опломбирования приведены на рисунке 1.
| Магазин сопротивлений высокоомный RCB-3 | от 1,0 МОм до 500 ГОм | 24500-03 |
| Магазин сопротивления Р403 | от 0,1 до 1 МОм, кл.т. 0,02 | 1347-70 |
| Магазин сопротивления Р33 | от 0,1 до 100000 Ом, кл.т. 0,2 | 1321-60 |
| Магазин сопротивления измерительный Р4831 | от 0,002 до 1000 Ом, кл.т. 0,02 | 2696-71 |
Методики (методы) измерений указаны в документе «Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к SIM-Q, SIM-Q LF
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ № 1034н Минздравсоцразвития России от 09 сентября 2011 г;
Техническая документация фирмы-изготовителя.
