Преобразователи тока и напряжения измерительные программируемые MC0UP, MC2UP, 60974-15

Преобразователи тока и напряжения измерительные программируемые МС0ЦР, МС2ЦР (далее - преобразователи) предназначены для преобразования входного сигнала переменного электрического тока и напряжения в унифицированные сигналы постоянного тока или напряжения и цифровой код.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60974-15
Наименование СИ	Преобразователи тока и напряжения измерительные программируемые
Обозначение типа СИ	MC0UP, MC2UP
Изготовитель	"FRER s.r.l.", Италия
Год регистрации	2015
Срок свидетельства	25.08.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструкция преобразователей выполнена в пластмассовом корпусе и рассчитана для крепления с помощью DIN-рейки.

Принцип действия преобразователей основан на измерительном преобразовании значений аналоговых входных сигналов в унифицированные сигналы постоянного тока или напряжения, а также преобразовании в цифровой код.

Выходной сигнал гальванически изолирован от входного сигнала и питания. Преобразователи имеют программируемые параметры измерения и различные вспомогательные функции. Программирование параметров реализуется через интерфейс RS-485 с помощью настроечного программного обеспечения.

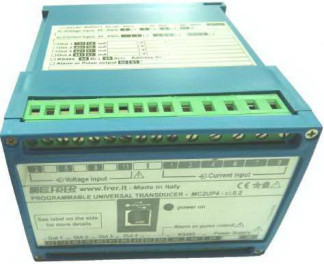

Преобразователи имеют несколько модификаций, отличающихся видом преобразуемой физической величины, диапазоном преобразований, классом точности, напряжением питания, количеством измерительных каналов (ИК). В конце обозначений модификаций преобразователей приведены цифры от 1 до 4, указывающие на количество ИК (количество выходов). Фотография общего вида всех преобразователей представлена на рисунке 1.

Программное обеспечение

Всё встроенное программное обеспечение преобразователей признано метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FRERTOOL
Номер версии (идентификационный номер ПО)	не ниже 4.0
Цифровой идентификатор ПО	-
Другие идентификационные данные (если имеются)	-

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. Таблица 2

Наименование параметра	Значение параметра для модификаций преобразователей
	MC0UP				MC2UP
	S о С	2 S о С	3 S о С	4 S о С	В (N С	2 S (N С	3 S (N С	4 Й (N С
Количество ИК (выходов)	1	2	3	4	1	2	3	4
Диапазон преобразований напряжения переменного тока, В	от 100 до 400
Диапазон преобразований силы переменного тока, А	от 1 до 5
Диапазон выходных унифицированных сигналов (на нагрузке)	от 0 до ± 10 В (не менее 2 кОм) от 2 до 10 В (не менее 2 кОм) от 0 до ± 1 В (не менее 2 кОм) от 0 до ± 1 мА (15 кОм) от 0 до ± 5 мА (3 кОм) от 0 до ± 10 мА (1,5 кОм) от 0 до ± 20 мА (750 Ом) от 4 до 20 мА (750 Ом)
Пределы допускаемой основной приведённой погрешности преобразований, %	± 0,5				± 0,2
Пределы допускаемой дополнительной приведённой погрешности, вызванной влиянием температуры на каждые 10 °С, в долях от основной	1				2
Температура окружающего воздуха, °С	от минус 10 до плюс 50
Номинальные значения габаритных размеров, (высотахширинахдлина), мм	70x100x110
Масса, кг, не более	1,2

Напряжение питания (допускаемое отклонение), В:

- переменное; или

- постоянное

от 80 до 260 (± 10 %) или от 20 до 60 (± 10 %) от 80 до 260 (± 10 %) или от 20 до 60 (± 10 %)

Частота входных сигналов и напряжения питания переменного тока, Гц

от 45 до 65

Примечания. 1. Нормирующим значением является диапазон изменения выходного сигнала.

2. При заказе диапазон измерений, диапазон выходного унифицированного сигнала и напряжение питания выбираются из указанных значений.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку преобразователей и на паспорт в левый верхний угол титульного листа типографическим способом.

Комплектность

Комплект поставки включает:

- преобразователь;

- диск с настроечным программным обеспечением;

- паспорт;

- методика поверки;

- упаковочная коробка.

Поверка

осуществляется по документу МП 60974-15 «Преобразователи тока и напряжения измерительные программируемые МС0ЦР, МС2ЦР. Методика поверки», утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ» 20 ноября 2014 года.

Рекомендуемое основное средство поверки: Калибратор переменного тока Ресурс-К2 (№ 31319-12):

Диапазоны воспроизведения:

- напряжений переменного тока от 2,2 до 548 В;

- переменных токов от 0,005 до 7,5 А.

Погрешности воспроизведения:

- напряжений переменного тока ± 0,05 %;

- переменных токов ± 0,05 %.

Сведения о методах измерений

Методика измерений приведена в разделе 4 паспорта.

Нормативные документы, устанавливающие требования к преобразователям тока и напряжения измерительным программируемым МСОиР, МС2иР

1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

Лист № 4 Всего листов 4

2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.

3 ГОСТ Р 8.648 - 2008 Государственная поверочная схема для измерений переменного

2 9

электрического напряжения до 1000 В в диапазоне частот от 1x10 до 2x10 Гц.
