| Номер в госреестре | 60982-15 |
| Наименование СИ | Анализаторы соматических клеток в молоке |
| Обозначение типа СИ | SomaScope Smart |
| Изготовитель | "Delta Instruments B.V.", Нидерланды |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные 558B-ET-SPC4 (далее - преобразователи) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков в виде силы постоянного тока, а также отображения результата измерений на встроенном дисплее в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия преобразователя основан на аналого-цифровом преобразовании входных сигналов с последующей обработкой встроенным микропроцессором.
Конструктивно преобразователь выполнен в корпусе из поликарбоната для монтажа на DIN-рейку. На передней панели преобразователя расположен 7-сегментный ЖК-дисплей, который обеспечивает отображение измеренных значений.

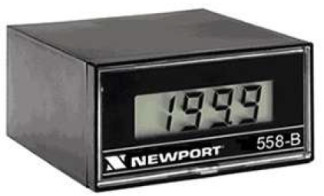

Внешний вид преобразователя представлен на рисунке 1.
Конструкция преобразователя измерительного 558B-ET-SPC4 исключает возможность несанкционированного влияния на программное обеспечение преобразователя и измерительную информацию.
Таблица 1 - Метрологические и технические характеристики преобразователя измерительного
558B-ET-SPC4
| Наименование характеристики | Значение характеристики |
| Диапазон измерений входного сигнала, мА | от 4 до 20 |
| Пределы основной допускаемой погрешности измерений, % | ± (0,1% от показаний +1 ед.мл.р.) |
| Пределы дополнительной погрешности от воздействия температуры окружающей среды, %/10 °С | ± 0,15 |
| Г абаритные размеры (высота х ширина х глубина), мм | 48 х 96 х 8 |
| Масса, кг | 0,17 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до плюс 55 до 95 (без конденсации) |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Преобразователь измерительный 558B-ET-SPC4 Паспорт
10 шт. 10 экз. 10 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 60983-15 «Преобразователь измерительный 558B-ET-SPC4. Методика поверки», утвержденным ГЦИ СИ «Росиспытания» в декабре 2014 г. Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002 I + 0,002 А).
приведены в соответствующем разделе паспорта на преобразователь измерительный 558B-ET-SPC4.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным 558B-ET-SPC4
Техническая документация «NEWPORT Electronics, Inc.», США.
