Машина испытательная HM-S, 60985-15

Назначение

Машина испытательная HM-S (далее - машина) предназначена для измерений силы и деформации образцов при механических испытаниях различных материалов на растяжение.

Описание

Принцип действия машины заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с заданной скоростью.

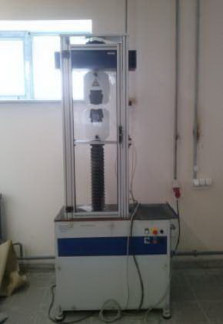

Машина состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчики силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытуемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления.

Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значение силы и перемещения отображаются на дисплее персонального компьютера.

Измерение деформации осуществляется с помощью выносного экстензометра, входящего в комплектность машины. Значения измерений также отображаются на дисплее персонального компьютера.

Программное обеспечение (ПО) машины предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и деформации на внешние устройства. Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО HM-S от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Наибольшая предельная нагрузка, кН................................................................................200

Пределы допускаемой относительной погрешности при измерении силы, %............................± 1,0

Максимальная скорость перемещения подвижной траверсы, мм/мин..............................150 ± 1

Пределы допускаемой абсолютной погрешности при измерении

перемещения подвижной траверсы в диапазоне от 0 до 100 мм включ., мм......................± 0,10

Пределы допускаемой относительной погрешности при измерении

перемещения подвижной траверсы в диапазоне св. 100 до 600 мм, %.......................................± 1,0

Диапазон измерений деформации образцов (экстензометр), мм.....................................от 0 до 2

Пределы допускаемой абсолютной погрешности при измерении деформации образцов (экстензометр), мм.........................................................................................................................± 0,010

Габаритные размеры (ширина х глубина х высота), мм, не более............................1000x580x2250

Масса, кг, не более...................................................................................................4100

Условия эксплуатации:

-    температура окружающей среды, °С........................................................................20 ± 5

-    относительная влажность воздуха, %,...................................................................................60 ± 15

Параметры электрического питания:

-    напряжение, В............................................................................................................................380 ± 38

-    частота, Гц......................................................................................................50 ± 1

Потребляемая мощность, ВА.........................................................................................500

Срок службы, лет, не менее.........................................................................................15

Знак утверждения типа

наносится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.

Таблица 2

Поверка

осуществляется по документу МП 100-261-2014 «ГСИ. Машина испытательная HM-S. Методика поверки», утвержденному ФГУП «УНИИМ» 09 апреля 2015 г.

Эталоны, применяемые при поверке:

-    динамометр электронный переносной, диапазон измерений (20 - 200) кН, пределы допускаемой относительной погрешности ± 0,24 %;

-    штангенциркуль ШЦ-1-125-0,01; диапазон измерений (0 - 125) мм, ПГ ± 0,03 мм;

-    штангенциркуль ШЦ-11-250-0,05; диапазон измерений (0 - 250) мм, ПГ ± 0,05 мм;

-    штангенциркуль ТТТЦ-ТТТ диапазон измерений (250 - 630) мм, ПГ ± 0,10 мм;

-    тензокалибратор универсальный ТКУ-25М, диапазон измерений (0 - 25) мм, в диапазоне до 3 мм ПГ ± 1,5 мкм, в диапазоне (3 - 25) мм ПГ ± 0,5 %.

Сведения о методах измерений

Методика измерений представлена в паспорте машины.

Нормативные и технические документы, устанавливающие требования к машине

ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений

силы.

ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

Техническая документация KB PRUEFTECHNTK GmbH, Г ермания
