| Номер в госреестре | 60989-15 |
| Наименование СИ | Измерители линейных перемещений |
| Обозначение типа СИ | Renishaw мод. RGH24, RGH25F |
| Изготовитель | "Renishaw plc", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители линейных перемещений Renishaw моделей RGH24, RGH25F (далее измерители линейных перемещений) предназначены для координатных измерений геометрических параметров изделий.
Принцип действия измерителей линейных перемещений основан на считывании с измерительных линеек данных бесконтактным оптическим методом. Считывающая головка направляет инфракрасное излучение на шкалу с треугольным профилем, нанесенную на измерительные линейки. Отраженный сигнал направляется обратно в считывающую головку, обрабатывается и фильтруется. Далее сигнал со считывающей головки направляется в блок обработки информации и на персональный компьютер.
Шкала измерителя линейных перемещений покрыта золотом, поверх которого нанесен лак для защиты и простоты обслуживания.
Измерители линейных перемещений устанавливают на приборы ДИП, микроскопы УИМ, координатные измерительные машины, длиномеры.

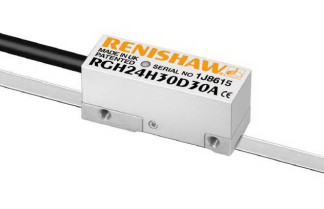

Измерители линейных перемещений RGH24 и RGH25F различаются своими метрологическими характеристиками и комплектностью. Измеритель линейных перемещений RGH25F поставляется в комплекте с интерполятором REF для автоматической регулировки усиления и смещения сигнала. Внешний вид измерителей линейных перемещений представлен на рисунках 1-2.
Измерители линейных перемещений работают с автономным программным обеспечением «ПО-23» (далее ПО). ПО предназначено для:
- создания, редактирования, хранения и выполнения программ измерений различных объектов;
- сбора и хранения статистики по измерительным операциям;
- формирования и хранения протоколов измерений;
- формирования и хранения данных по стандартным отклонениям размеров.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО-23 |
| Номер версии (идентификационный номер) ПО | 1.1.0.1 |
| Цифровой идентификатор ПО | fcfb193fec204d46bb73b 104dec 1454c (MD5, DIP_2013.exe) |
| Другие идентификационные данные (если имеются) | - |
В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.
Влияние ПО учтено при нормировании метрологических характеристик. Метрологические и технические характеристики
1. Метрологические и технические характеристики, включая показатели точности, приведены в таблице 2.
Таблица 2
| Характеристики | Модель | |
| RGH24 | RGH25F | |
| 0-100 | ||
| Диапазон измерений*, мм | 0-200 | |
| 0-1000 | ||
| Дискретность, мкм | 0,1; 0,5 | 0,01; 0,1 |
| Пределы допускаемой | ||
| абсолютной погрешности | ||
| измерений, мкм, где L - | ||
| измеряемая длина в м, для | ||
| измерителей перемещений с | ||
| дискретностью: | ||
| - 0,1 мкм; | ±(0,3+5L) | ±(0,2+5L) |
| - 0,5 мкм; | ±(0,5+5L) | - |
| - 0,01 мкм | - | ±(0,06+0,05L) |
| Скорость перемещения | ||
| считывающей головки, мм/с, | 150 | |
| не более | ||
| Г абаритные размеры, мм, не | ||
| более: | ||
| - линейки с фиксаторами; | 1020х15х3 | |
| - считывающей головки; | 14,8х36,0х13,5 | |
| - блока обработки | ||
| информации | 200х140х30 | |
| Масса, г, не более: | ||
| - линейки с фиксаторами; | 500 | 500 |
| - считывающей головки; | 11 | 9 |
| - блока обработки | ||
| информации; | 500 | 500 |
| - кабеля, г/м | 34 | 34 |
| Напряжение питания, В: | ||
| - считывающей головки; | 5±5 % | |
| - блока обработки | ||
| информации | 240/110±15 % | |
| Потребляемая мощность, | ||
| В А, не более: | ||
| - считывающей головки; | 1,2 | |
| - блока обработки | ||
| информации | 400 | |
| Средний срок службы, лет | 5 | |
| Средняя наработка на отказ, | 10500 | |
| часов | ||
| Средняя загрузка, ч в год | 2100 | |
* - диапазон измерений определяется требованиями заказчика.
Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С...
,...20±5;
..60±20;
760±30.
- относительная влажность окружающего воздуха, %
- атмосферное давление, мм рт. ст........................
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителей линейных перемещений приведена в таблице 3.
Таблица 3
| № п/п | Наименование | Кол-во, шт. |
| 1 | 2 | 3 |
| 1 | Линейка со шкалой | 1 |
| 2 | Считывающая головка | 1 |
| 3 | Направляющий блок шкалы | 1 |
| 4 | Концевой выключатель | 1 |
| 5 | Кабель электропитания | 1 |
| 6 | Фиксаторы линейки (разновидность выбирается в зависимости от условий работы) | комплект |
| 7 | Эпоксидный клей или крепежные винты (в зависимости от вида фиксаторов) | комплект |
| 8 | Блок обработки информации УСК-005 | 1 |
| 9 | ПК (по требованию заказчика) | 1 |
| 10 | Программное обеспечение для обработки результатов на ПК | 1 |
| 11 | Кабель для подключения к ПК или блоку обработки информации (по требованию заказчика) | 1 |
| 12 | Интерполятор REF* | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Методика поверки | 1 |
* - для измерителя линейных перемещений Renishaw модели RGH25F.
осуществляется по документу МП 2512-0002-2014 «Измерители линейных перемещений Renishaw моделей RGH24, RGH25F. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2014 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 1 разряда по МИ 1604-87.
Методика измерений приведена в документе «Измерители линейных перемещений Renishaw моделей RGH24, RGH25F. Руководство по эксплуатации», 2014 г.
Нормативные и технические документы, устанавливающие требования к измерителям линейных перемещений Renishaw моделей RGH24, RGH25F
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Renishaw plc», Великобритания.
