Тепловизоры инфракрасные RGK модели TL-80 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 60997-15 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | RGK мод. TL-80 |
| Изготовитель | "HEFEI Survey Optical Instrument Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные RGK модели TL-80 (далее по тексту - тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
В тепловизорах используются ручная фокусировка, а также имеется функция подключения через HDMI порт.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB порту компьютера.

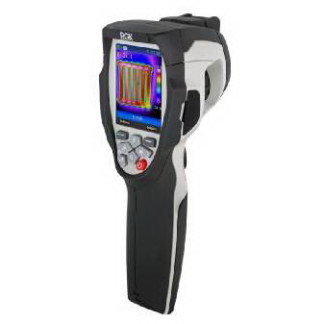

Фотография общего вида тепловизоров приведена на рисунке 1:
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Идентификационные данные встроенной части ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RGK Vision |
|
Номер версии (идентификационный номер) ПО |
1.1.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
-(*)-
Примечание: - и более поздние версии.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 2:
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур, °С |
от минус 20 до плюс 350 |
|
Пределы допускаемой погрешности (при температуре 20±5 °С) |
±2 % (от измеряемой величины) или ±2 °C берут большее значение |
|
Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С |
< 0,1 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали: |
17 х 17 |
|
Минимальное фокусное расстояние, м |
0,5 |
|
Пространственное разрешение, мрад |
3,78 |
|
Количество пикселей матрицы детектора |
80 х 80 |
|
Масса (с аккумулятором), не более, кг |
0,5 |
|
Запись изображений или частота обновлений, Гц |
50 |
|
Г абаритные размеры, мм (высота х ширина х длина) |
96х77х224 |
|
Напряжение питания, В |
5 |
|
Срок службы батареи при непрерывном использовании, ч |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 от 10 до 90 (без конденсации) |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- блок питания переменного тока с сетевыми переходниками - 1 шт.;
- USB-кабель -1 шт.;
- кабель HDMI - 1 шт.;
- сменная карта памяти типа microSD (8 Gb) - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторная литий-ионная батарея - 1 шт.;
- мягкая сумка для транспортировки - 1 шт.;
- диск с руководствами по эксплуатации- 1 шт.;
- диск с программным обеспечением «RGK Vision» - 1 шт.;
- гарантийный регистрационный талон - 1 шт.
осуществляется по методике поверки МП 60997-15 «Тепловизоры инфракрасные RGK моделей TL-80. Методика поверки», утвержденной ФГУП «ВНИИМС» 12.02.2015 г. Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 1, 2-го разрядов по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 350 °С.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным RGK модели TL-80
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
